Условные обозначения к рисунку 3:

- границы крупных тектонических элементов

- разломы и разломные зоны (прогибы)

а – Юмьинский в – Тюлячинский (Усть-Черемшанский)

б – Кокарско-Мешинский г – Кутлубукашский (Аканский)

1 – Шеморданский 7 – Кабык-Куперский

2 – Ковали-Чучинский 8 - Кирменский

3 – Сабинско-Троицкий 9 - Дигитлинский

4 – Масловско-Белкинский 10 – Грахано-Сентякский

5 – Грахово-Польский 11 - Елабужский

6 – Кутлубукашский

1.5 Нефтегазоносность

Кукморский участок относится к Дигитлинской нефтегазоносной зоне и является перспективной на дальнейшие поиски залежей нефти, которые приурочены к терригенным отложениям кыновского горизонта верхнего девона.

Залежи нефти в девонском терригенном комплексе в пределах участка приурочены к коллекторам кыновского (пласт До) горизонта. Коллекторами являются песчаники и алевролиты с хорошими фильтрационно-емкостными свойствами. Покрышкой служат кыновско- саргаевская карбонатно-глинистая пачка.

Отложения кыновского горизонта в пределах Кукморского участка залегают со стратиграфическим несогласием на эллювии и эродированной поверхности фундамента. Пласт До характеризуется крайней литологической невыдержанностью состава вследствие замещения коллекторов на глинистые разности.

По данным ГИС толщина пласта До, сложенного слабо заглинизированными нефтеносными песчаниками, равна 7.4 м.

2 Проектная часть

2.1 Обоснование постановки комплекса работ

В результате проведенных работ на данном участке, уточнились структурные планы в карбоне и девоне. Выявлены и подготовлены по отражающим горизонтам девона и нижнего карбона Северо-Гурьевская, Уськинская структуры. Выделены и протрассированы зоны разрывных нарушений, грабенообразных прогибов, верейского вреза.

Для производства геофизических работ будут выбраны методы сейсморазведочных работ МОГТ 3D и электроразведочных работ метод ЗСБЗ. Этот комплекс считается наиболее оптимальным для поисков и детализации нефтяных и газовых месторождений. С точки зрения экономики и информативности. Данный комплекс работ позволит решить поставленные геологические задачи быстро и наиболее экономично. Таким образом с помощью сейсморазведочных работ методом МОГТ 3D и электроразведочных работ методом ЗСБЗ рассчитывается получить более детальные данные по сравнению с исследованиями прошлых лет. Площади проектируемых работ расположены с расчетом на то, что этот комплекс даст наиболее полное представление о структурно-тектонической схеме района.

2.2 Методика и технология полевых работ

Площадные системы наблюдений, реализующие 3D сейсморазведку MOB, характе­ризуются значительно большим числом параметров, чем линейные, поскольку могут иметь самые разнообразные конфигурации.

Наиболее часто используют регулярные системы наблюдений кре­стового типа, в которых приемники и источники расположены на вза­имно ортогональных линиях. Он включает многоканальную сейс­мическую расстановку приемников - базу приема и совокупность ис­точников, используемых при этой расстановке - базу возбуждения. Рассчитаем параметры площадной системы наблюдений крестового типа на примере одного из ее возможных вариантов.

1. Оценка кратности проектируемых работ. Опыт сейсморазведки свидетельствует, что при одинаковой крат­ности перекрытия площадная СН за счет двумерности своей характе­ристики направленности обеспечивает лучшее подавление различных волн-помех, чем линейная СН. Это позволяет в 3D съемках получать требуемое отношение сигнал/помеха при меньшей кратности перекры­тия по сравнению с 2D съемками.

Принимаем N_3D=24.

2. Оценка максимального размера бина.

В рациональной системе наблюдений общие средние точки (цен­тры бинов) должны равномерно покрывать исследуемую площадь и быть достаточно однородными по спектрам дистанций в отношении их ази­мутов и диапазона величин.

Принимаем max (B_X;B_Y) = 25м.

3. Определяем расстояние между центрами группирования Max (B_X;B_Y) = 25м автоматически устанавливает нужные расстояния между пунктами приема и возбуждения ∆x и ∆y равными 50м. Площадные СН, как и профильные, чаще всего отрабатывают с шагом пунктов приема Ах_пп = 50 м. При этом шаг пунктов возбуж­дения ∆y по линиям источников обычно составляет 50, 75 или 100 м. В результате образуются сетки ОСТ (бины) следующих типовых раз­меров: 25 х 25 , 25 х 37,5 или 25 х 50 м.

где: ∆х – расстояние между центрами групп пунктов приема (ПП);

∆у – расстояние между центрами групп пунктов возбуждения (ПВ).

4. Расстояние между линий возбуждения.

где: ∆Х – расстояние между линиями приема;

В_х и В_у – размеры бина по направлению осей ОХ и ОY;

N_3D – кратность наблюдения;

∆х – расстояние между центрами групп пунктов приема (ПП);

∆у – расстояние между центрами групп пунктов возбуждения (ПВ);

S – активное число каналов сейсморегистрирующей системы.

5. Предлагаю принять расстановку между линиями приема ∆Y=250м, что обеспечит минимальную глубину исследования. В общем случае, чем ближе между собой характеристики площад­ной системы наблюдений по осям х и у, тем она благоприятнее для полу­чения высококачественных результатов съемки.

где: ∆Y – расстояние между линиями возбуждения.

6. Минимальное расстояние «источник – приемник»:

x_min((∆Y - 0,5∆y)²+(∆X - 0,5∆x)²)^0,5=355м,

где: ∆Х – расстояние между линиями приема;

∆Y – расстояние между линиями возбуждения;

∆х – расстояние между центрами групп пунктов приема (ПП);

∆у – расстояние между центрами групп пунктов возбуждения (ПВ);

x_min - минимальное расстояние «источник – приемник».

7. Максимальное расстояние «источник-приемник»:

L_x = (72-1)·50 = 3550м

L_y = (8-1)·250 = 2000м,

где: L_x – размер шаблона (блока) по направлению оси ОХ;

L_y – размер шаблона (блока) по направлению оси ОY;

- максимальное расстояние «источник-приемник».

В практике 3D сейсморазведки максимальные значения дис­танций варьируют, как и в 2D сейсморазведке, в пределах от 1,5-2 до 4-5 км, причем наиболее типичны значения X_max ≈ 2-3 км.

8. Кратность по направлению линии приема:

_,

где: L_x – размер шаблона (блока) по направлению оси ОХ;

- кратность по направлению линии приема.

9. Кратность по направлению линии возбуждения:

_,

где: L_y – размер шаблона (блока) по направлению оси ОY;

- кратность по направлению линии возбуждения.

10. Число пунктов приема в шаблоне (блоке):

_,

где: m_x – число пунктов приема в шаблоне (блоке);

- кратность по направлению линии приема;

∆Х – расстояние между линиями приема;

∆у – расстояние между центрами групп пунктов возбуждения (ПВ).

11. Число пунктов возбуждения в шаблоне (блоке):

где: L_y - число пунктов возбуждения в шаблоне (блоке)

L_y – размер шаблона (блока) по направлению оси ОY;

∆у – расстояние между центрами групп пунктов возбуждения (ПВ);

13. Полная кратность наблюдений:

где: N_3D – кратность наблюдения;

- кратность по направлению линии приема;

- кратность по направлению линии возбуждения.

14. Минимальные размеры зоны кратности:

_,

где: N_3D – кратность наблюдения;

∆Х – расстояние между линиями приема;

∆Y – расстояние между линиями возбуждения;

a_x, a_y - минимальные размеры зоны кратности.

12. Количество отрабатываемых полос по всей площади:

_,

_{где: LY – расстояние площади по оси OY;}

L_y – размер шаблона (блока) по направлению оси ОY;

N_s – количество отрабатываемых полос по всей площади

12. Количество отрабатываемых по полосе:

_{где: LX – расстояние площади по оси ОХ.}

12. Общее количество отрабатываемых расстановок:

_,

_{где: NS – количество отрабатываемых полос по всей площади;}

_{NT – количество отрабатываемых шаблонов по полосе;}

_{NR – количество отрабатываемых расстановок.}

12. Плотность пунктов возбуждения на 1 км²:

_,

_{где: S – активное число каналов сейсморегистрирующей системы}

где: В_х и В_у – размеры бина по направлению осей ОХ и ОY;

N_3D – кратность наблюдения;

S – активное число каналов сейсморегистрирующей системы;

m - плотность пунктов возбуждения.

12. Общее количество пунктов возбуждения на площади:

_,

_{где: Sсъемки – общая площадь работ.}

m - плотность пунктов возбуждения;

С - количество пунктов возбуждения.

В приложении 1 изображен блок. Сейсмическая расстановка состоит из 8 параллельных линий, на каждой из которых с шагом ∆x=50м размещаются 72 пунктов приема. Канальность такой расстановки прямоугольной конфигурации рав­на 8·72=576. В нашем случае блок содержит 12 линий источников, на каждой из которых расположены 20 пунктов возбуждения с шагом ∆y=50м. Рас­стояние между соседними линиями возбуждения 300 м. Прямоугольная база возбуждения имеет размеры L_y=2000м и L_x=3550м.

В площадных системах наблюдений дистанция характеризуется не только величиной расстояния x_min от ПП до ПВ, но и своим направлени­ем на плоскости (х, у), т. е. дистанция является вектором x_min. Это об­стоятельство имеет важное значение, определяя как свойства площадных СН, так и особенности обработки полевых записей в 3D сейсмо­разведке.

Выше были названы параметры, определяющие конфигурацию площадной базы наблюдения (блока) крестового типа. После того как блок отработан, его перемещают на соседнюю позицию, сдвигая вдоль оси х на интервал ∆X - шаг продольного сдвига блока. В результате таких последовательных перемещений блока на исследуемой площа­ди образуется продольная полоса, равномерно заполненная общими средними точками по прямоугольной сетке.

После завершения одной продольной полосы площадной блок сме­щают в поперечном направлении на величину ∆Y - шаг поперечного сдвига блока и выполняют наблюдения на соседней полосе, парал­лельной предыдущей. Шаг должен обеспечивать постоянство тре­буемой величины кратности n для всех ОСТ на исследуемой площа­ди. В зависимости от конфигураций базы приема и базы возбуждения это обычно достигается применением одной из двух схем перекрытия соседних полос - перекрытия линий возбуждения или перекрытия ли­ний приема

Группирование источников

Работы проведутся в полосе волн-помех частотой от 20 до 25 Гц и со скоростью от 500 до 800 м/с и зная, что отраженная волна имеет частот 60 Гц и скоростью 5000 м/с, рассчитываем параметры группирования:

Рассчитываем длину базы группы:

L = V_max / ƒ_min= 800/20 = 40 м,

где: V_max - максимальная скорость частоты;

ƒ_min – минимальная частота волн помех;

L – длина базы группы.

Рассчитываем расстояние между элементами группы

∆ l = V_max (ƒ_max+ ƒ_min)= 500/45 ≈ 11 м,

где: V_max - максимальная скорость частоты;

ƒ_max, ƒ_min – максимальная и минимальная частота волн помех;

∆ l – расстояние между элементами группы.

Рассчитаем число элементов в группе. Принимаем число элементов в группе равным 4 с шагом 10 м, база 40 м.

n= L /∆ l=40/11-1 = 4

Определяем допустимое расстояние базы группы :

L_Д≤ V_{отр.волны}/4 ƒ_max≤5000/100≤50м.

Проверка.

Находим волновые числа:

æ

æ

æ

где: æ , æ - минимальное и максимальное волновое число помех;

æ_отр – отраженная волна помех;

∆ l – расстояние между элементами группы.

_{Строим характеристику направленности второго рода (см. приложение).}

По результатам построения видим, что при данных параметрах группы отраженные волна принимается с высокой чувствительностью, а поверхностная волна – помеха с минимальной чувствительностью. Значит, мы добились эффектов группирования, а именно подавления волн-помех и улучшения соотношения «сигнал-помеха» в раз.

Методика электроразведочных работ

Электроразведка один из ведущих методов разведочной геофизики. Она применяется на всех этапах геологоразведочных работ от геологического картирования в различных масштабах до эксплуатационной разведки. Электроразведкой решают как основные задачи картирования, поисков и разведки, так и специфические задачи, возникающие в процессе осуществления этих работ, - инженерно-геологические, гидрогеологические и т.п.

На основе изучения электромагнитных полей, измеряемых на земной поверхности, в воздухе, на поверхности моря или океана и в скважинах, получают представление о геологическом разрезе.

При ЗСБЗ разнос между питающим диполем и точкой измерения не превышает двух-, трехкратную глубину до опорного электрического горизонта. Иногда применяют установки, в которых питающие и измерительные диполи пространственно совмещены.

Несмотря на малый разнос установки, ЗСБЗ обеспечивает глубинность исследований, соизмеримую с глубинностью ЗСДЗ. Физической основой является то, что скорость затухания токов в земле, индуктивно возбужденных в непосредственной близости от источника, значительно превышает скорость затухания токов в удаленных от источника областях. Это позволяет соответствующим выбором времени регистрации нестационарного поля уменьшить влияние на измеренный нестационарный сигнал поверхностной части геологического разреза и, таким образом, повысить глубинность зондирования.

Питающим электрическим диполем служит заземленная на концах линия, рассчитанная на токи до 100 А. Для уменьшения сопротивления линии, ее изготавливают из провода с малым сопротивлением, а на заземлениях используют до 50-100 параллельно соединенных штыревых электродов, суммарное сопротивление которых должно быть не более 8-10 Ом.

Магнитным питающим диполем является горизонтальная незаземленная петля квадратной формы со стороной около 1км.

В качестве источника тока применяют генераторную группу ЭРС-67. Регистрацию нестационарного поля осуществляют с помощью цифровых электроразведочных станций ЦЭС.

Запись сигналов выполняют в периодически - импульсном разнополярном режиме включения тока в питающем диполе при помощи аппаратуры «Цикл». Сигналы регистрируются в паузах между импульсами.

В электроразведке измеряют и изучают также различные величины – потенциал и его производные, напряженность электрической и магнитной компонент электромагнитного поля, все это создает широкое многообразие методов электроразведки и их модификаций, различающихся условиями возбуждения и регистрации электромагнитного поля, изучаемыми элементами, теоретическими основами и применяющейся аппаратурой.

При работе методами электроразведки наблюдаемые поля разделяются на аномальные и нормальные. Аномальное электромагнитное поле создается объектом исследования в силу естественных причин при возбуждении этого объекта источником. Именно эти аномальные, или вторичные, поля дают нам информацию об объекте поиска или разведки. Эти поля выделяют на фоне нормального поля, в понятие которого входит поле источника возбуждения, т.е. первичное поле, а также поле от вмещающих пород.

Сейсмоприемники

Основные и самые первые элементы приема в сейсморазведке являются сейсмоприемник. Он представляет собой устройство, воспринимающее механические колебания почвы и преобразующие их в электрические колебания. В целях поддержания отечественного производителя плюс отличные характеристики целесообразно воспользоваться сейсмоприемников GS-20DX , который выпускается в России. Важнейшими техническими характеристиками сейсмоприемников являются следующие показатели: чувствительность прибора, соответственная частота, степень затухания, массогабаритные параметры. Технические характеристики сейсмоприемника GS-20DX:

а) масса -87,6 г;

б) диаметр -25,4 мм;

в) чувствительность -27,6 В/мс;

г) степень затухания -0,70;

д) собственная частота -20Гц;

е) верхний предел частоты пропускания - 20 Гц;

ж) сопротивление в катушки -395 Ом;

Для борьбы с поверхностными низкоскоростными волнами (помехами) применяется способ группирования сейсмоприемников, это сводится к тому, что на профиле устанавливают идентично один к другому приемники в точках удаленных на расстояние от оси каждой точки. Выходы приемников соединяют меж собой таким образом, чтобы происходило суммирование возникающих в каждом из них ЭДС. Таким образом, совокупность приемников образует группу сейсмоприемников, суммарный сигнал с выхода который поступает на вход одного из усилителей станции. В зависимости от расстановки сейсмоприемников на профиле выделяют равномерные группы, в которых расстояние между соединенными соседними приборами постоянное (это в зависимости от методики работ) и неравномерные группы. В зависимости от сравнительной чувствительности приемников выделяют однородные группы, в которых все чувствительности одинаковы и неоднородные группы, когда приборы устанавливаются вдоль некоторой прямой, и площадные, когда приборы установлены по площади. Среди линейных групп выделяют продольные группы, соответствующие расположению приемников на продольном профиле и поперечные. В зависимости от подсоединения сейсмоприемников между собой, различают три вида группирования:

а) параллельное соединение

в) последовательное соединение

б) смешанное соединение

При параллельном соединении один сейсмоприемник не скажется на индикаторе, что приведет к неполному подключению сейсмоприемников к группе и ухудшению свойств (статический эффект). При параллельном соединении R_общ меньше наименьшего:

R_общ =1/R₁+R₂+R₃ .

Напряжение будет одно, тоже на всех выходах сейсмоприемников то есть:

U_общ=U₁=U₂=U₃……U_{n ;}

а сила тока будет равна:

I_общ= I₁+I₂+I₃+……I_n .

При последовательном соединении общее напряжение равно сумме напряжений на каждом сейсмоприёмнике:

U_общ=U₁+U₂+U₃……U_n.

Это положительная сторона последовательного соединения. Общее сопротивление также равно сумме сопротивлений каждого сейсмоприёмника:

R_общ =R₁+R₂+R₃+…R_n;

это отрицательная сторона соединения, требует согласования с сопротивлением R усилителя ПМ. При последовательном включении сейсмоприёмников обеспечивается более надёжный контроль и включение, так как отсутствует проводимость в одном из них, отличается на индикаторе отсутствие проводимости всего канала.

Сейсмическая коса

Для передачи сейсмической информации на сейсмостанцию (СРС) проектируется использование следующих кабелей:

а) линейный кабель SU

б) поперечный (TRANSVERSE) кабель

в) удлинительный (EXTENSION) кабель

г) соединительный (PATCH, JUMPER)кабель.

Техническая характеристика линейного кабеля SU:

а) длина – 220 м

б) наружный диаметр – 11 мм

в) температурный диапазон от – 45 до + 70 С.

Техническая характеристика (TRANSVERSE) кабеля.

а) длина- 800 метров.

б) наружный диаметр – 8,5 мм

в) амплитуда t от -40 до + 70 С.

Этот поперечный кабель, нужен для соединения линии профиля с СРС для передачи информации непосредственно с линии профиля на сейсмостанцию.

Техническая характеристика (EXTENSION) кабеля:

а) длина – 800 метров

б) наружный диаметр – 8,5 мм

в) амплитуда t от -40⁰ до +70⁰ С

Используется для обхода препятствий: дороги ,дома и тд.

Техническая характеристика (PATCH) кабеля:

а) длина от 3 до 5 метров

б) наружный диаметр -10 мм

в) амплитуда t от -40⁰ до +70⁰

Соединительный кабель нужен для соединения CSU и SU при подсоединении линии профиля к ЦРС.

Источники возбуждения

В качестве источника возбуждения, предлагаю использовать вибратор Nomad 65.

Сейсмовибраторы Nomad используют важные технические и практические достижения. Они монтируются на базе шарнирно-сочлененных трубчатых рам, которая устраняет слабые участки конструкции, обеспечивает ее безопасность и доступность ко всем блокам, в том числе мостик по периметру вибратора и видео система для ведения наблюдения из кабины з

а обзором заднего вида и областью плиты. Комфортабельная кабина с большим панорамным обзором и эргономичной приборной доской, оборудована видео - мониторами и сложной системой управления механизмом и двигателем.

Вибраторы NOMAD оборудованы новыми двигателями VOLVO PENTA, которые полностью управляются электроникой. Эти двигатели уже доказали свои возможности и надежность при интенсивной работе в поле. Топливный бак емкостью 1000 литров, позволяет вибратору работать 24 часа без дозаправки.

Основные характеристики Nomad 65:

- вес установки (RM) 4082 кг

- площадь поршня 133,4 см² ;

- дифференциальное давление 200 бар,

- пиковое усилие 276 кН;

- рабочий ход 7,62 см;

- номинальная частота 7-250 Гц;

- масляный бак 300 л,

- охладитель Масло – воздух;

- размеры 123 x 213 см; 48,6 x 84 дюймов;

- вес опорной плиты 1560 кг; 3440 фунтов;

- усилие прижима 278 кН ; 62,412 фунтов;

- изоляция Пневмоподушка (6);

- клиренс 50 см; 20 дюймов;

- вес Установка/Опорная плита 2.62;

- длина 10,2 м;

- ширина 3,42 м;

- высота 3,26 м,

- передний мост 14 848 кг;

- задний мост 13 722 кг;

- общий вес 28 571 кг;

- стандартные рабочие температуры:

- нижний предел -12°C;

- верхний предел 53°C;

- зимнее исполнение;

- окраска Белая.

Телеметрическая станция Sercel 408 UL

Sercel 408UL – современная высокопроизводительная система для сбора наземных сейсмических данных. Она совмещает в себе надежность и универсальность, гарантируемое известной французской фирмой Sercel, и создана на основе последних достижений электронных технологий.

Станция 408UL (рисунок 8) состоит из следующих компонентов: Central Control Unit (Центральный контрольный модуль) и полевой электроники (LAU) с активными соединительными кабелями.

Сбор данных выполняется полевым оборудованием питаемым встроенными аккамуляторами с напряжением 12 V.

General control unit состоит из Human Computer Interface (HCL компьютерный интерфейс) и control module (CM408 или CMXL).

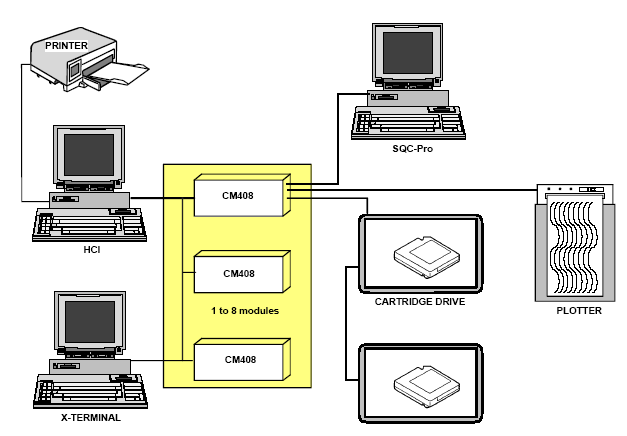

Рисунок 8 – Схема телеметрической системы Sercel 408UL

Центральный управляющий модуль станции 408UL стоит под управлением операционный системой UNIX, чья ситевая архитектура обеспечивает максимальню гибкость и модернизиремость системы.

The Human Computer Interface (HCI) специализированна на взаимодействие с оператором, через быстрый и полный программный блок специально спроектированный для работы оператора в поле

Сбор данных производится одним или более модулями (такими как CM408 или CMXL) с максимальной пропускной способностью 20 000 каналов с 2 ms шагом дискретизации.

Запись, вывод на плоттер, операционная коррекция стековые процессы выполняются CM408 или на выбор CMXL на расширенном програмном обеспечении (PRM). PRM соединяется с другими модулями по шинам Ultra Wide и fast SCSI.

Для связи между различными модулями системы используются Ethernet-сети.

Необработанные данные записываются на магнитные картриджи.

Числовой фильтр может быть использован при записи или воспроизведении данных на дисплей или плоттер.

Внешнее оборудование такое как принтер или плоттер может быть подключено к центральному контрольному модулю и обеспечивать бумажную копию данных. Система оснащена широкодюймовым ЖК дисплеем отображающем все параметры системы в реальном времени.

Программа SQC-Pro обеспечивает постоянный сейсмический качественный контроль (Quality Control) выполняемый параллельно со сбором сейсмических данных 2D или 3D сейсмики.

Любое усиление может быть заданно как аппаратном так и программном уровне для увеличения принимаемого сигнала:

Zero-dead-time операция (кроме лимитированной характеристиками записывающей аппаратуры)

Компьютерный интерфейс

(The Human Computer Interface (HCI))

Операторный контроль станции 408UL базируется на высокопроизводительной рабочей станции. Рабочий интерфейс – оконный, что очень облегчает работу.

Основные функции HCI включают:

Обычный операционный контроль (дружественные интерфейс настройки, удобная модернизация, полная информация о состоянии системы, включая все VE416/VE432 электронные параметры вибратора.

Вывод на широкодиагональный дисплей полную информацию, идущую от полевой электроники на центральный управляющий модуль, включая вспомогательное оборудование и координаты пунктов возбуждения.

Создание и изменение программы отстрела.

Написание управляющих скриптов для ввода/вывода информации

Вывод краткой информации о состоянии системы

Отображение, анализ и сохранение разброса тестовых результатов

Автоматическая подготовка отчета

Графическое задание методики расположения координат источников и приемников

Свойства источников и приёмников выводятся в определенной цветовой палитре и привязаны к географии.

Контроль систем передачи данных. Если задействован MRU модуль контроль систем передачи данных появляется на карте слежения. В случае нарушения связи на станцию посылается сигнал тревоги и принимается ответ от нее. Используя маршрут следования пакетов данных определяется место повреждения и отображается на карте слежения.

Короткий цикл контролируется ускоренной навигацией. Как только все вибраторы готовы географическое положение получившегося источника передается на станцию и существует возможность выбрать соответствующий пункт возбуждения и из операционной таблице и автоматически начать отстрел. Местоположение источников возбуждения появляется в позиционном главном окне перед тем как начинается сбор данных. Эта функция также поддерживает нелинейную модель свипа.

ON-LINE процессы VQC в реальном времени. Трассы могут быть введены в VQC-приложение. Как только они получены и обработаны, появляется возможность увидеть фазу, искажения и силу источника вибрационного сигнала в реальном времени.

Распечатка всех параметров или копирование их на жесткий диск.

Автоматический контроль за центральным управляющим модулем

Графический VE416/VE432 QC интерфейс

Справка

С CM408 при портативной станции когда вес и размер минимальны, то HCI устанавливается на laptop (ноутбук).

Для вибросейсмики стандартное HCI способно производить удаленный контроль электронными параметрами вибраторов VE416/VE432.

Во время работы информация для вибраторов VE416/VE432 поступает с HCI для сохранения и анализа. Для других типов систем управления вибраторов контроль осуществляется через определенный сигнал, называемый рукопожатием (аналогично модемной связи).

Модули системы

Полевая электроника кабельной телеметрии состоит из двух основных типов элементов:

- модули регистрации на профиле LAU’s (Line Acquisition Units),

- цифровые устройства сбора информации, включаемые в звенья звенья FDU’s (Field Digitizer Units).

Схема соединения полевой электроники с телеметрической системой представлена на рисунке 9.

Рисунок 9 – Схема соединения полевой электроники с телеметрической системой

Когда соединяются разные профили, используются модули, называемые LAUX, при соединения частей одного профиля - модули LAUL.

Модули LAUX и LAUL главным образом используются для соединения устройств внутри расстановки. Также они используются рабочей станцией HCI для управления потоком данных с регистрационных профилей на станцию регистрации и для управления питанием на секциях профиля. Рабочая станция также имеет возможность отображения модулей LAUX и LAUL вместе с секциями, которыми они управляют. LAUX и LAUL могут также использоваться как полевые линейные тестеры. Модуль LAUX применяется в качестве регистрирующего и тестового устройства в системе тестирования TMS408.

Устройства LAUX и LAUL работают от стандартной батареи 12В (то 9В до 13.5В). Они снабжены двумя разъемами питания, что позволяет заменять батареи без риска какого-либо прерывания в снабжении питанием.

Для избежания обрыва в линии, когда заменяется севший аккумулятор модуля LAUX или LAUL, сначала подсоединяют новую батарею, а затем отсоединяют старую.

Лампочка на модуле сигнализирует о том, подключен ли аккумулятор и достаточен ли его уровень зарядки (должен быть выше 10.3В).

Каждый разъем питания может менять полярность. LAUX и LAUL отображает напряжение батареи и передает эту информацию на станцию записи.

Требуемая мощность для модуля LAUX плюс две 48-канальные секции составляет меньше 25 Вт при напряжении 12 В, и меньше 15 Вт – для модуля LAUL с одной 48-канальной секцией.

Модуль LAUХ включается автоматически при поступлении напряжения на какой-либо из его линейных или трансверс входов. После этого запускаются внутренние тесты. Затем напряжение подается на устройства FDU в линейные секции по обе стороны от LAUX (максимум 48 FDU на каждую сторону).

LAUX генерирует команду включения на следующий LAUX (через один из трансверс входов), а также команды управления и регистрации.

Если требуется, модуль обрабатывает данные с устройств FDU, и управляет потоком данных с FDU в станцию записи. Если возникают какие-либо ошибки связи, они также обнаруживаются и обрабатываются этим модулем.

Модуль LAUL включается автоматически при поступлении напряжения на какой-либо из его линейных входов. После этого запускаются внутренние тесты. После получения команды включения с соседнего LAU, LAUL подает питание в линейную секцию с другой стороны (максимум 60 FDU).

Данный модуль обрабатывает данные с устройств FDU, и управляет потоком данных до следующего модуля LAU. Если возникают какие-либо ошибки связи, они также обнаруживаются и обрабатываются этим модулем.

Каждый линейный порт снабжен 4-контактным разъемом.

Лампочка индикатора на каждом FDU сигнализирует пользователя о каких-либо ошибках внутренних тестов, а также в тестах датчиков, под контролем модулей LAUL или LAUX(часто называемые полевыми тестами). Если возникают какие-либо ошибки связи, они также обнаруживаются и обрабатываются FDU.

FDU питается напряжением от следующего модуля LAUX или LAUL. Это модуль преобразует аналоговый сигнал с сейсмоприемника в цифровые данные, осуществляя первичную фильтрацию, и передает данные на следующие LAUL или LAUX по кабелю.

Полевой контроль состояния аппаратуры и оборудования

Такой контроль осуществляется в течение всего полевого сезона и включает:

- контроль технического состояния источников колебаний;

- контроль приемной расстановки;

- контроль технического состояния сейсмостанции Sercel 408UL, напольных блоков, кабелей;

- контроль первичных сейсмических материалов.

Контроль состояния источников колебаний.

Виброустановки типа Nomad 65должны постоянно в соответствии с инструкциями завода-изготовителя.

Для того, чтобы убедиться в соответствии технических параметров виброисточников паспортным данным, проводится тестирование в ходе пуско-наладочных работ (подготовки к полевым работам), а также ежедневное тестирование перед началом полевых наблюдений. Полевые наблюдения не начинаются, если имеются расхождения в технических характеристиках сейсмических вибраторов.

Ежедневные проверки всех виброисточников проводятся путем записи на магнитную ленту сигналов с акселеметров и БУСВ. Перезапись сверки будет прилагаться к сменным рапортом оператора сейсмостанции с последующей обработкой на вычислительном центре.

Ежемесячные проверки виброисточников проводятся путем снятия их мощностных характеристик, измерения амплитуды сигналов акселерометра при возбуждении моносигналов с частотой 30, 60 и 90 герц. Измерения проводятся при равном у всех вибраторов рабочем диапазоне в гидравлической системе.

Результаты измерений оформляются в виде графиков с указанием номера партии, номеров виброисточников, даты испытаний и величины давления в гидравлической системе и предоставляются в производственный отдел разведочной геофизики.

Важнейшим условием при производстве работ является точное местоположение группы источников. Отклонение плиты центрального вибратора относительно пикета должно быть не более 1 м вдоль линии возбуждения и не более 2 м - поперек линии возбуждения.

Контроль качества приемной расстановки.

Перед началом полевых работ все имеющиеся группы сейсмоприемников проходят проверку амплитудной и фазовой идентичности на «стук» с записью проверки на магнитную ленту и воспроизведение ее на плоттере. Группы, не выдержавшие проверки, выбраковываются и отправляются на ремонт. Такие проверки проходят все группы, побывавшие в ремонте.

Полярность сейсмоприемников устанавливается по SEG-стандарту: вертикальному движению корпуса вверх должна соответствовать отрицательная амплитуда.

Особое внимание должно быть уделено установке групп сейсмоприемников на профиле, т.к от этого в значительной степени зависит качество регистрируемого материала. Контроль этой операции выполняется ежедневно техниками, руководящими работой сейсмобригад, оператором сейсмостанции, начальником отряда. Некачественно установленные группы сейсмоприемников подлежат переустановке. При этом постоянно должны соблюдаться следующие требования:

- боковое и продольное смещение центра группы от соответствующего пикета профиля в пределах +/- 0,5 м;

- отклонение расстояний между соседними сейсмоприемниками в группе от проектных допускаются в пределах +/- 0,2 м;

- максимальное превышение альтитуды рельефа в пределах базы группы сейсмоприемников 3 м;

- строго вертикальная установка сейсмоприемников на твердую утрамбованную поверхность, обеспечивая с ней хороший контакт.

Кроме этого, контроль групп сейсмоприемников осуществляется ежедневным тестированием их характеристик специальными текстами (OHM,IMPULSE,NOISE), входящими в совокупность тестов FIELD TEST сейсмостанции Sersel 408UL. Эти тесты записываются на дискету для всех каналов, принимающих участие в регистрации. Дискета с тестами передается на вычислительный центром вместе с сейсмическим материалом.

Допускается незначительное превышение допусков, но не более, чем 5% активных каналов, если визуальный анализ полевых воспроизведений не обнаруживается их некачественной работы. Однако, по мере движения по блоку, такие группы сейсмоприемников должны выбраковываться и заменяться качественными. При значительных отклонениях от установленных допусков и при некачественных трассах на полевых перезаписях группы сейсмоприемников заменяются сразу.

На полную приемную расстановку 120 каналов допускается не более двух неработающих каналов. При двух соседних неработающих каналах сейсмограмма бракуется. В число неработающих каналов не входят те, которые отключаются (закорачиваются) из-за невозможности регистрации на данном пикете. Об этом должно быть соответствующее объяснение в рапорте оператора.

Контроль полевой аппаратуры.

Сейсмостанция Sercel 408 UL является одним из совершенных на сегодня сейсморегистрирующих систем, позволяющих выполнять, помимо контроля групп сейсмоприемников, и всеобъемлющий контроль напольных блоков, их аккумуляторов и кабелей по различным характеристикам.

Предусматривается ежедневный контроль полевой аппаратуры с использованием системы тестов LAT.

Ежедневные проверки выполняются до начала производственных наблюдений за этот день и обязательно включают в себя следующие тесты с записью их результатов на дискеты:

калибровка усилителей напольных блоков,

тест подавления синфазной помехи;

тест нелинейных искажений;

оценка параметров групп сейсмоприемников;

оценка уровня шума на профиле;

тест SEG-импульса.

Допуски по перечисленным тестам устанавливаются согласно инструкции по сейсморазведке и требованиям к проведению сейсморазведочных работ.

Основной анализ этих тестов осуществляется оператором и начальником отряда сразу же после их получения. При некондиционности устанавливаются имеющиеся неисправности, после чего тесты повторяются. Начальник отряда и оператор должны принимать на профиле все меры к обеспечению качественной работы аппаратуры, к соблюдению установленных допусков и требований.

В процессе выполнения ежедневных производственных наблюдений контроль осуществляется по полевым перезаписям. При необходимости снимаются дополнительные тесты, например: шумов расстановки, характеристик напольных блоков и т.д.

Контроль первичных сейсмических материалов.

Осуществляется техническим руководителем партии по всей совокупности полученных за день материалов и включает в себя:

- просмотр и анализ полевых записей (воспроизведений),

- просмотр аппаратных тестов, воспроизведенных на бумаге;

- проверка рапортов операторов на бумаге и на дискете;

- просмотр и анализ сейсмограмм на дисплее с учетом геометрии отражающих горизонтов;

- анализ по полученному материалу взаимных положений пунктов приема и возбуждения, их сравнение с проектным, выявление и определение расхождений и участков необходимой доработки;

- регистрацию полученного за день материала и подготовку его к передаче на обработку на вычислительный центр.

В случае обнаружения некачественных сейсмограмм, некондиционных результатов тестирования соответствующие физические наблюдения отрабатываются повторно.
