36. Схема оросительного т/обменника

Оросительные конденсаторы горизонтального типа состоят из нескольких трубчатых змеевиков, внутри которых протекает конденсируемый теплоноситель. Змеевики снаружи орошаются водой. Вода стекает каскадно пленкой с горизонтальных труб змеевика в поддон, откуда насосом подается в градирню и после охлаждения в ней снова в верхние распределительные перфорированные трубы или корыта этого конденсатора. Достоинством такого конденсатора является простота, а недостат-ком громоздкость.

37. Недостатки оросит. т/обменника: громоздкость.

38.Описание кожухотрубного т/обменника.

Кожухотрубчатые теплообменники представляют собой аппараты, выполненные из пучков труб, собранных при помощи трубных решеток, и ограниченные кожухами и крышками со штуцерами

39.Для чего предназначены трубные доски: на них крепятся(размещаются) трубы

40. способы крепления труб в трубных досках: ромбическое и концентрическое размещение

41.Почему в кожухотруб. т/обм-ке коэф.т/отд-чи для т/нос-ей с одинак. агрег. состоснием по поверхности межтрубного пространства меньше, чем внутри досок

Особенность кожухотрубчатых теплообменников состоит в том, что

проходное, сечение межтрубного пространства велико по сравнению с проходным сечением трубок и может быть больше последнего в 2,5— З раза

42.Для чего в межтрубном пространстве кожухотрубных т/обменников ставят перегородки

Перегородки устанавливаются с целью увеличения скорости, а следовательно, и интенсивности теплообмена теплоносителей

44.Для чего и какими методами увелич. скорость движения т/носителей в межтрубном пространстве кожухотрубном т/обменника.

Для увеличения скорости теплоносителя в межтрубном пространстве часто устанавливают перегородки (кольцевые, дисковые и сегментальные), которые удлиняют его путь и в значительной степени направляют поток перпендикулярно трубам.

45.Недостатки секционных т/обменников

1.Высокая стоимость единицы поверхности нагрева, т.к. деление ее на секции вызывает

увеличение количества наиболее дорогих элементов аппарата — трубных решеток, фланцевых соединений, переходных камер, комленсаторов и т. д.; 2.Большая длина пути жидкости по сравнению с одноходовой трубчаткой, что создает значительные гидравлические сопротивления и вызывает увеличение расхода электроэнергии на работу насоса.

47.Для каких т/носителей применяют пластинчатые т/обменники.

Пластинчатые т/обменники бывают различных конструкций; их обычно применяют, когда коэффициенты т/обмена для обоих т/носителей одинаковы.

48.Каковы исходные данные при поверочном расчете т/обменного аппарата.

При поверочном расчете известны: конструкция, размеры аппарата, т/носители, их начальные параметры, требуется определить конечные параметры т/носителей и т/производительность аппарата.

49.Каковы исходные данные при конструктивном расчете т/обменного аппарата.

При конструктивном расчете заданы: т/производительность аппарата, т/носители, их начальные и конечные параметры, а требуется определить поверхность нагрева и конструктивные размеры аппарата.

50.Цель конструктивного расчета:

Конструктивный тепловой расчет заключается в совместном решении уравнений т/баланса и т/передачи., заключается в выборе размеров, формы и др. характеристик рабочей поверхности.

51. Цель поверочного расчета: заключается в определении конечных температур теплоносителей в готовом или запроектированном т/обменном аппарате при заданных расходах т/носителей и т/производительности.

52.Уравнение теплового баланса

Q=G₁c₁(t’₁-t’’₁)η_п=G₂c₂(t’’₂-t’₂)

53. Уравн. теплопередачи

Q=kF∆t, где к=1/(1/α₁+δ/λ+1/α₂)

(для плоской стенки)

54. При каких условиях в качестве среднего температурного напора применяют среднелогарифметическую разность температур

Определяют исходя из направления движения т/носителей и при ∆tб/∆tм>4,5

55.Выражение среднеарифм. среднелог. разности температур:

∆tср=(∆tб-∆tм)/ln∆tб/∆tм

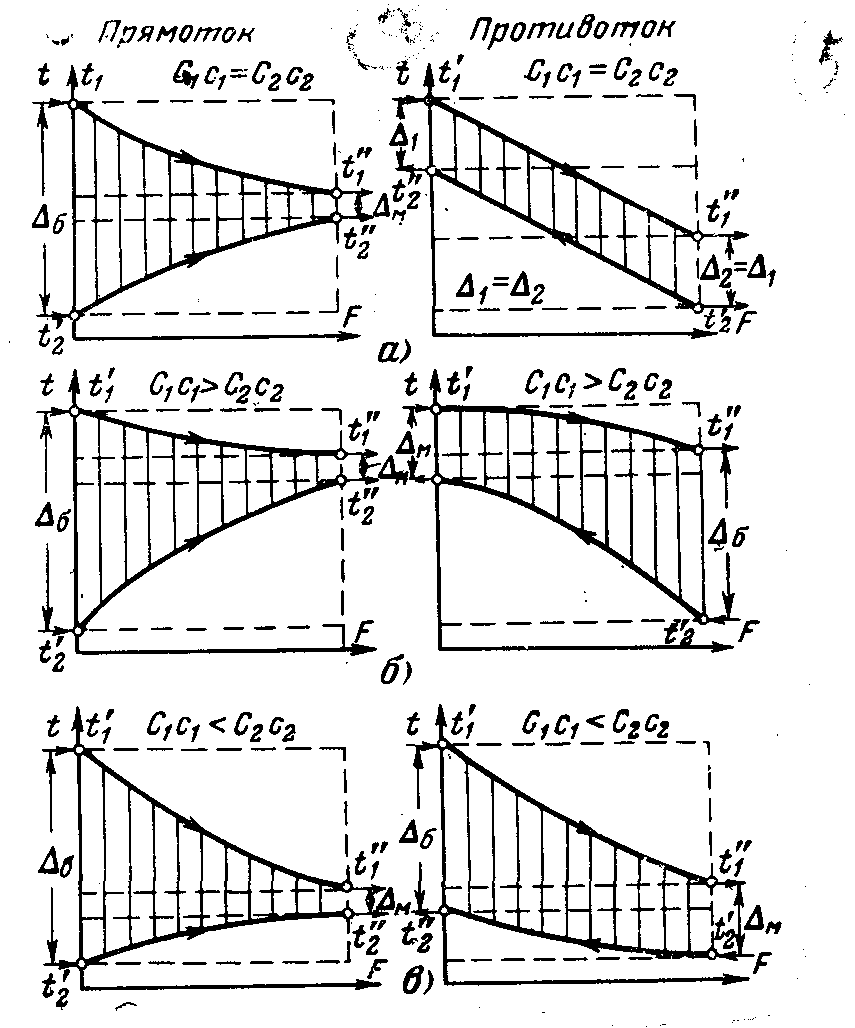

56,57. Графики изменения температур т/носителей для прямоточной и противоточной схемы

58. Рекомендуемые скорости движения т/носителей в т/обменнике

Среды: маловязкие жидкости(вода, бензин, керосин) - 0,5-3(м/с); вязкие жидкости (масла, растворы солей) – 0,2-1; запыленные газы при атмосф. давлении – 6-10; незапыл. газы при атм. давлении – 12-16; газы под давлением (до 10-ов МПа) – 15-30; пар насыщ. – 30-50; пар перегретый – 30-75; пар разрежанный – 100-200.

59.Способы интенсификации т/обмена в т/обменных аппаратах

k=1/(1/α₁+δ/λ+1/α₂), (Вт/м²К)

увеличить α1 и α2; увеличить λстенки; уменьшить толщину стенки δ

60. Схема тепловой трубы

Представляет собой простое в техническом отношении устройство, позволяющее передавать тепловую энергию с эффективностью более 90%, не содержит движущихся деталей, бесшумная в работе, обладает большой надежностью и продолжительным ресурсом работы без обслуживания

РЕКУПЕРАТ. АППАРАТЫ ПЕРИОД.ДЕЙСТВИЯ

83.Примеры рекуперативных аппар-в период. действия: водонагреватели-аккумуляторы, варочные котлы, реакционные аппараты

84.Определение обогрева «острым»паром: Пар выходит из отверстий барботерной трубки. прямо в жидкость, конденсируется и нагревает ее; такой способ нагрева жидкости паром технологи называют обогревом <острым> паром.

85.Определение обогрева «глухим» паром

Обогрев глухим паром малоэффективен по сравнению с обогревом острым паром вследствие низкого коэффициента т/передачи от т/носителя через стенку к жидкости, а затем к материалу, поскольку т/обмен происходит только за счет естественной конвекции жидкости

86. Диффер. уравн. т/передачи и теплового баланса водонагревателя-аккумулятора с паровым обогревом

dQ=D(i-iн)dτ=kF∆tdτ=G2c2dt

87. Удельная тепловая производительность водонагревателя-аккумулятора – произведение kF, где k-коэф. т/передачи, k=1/(1/α₁+δ/λ+1/α₂+Rзагрязнений), F-поверхность нагрева аппарата

88. График изменении температур в водонагревателе-аккумуляторе с паровым обогревом.

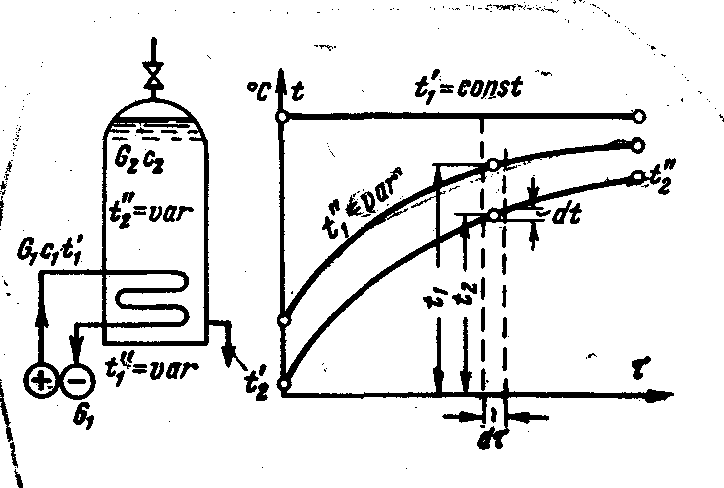

89. ‚ Рис. 3-4. График изменения температур в водонагревателе-аккумуляторе с водяным обогревом

90.Диффер. уравн. т/передачи и теплового баланса водонагревателя-аккумулятора с паровым обогревом.

dQ=kF∆tdτ=G1c1(t’1-t1)dτ=G2c2dt

РЕГЕНЕРАТИВНЫЕ ААПАРАТЫ

91. Регенеративный т/обменник- т/обменные аппараты, в которых передача тепла от одного т/носителя к другому осуществляется посредством неподвижной или перемешающейся насадки

92. Какими недостатками обладают регенераторы с неподвижной кирпичной насадкой

Недостатками является громоздкость, сложность эксплуатации, связанная с необходимостью периодических переключений регенератора, и колебание температуры в рабочем пространстве печи, вследствие изменения температуры насадки во времени

93. Достоинства и недостатки регенераторов с металлич насадкой: дост: обладают большой поверхностью нагрева в еденице объема, применяется в регенераторах воздухоподогревателях; недост: большое гидравлическое сопротивление

94. Дост. и недост. реген-ра с вращ. насадкой: дост: постоянство температуры нагрев. газа; недост: сложность конструкции и загрязнение воздуха газами перетекающими через уплотнение каналов с вращающейся насадкой.
