1 Сбор нефти и газа на промыслах
Сбор нефти и газа на промыслах
Подготовка нефти, газа и воды до такого качества, которое позволяет транспортировать их потребителям. Осуществляется посредством комплекса оборудования и трубопроводов, предназначенных для сбора продукции отдельных скважин и транспортировки их до центрального пункта подготовки нефти, газа и воды (ЦПС). В системе сбора применяются групповые замерные установки (ГЗУ) для определения дебита каждой скважины и дожимные насосные станции (ДНС) для повышения давления транспортировки продукции до ЦПС.
Трехфазные сепараторы предназначены
для разгазирования нефти и частичного (до 5–20% остаточной воды) обезвожива-ния нефти перед подачей её на установку подготовки нефти.

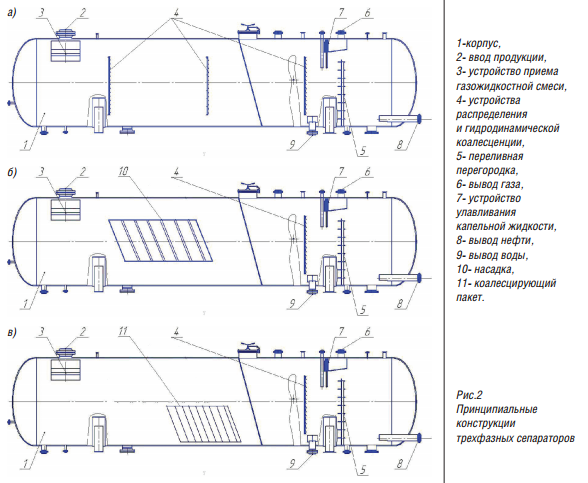

Сброс воды на ДНС и УПН, в частностиреализуется путем замены существующих двухфазных нефтегазовых сепараторов на трехфазные или путем переоборудования действующих сепараторов в трехфазные. Разделение расслоенных потоков произ-водится в аппаратах достаточно простой конструкции. На рисунке 2 приведены при-нципиальные схемы трехфазных сепарато-ров. Наибольшее распространение получи-ла простейшая конструкция (рис.2а).
Эта конструкция является базовой, т.к.
она обеспечивает сброс всего объема сво-бодного газа и свободной воды из продук-ции скважин. Уровень жидкости в аппарате удерживается переливной перегородкой 5, через которую нефть попадает в каме-ру сбора нефти и выводится из аппарата (штуцер 8), вода из аппарата сбрасывается по штуцеру 9, установленному перед пере-городкой 5. Для интенсификации и углуб-ления разделения фаз в аппаратах уста-навливаются устройства распределения и гидродинамической коалесценции 4.Для повышения эффективности сброса воды в аппаратах КДФ конструкции НПП «Контэкс» (3), устанавливаются насадки полочного типа (10) рис.2б. При обводненности продукции скважин близкой к обращению фаз, т.е. при пос-туплении в сепараторы газосодержащей прямой эмульсии, конструкция концевых делителей фаз корректируется с учетом изменения свойств продукции – рис.2в. В этом случае основное внимание уделя-ется выделению нефти из внешней фазы – воды за счет применения коалесцирую-щих устройств 11.
3. Водопотребители и т.Д.
3.1. На нефтепромыслах вода используется на следующие нужды:
заводнение нефтяных пластов;
бурение скважин;
производственные нужды (подготовку нефти, подготовку газа к транспорту, подпитку оборотных систем водоснабжения технологических установок и компрессоров, охлаждение насосов и компрессоров, приготовление технологических растворов, промывку технологического оборудования и резервуаров, капитальный и текущий ремонты нефтяных скважин, котельные, мойку машин, оборудования и др.);
хозяйственно-питьевые нужды;
водоснабжение вахтовых поселков;
пожаротушение;
другие нужды (полив территории, зеленых насаждений).
3.2. Расходы (норма) воды на заводнение нефтяных пластов принимаются по технологической схеме (проекту) разработки нефтяного месторождения и другой технологической проектной документации.
3.3. Расходы (норма) воды на бурение скважин следует определять по «Сборнику элементарных норм на строительные конструкции и работы" и табл. 8 настоящих Норм.
3.4. Расходы (норма) воды на производственные нужды следует принимать в каждом конкретном случае по паспортным данным установленного оборудования и в соответствии с технологическим расчетом. Источники ВИВ ППД

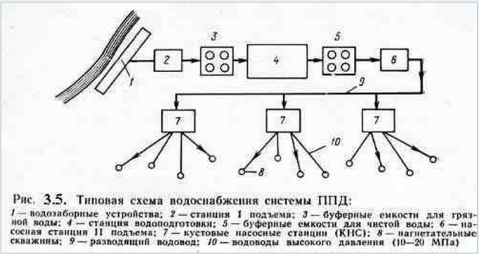

Конкретный выбор системы водоснабжения зависит от источников воды для закачки в пласт, которыми могут быть:
открытые водоемы (рек, озер, морей);
г
рунтовые,
к которым относятся подрусловые воды;водоносные горизонты данного месторождения;
сточные воды, состоящие из смеси добытой вместе с нефтью пластовой воды,
воды отстойных резервуарных парков, установок по подготовке нефти, ливневые воды промысловых объектов. Сточные воды загрязнены нефтепродуктами и требуют специальной очистки.
Используемая для ППД вода не должна вызывать образование нерастворимых соединений при контакте с пластовой водой, что может привести к закупорке пор, или, как говорят, должна обладать химической совместимостью с пластовой. Качество воды оценивают в первую очередь следующими параметрами: количеством механических примесей (КВЧ - количество взвешенных частиц), нефтепродуктов, железа и его соединений, дающих при окислении кислородом нерастворимые осадки, закупоривающие поры пласта, сероводорода (H2S), способствующего коррозии водоводов и оборудования, микроорганизмов, а также солевым составом воды и ее плотностью.
Практика показала, что в большинстве случаев можно исключить специальную химическую подготовку воды и не предъявлять жесткие требования к КВЧ, а в ряде случаев в десятки раз увеличить допустимое КВЧ без заметного уменьшения поглотительной способности скважин. Например, для высокопроницаемых пластов Ромашкинского месторождения была доказана возможность нагнетания воды с содержанием до 30 мг/л нефти и до 40 - 50 мг/л твердых частиц размером 5 - 10 мкм.
