1. Обозначения величин

Прежде чем начинать расчёт опишем величины в нём участвующие. Условимся, что параметр со штрихом (например: ) будет означать расчётное значение, то есть при расчётной температуре наружного воздуха t_нр = -27ºС.

– текущая (любая) температура наружного воздуха;

– расчётная температура отапливаемых помещений. Поскольку самая высокая температура, требуемая в помещениях абонентов, это 18ºС (жилые и общественные здания), то t_пом = 18ºС. Это незначительно повысит нагрузку на отопление и значит тоже;

t₁, t₂ – температуры вторичного по отношению к сетевой воде теплоносителя;

= = = – температура сетевой воды в подающем трубопроводе. В зоне качественного регулирования определяется температурой перед отопительными установками . Минимальный уровень, как уже было сказано 70ºС;

, , , – температура сетевой воды после отопительных установок, после калориферов, после установок ГВС и в обратном трубопроводе соответственно;

– температура воды в стояке местной отопительной системы после смешения на вводе (после элеватора);

– средняя температура в отопительном приборе местной системы;

– эквивалент расхода (здесь G – расход, с_р – теплоёмкость (для воды ≈ 4,19 кДж/(кг·ºС));

, – относительные тепловая нагрузка, эквивалент расхода;

2. Расчёт температур воды в отопительных системах с зависимым присоединением

В основе расчета температур воды в отопительных системах с зависимым присоединением расчета закладывается закон изменения отопительной нагрузки от температуры наружного воздуха [3]:

,

где: безразмерная удельная тепловая нагрузка отопительной установки;

водяной эквивалент cетевой воды, Вт/К;

температура воды в подающей линии, .

1. Температура воды в подающей линии тепловой сети, оС.

; (4.1)

где – относительная отопительная нагрузка при любой температуре наружного воздуха t_н, ^оС.

– расчетная разность температур в отопительных приборах, ^оС

– расчетный перепад температур в тепловой сети, ^оС

– расчетный перепад температур теплоносителя в отопительных приборах, ^оС

Относительная отопительная нагрузка при любой температуре наружного воздуха

,

где - текущая температура наружного воздуха - принимается равной -27; -25; -20; -15; -10; -5;0; 8 °C.

Вычислим тепловую нагрузку при каждой из перечисленных температур. Полученные значения относительной тепловой нагрузки сведены в Таблицу 2.1.

Расчетная разность температур в отопительных приборах

Расчетный перепад температур в тепловой сети

Расчетный перепад температур теплоносителя в отопительных приборах

^оС.

Тогда по формуле (4.1) получаем

°C;

Аналогично производится расчёт температуры сетевой воды перед отопительной системой при остальных температурах наружного воздуха. Полученные значения сведены в Таблицу 2.1.

2. Температура воды на выходе из отопительной системы

; (4.2)

°C;

Аналогично производится расчёт температуры воды на выходе из отопительной системы при остальных текущих температурах наружного воздуха. Полученные значения сведены в Таблицу 4.1.

4.2.3 Температура воды после смесительного устройства (элеватора)

, (4.3)

°C;

Аналогично производится расчёт температуры воды после смесительного устройства при остальных текущих температурах наружного воздуха. Полученные значения сведены в Таблицу 4.1, температурные графики на рис.4.1.

При > регулирование отопительной нагрузки не осуществляется

Таблица 2.1 Результаты расчётов регулирования отопительной нагрузки

8	0,2222	70	41,6798	50,5303
5	0,2888	70	41,6798	50,5303
2,069	0,3540	70,0015	41,6798	50,5303
0	0,4	75,9890	43,9890	53,9890
-5	0,5111	90,2027	49,3138	62,0915
-10	0,6222	104,1288	54,3504	69,9060
-15	0,7333	117,827	59,1603	77,4956
-20	0,8444	131,34	63,7844	84,8955
-25	0,9555	144,6963	68,2518	92,1407
-27	1	150	70	95

При t_тек = 2,069 ºС имеем = 70ºС, то есть тот предел температуры, который обусловлен требованиями к температуре воды в местах водоразбора, иначе говоря – это координаты точки излома на температурном графике.

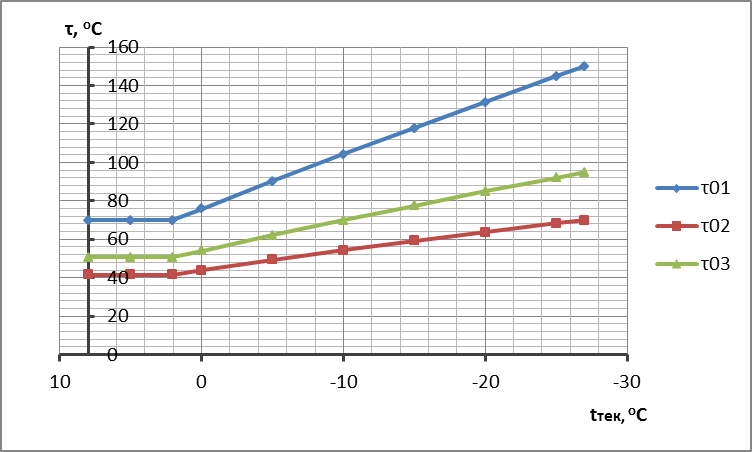

Рис.2.3 Температурный график регулирования отпуска теплоты

- температура теплоносителя в подающей линии тепловой сети верхний график;

- температура теплоносителя после отопительной установки нижний график;

- температура воды после смесительного устройства средний график.
