Глава 10. Електромобілі
У вночі тягові акумулятори можуть під заряджатися від електричної мережі. Відомі паралельні, послідовні і змішані схеми гібридних силових установок (рис. 10.9). 10.9.1. Послідовна схема ДВС спричиняє дію генератор G, який заряджає акумуляторну батарею і дає енергію тяговому електродвигуну М, обертаючому колеса. Прихід від електродвигуна спрощує коробку перемикання передач. Недолік такий схеми: і ДВС, і тяговий електродвигун розраховують з максимальної потужності, ККД системи низький.
10.9.2. Паралельна схема У паралельної структурі ДВС і тяговий електродвигун під'єднані до механічної коробці перемикання передач. Електричний привід складається з оборотного електродвигуна G/M, електронного управління і акумуляторної батареї. На шосе ДВС рухає електромобіль і крізь мотор-генератор заряджає акумуляторну батарею. У місті працює електродвигун. Під час підйому та інших умовах, коли потрібно максимум потужності, обидва двигуна працюють паралельно, їх потужності сумуються. Ця структура забезпечує менше значення, невисоку вартість, більший ККД проти акумуляторними електромобілями.
10.9.3. Змішана схема Модель Toyota Prius є першою серійним гібридним електромобілем. З 1997 роки їх частка лише у Японії продали більш 37000 штук. Це пятимістний седан вартістю близько 20 000 доларів. Електромобіль має 1,5-литровый бензиновий двигун потужністю 53 кВт (70 л. з.) при 4500 об./хв, біс колекторний електродвигун постійного струму потужністю 33 кВт при 1040...5600 об./хв, тягову батарею з нікель-метал гідро акумуляторів з номінальним напругою 274 У. Систему керування гібридної силовий установкою (рис. 10.10) забезпечує рух електромобіля із швидкістю в оптимальному режимі. У цьому працюють чи бензиновий двигун чи електродвигун окремо, чи його комбінація з різними частками за проектною потужністю. Для водія і пасажирів переключення режимів відбувається практично непомітно. Змішана структура, реалізована на Toyota Prius, комбінує гідності паралельної та послідовної схем. Бензинові двигун через коробку перемикання передач може спонукати колеса і генератор. Напруга з генератора після перетворення на інверторі надходить для заряду акумуляторної батареї і/або до роботи електродвигуна. Спеціальна коробка перемикання передач підсумовує і розподіляє енергію між бензиновим двигуном, електродвигуном, генератором. При гальмуванні енергія рекуперуєтся, за необхідності різкого гальмування використовують і звичайні гідравлічні гальма. Є й антиблокувальна гальмівна система. Бензоелектромобіль, такий японському Toyota Prius, розроблений у Росії. Вітчизняний завод «Іжмаш» з урахуванням універсального автомобіля ИЖ-21261 створив бензоелектромобіль з гібридної силовий установкою ДВС + ЭДВ +АКБ 230
10.9. Гібридні електромобілі

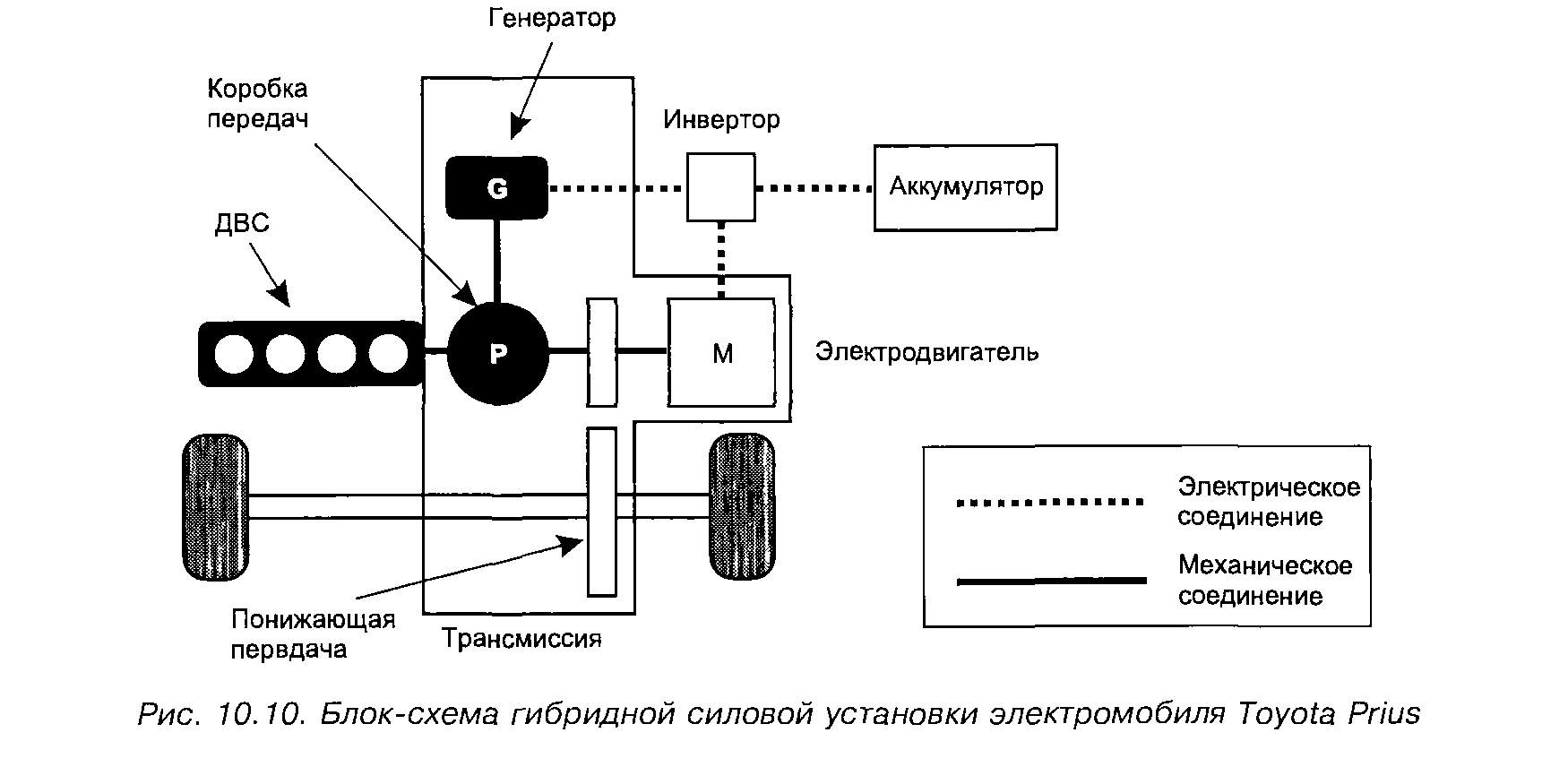

РИС. 10.10. Блок-схема гібридної силовий установки електромобіля Toyota Prius
Генератор(8 x 12 У) і з паралельним з'єднанням двигунів через спеціальний редуктор. Невеликими серіями такий ИЖ-БЭ випускається з року. Недоліки: високу вартість (11200 у. е.), малий запас електроходу (12...15 км), можливість влучення агресивної газової середовища до салону, мізерне багажне відділення, вагу більше, ніж в прототипу, на 120 кг, невеличка потужність енергоустановки (46 л. з), низька прийомистість. Переваги: зменшений витрата бензину 3 л/100 км (у прототипу 7,2 л/100 км); можливість експлуатацію у екологічно чистих, наприклад, курортних зонах. Інтерес Вільгельма до електромобілів з гібридними силовими установками невпинно зростає. Провідні автомобільні фірми стали чи почнуть до найближчого часу дрібносерійне виробництво гібридних моделей: Ford Prodigy (Ford Motor), GM Precept (General Motors), Chrysler Citadel і Dodge PowerBox (Daimler Chrysler), Honda Insight (Honda) та інших.
