Экспериментальная часть Методика получения пкм методом вакуумной инфузии
Сборка сухого пакета и подготовка его к вакуумной пропитке

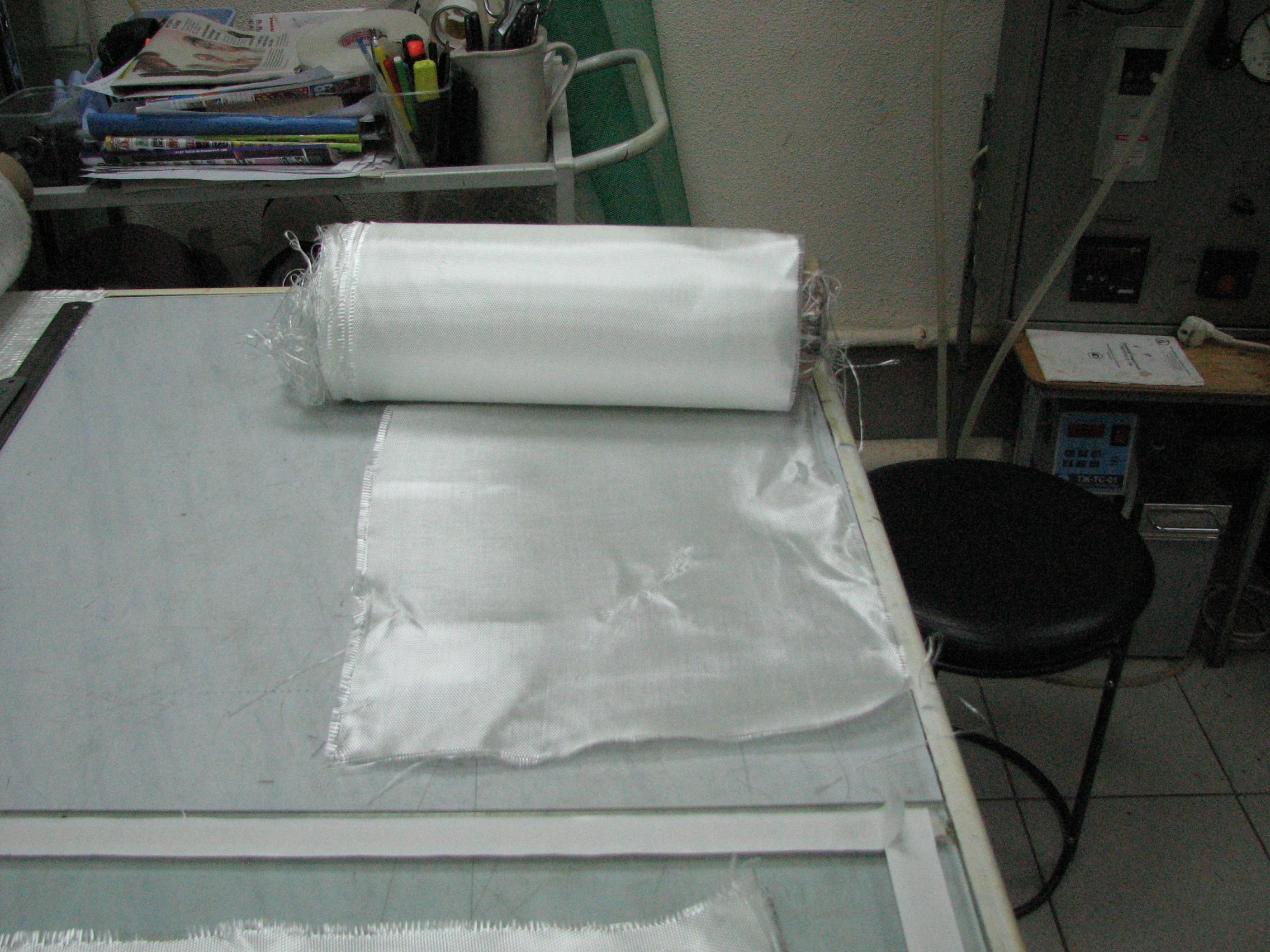

1. На раскроечном столе размотать рулон стеклоткани и вырезать образцы нужного размера следующим образом:
отмерить по линейке заданный размер и ножницами отрезать образец нужного размера и отложить в сторону, складывая отрезанные образцы в одном направлении и не переворачивая.
Операцию повторить необходимое количество раз, вырезанные образцы пересчитать.
2. Сложить все образцы в одном направлении и взвесить.
3. По схеме укладки на оснастке выложить технологический пакет, состоящий из набранных образцов и вспомогательных материалов, рис.5.
4. Выложить образцы на подложке-оснастке, обработанной антиадгезионной жидкостью, для этого:
по краям оснастки наклеить малярный скотч;
оснастку промазать антиадгезионным составом и просушить 10-30 мин; операцию при необходимости повторить несколько раз;

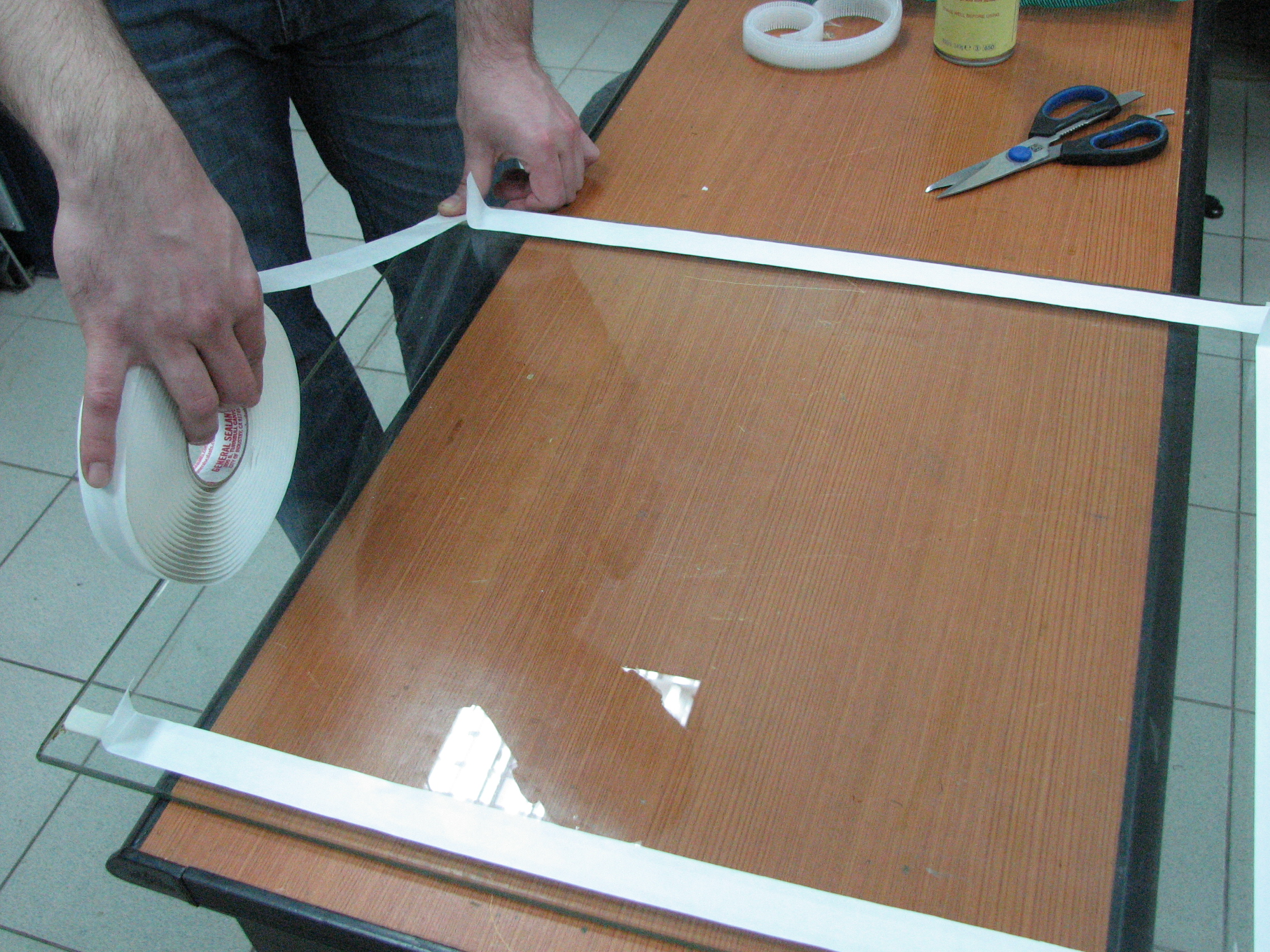

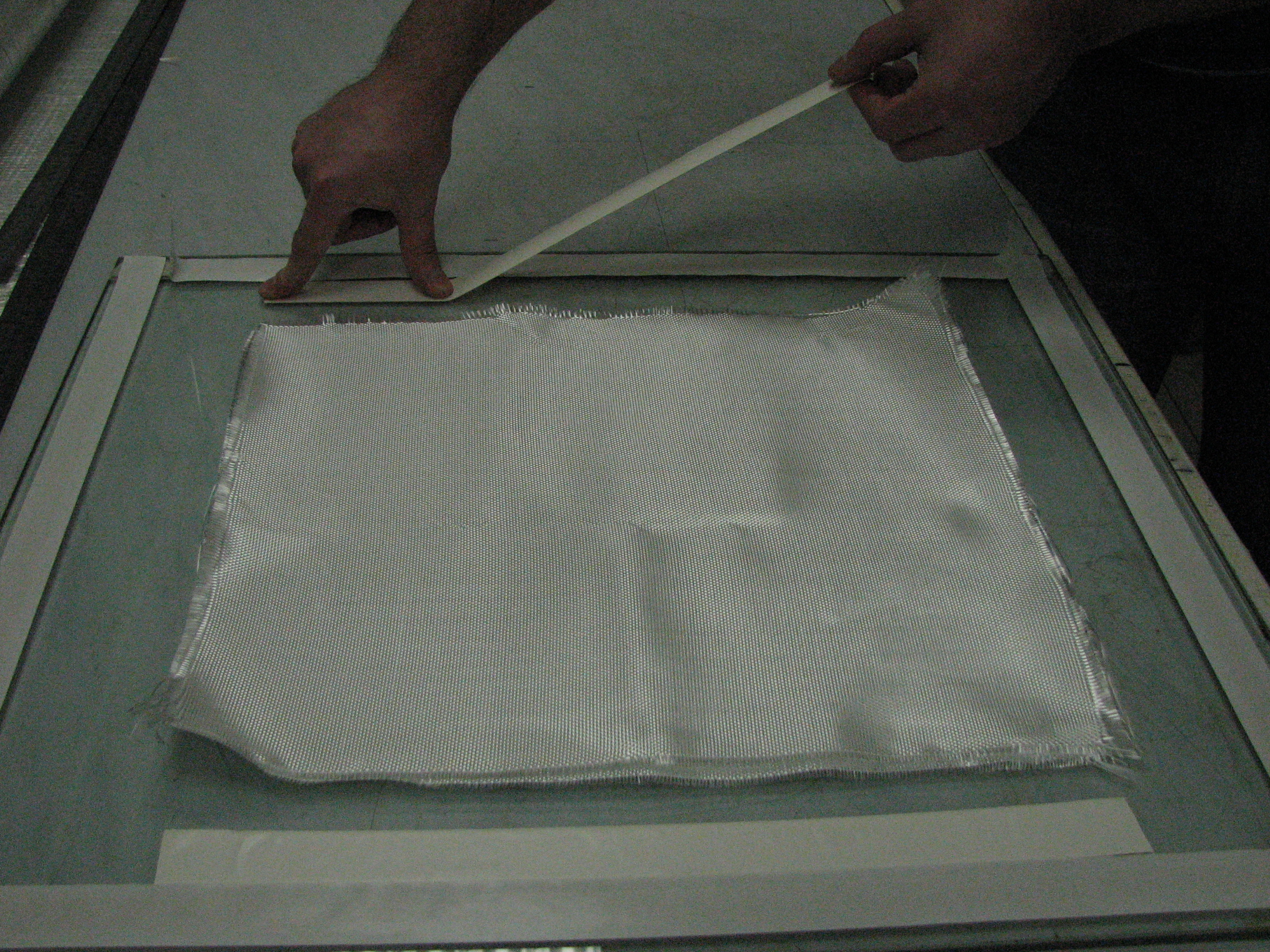

отодрать по краям малярный скотч и по краю оснастки наклеить герметизирующий жгут, оставляя защитную бумагу сверху на жгуте.
5.Оформить линию вакуума для этого:
отступив от набранных образцов , рядом с герметичным жгутом, наклеить 2 полоски двухстороннего скотча (клеевая лента) справа и слева от образца.;
на скотч приклеить спиральные трубки длинной равной ширине образца.
на боковых сторонах герметичного жгута разместить трубки «вход-выход», предварительно намотав на них 4 см герметизирующего жгута.
6. Вырезать кусок жертвенной ткани, с припуском больше размера ширины образца изделия с закладным элементом и такой длины, чтобы края жертвенной ткани лежали на вакуумной линии.

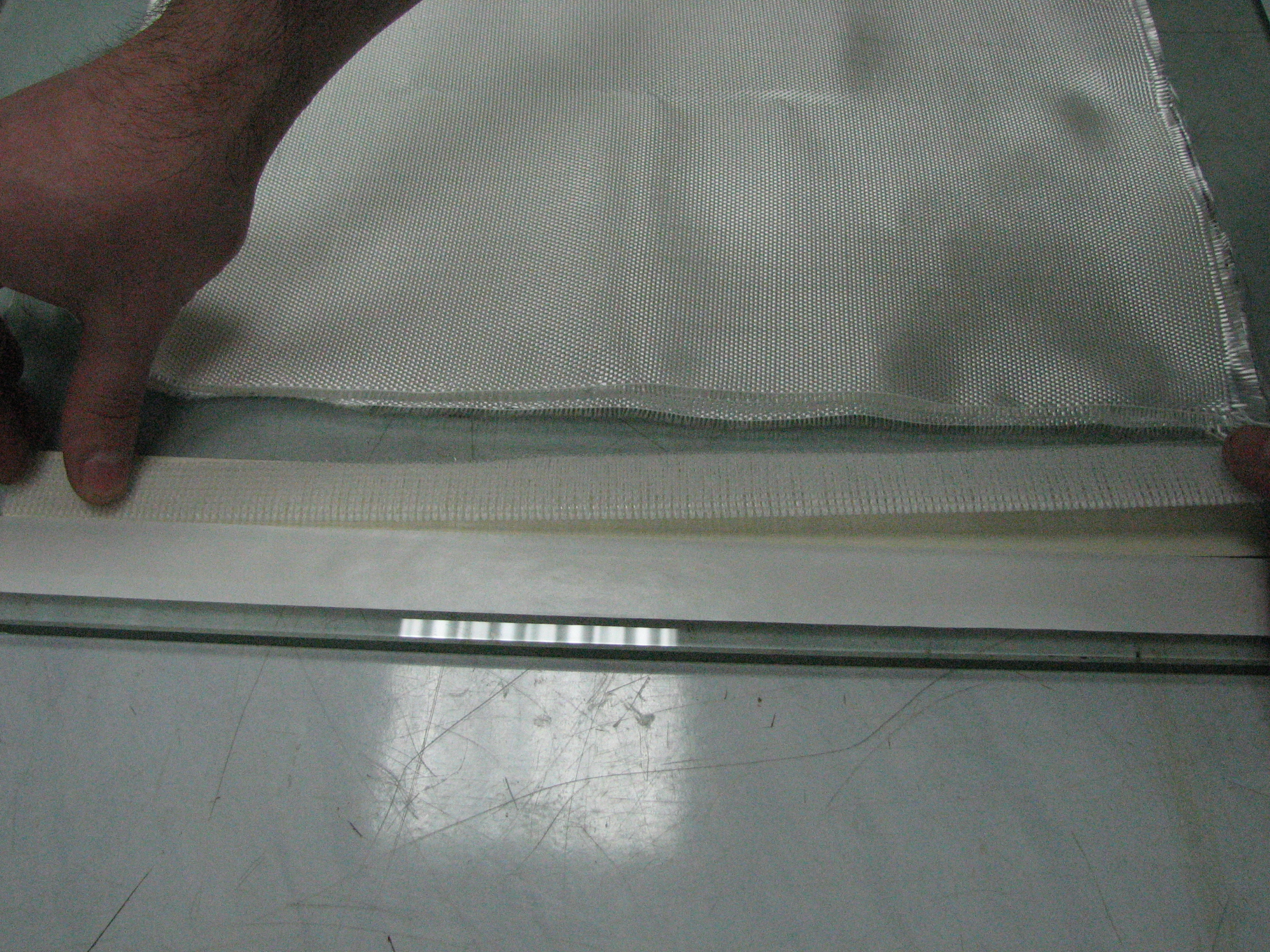

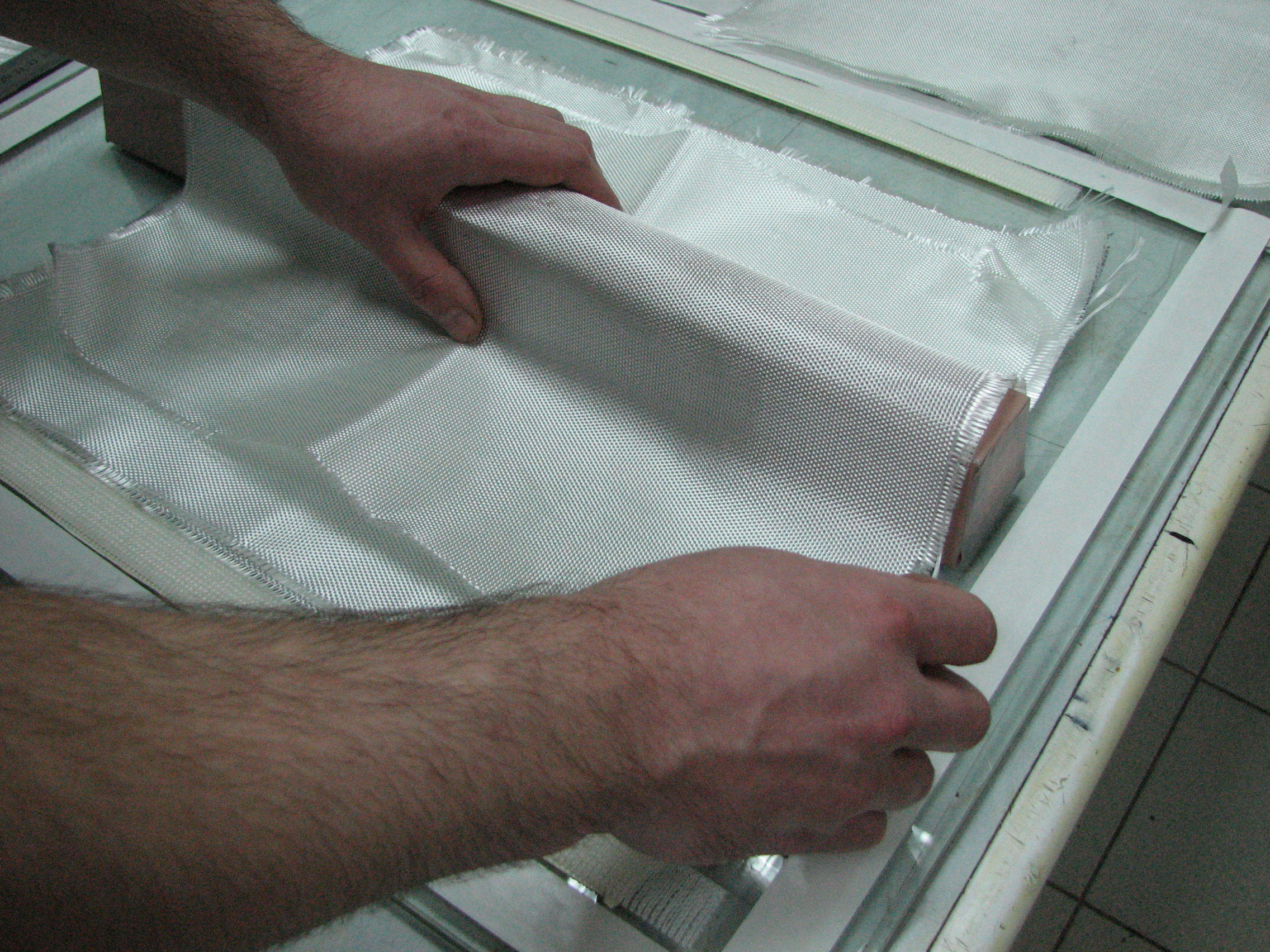

7. Взять лист стеклоткани и плотно прижать к закладному элементу.

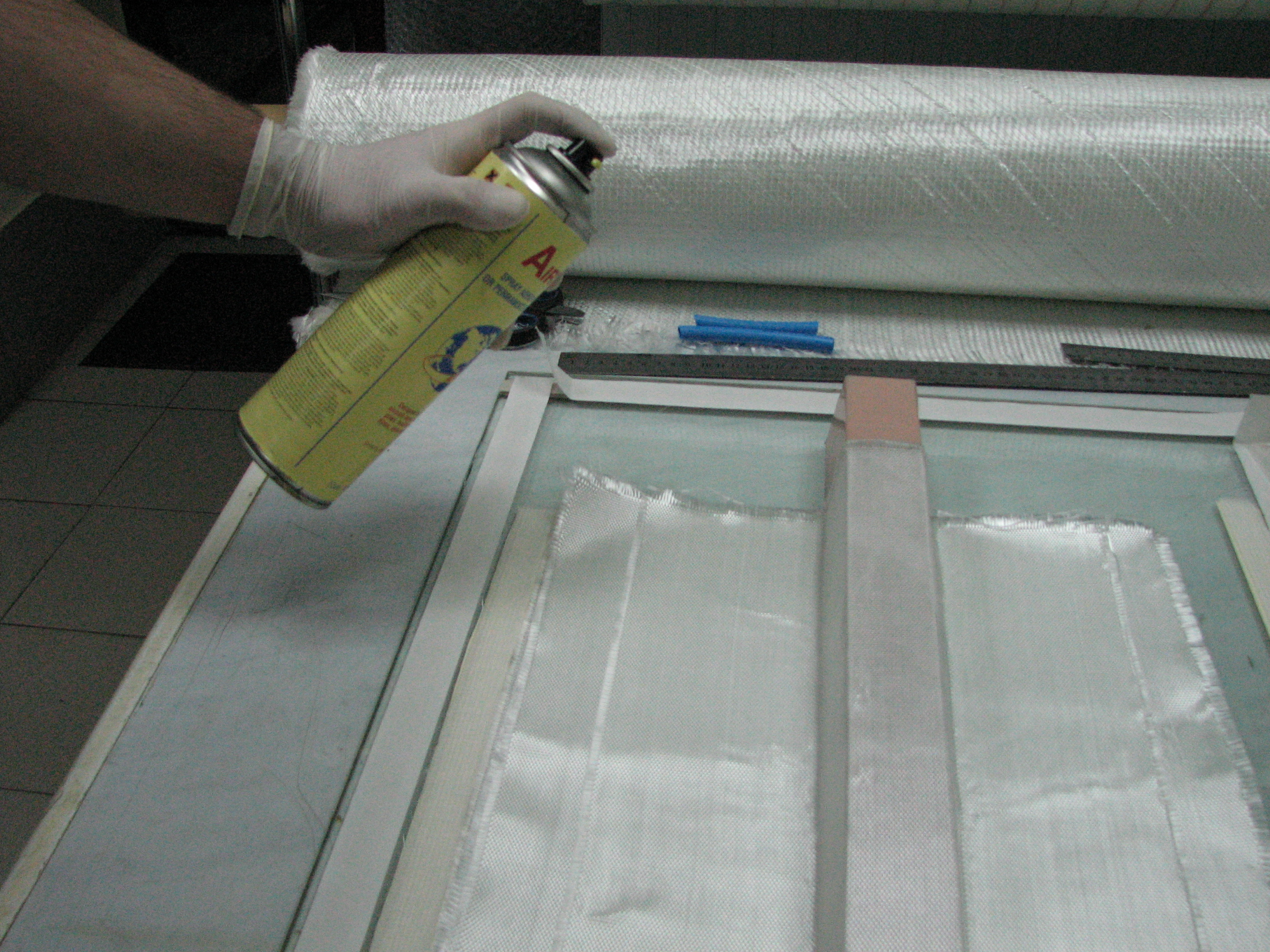

8. Поверх него побрызгать клеящим спреем и приклеить к нему следующие слои стеклоткани

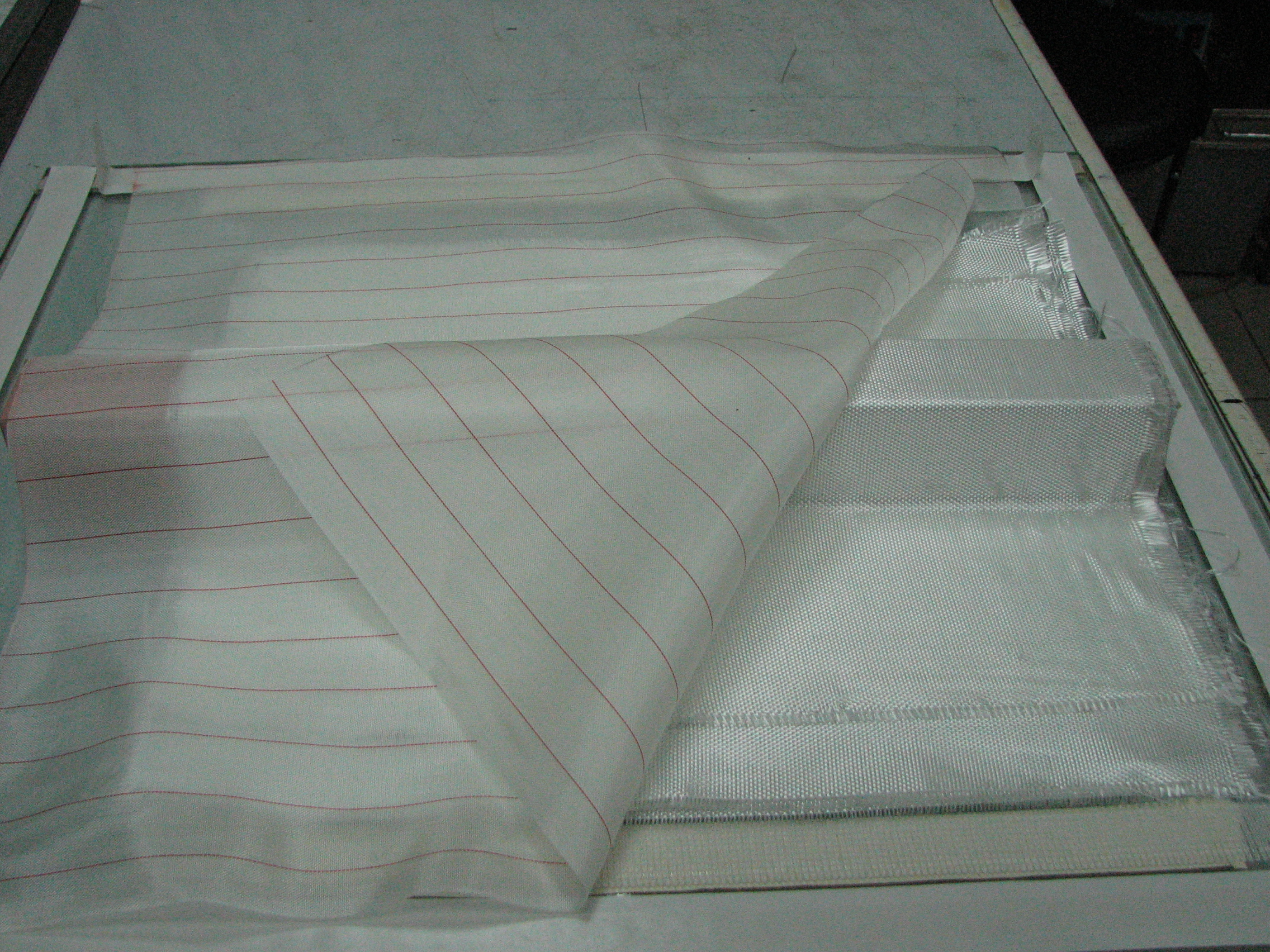

9. Вырезать кусок жертвенной ткани, с припуском 0,5 см. больше размера ширины образца ленты и такой длинны, чтобы края жертвенной ткани лежали на спиральной трубке. Положить жертвенную ткань на образец

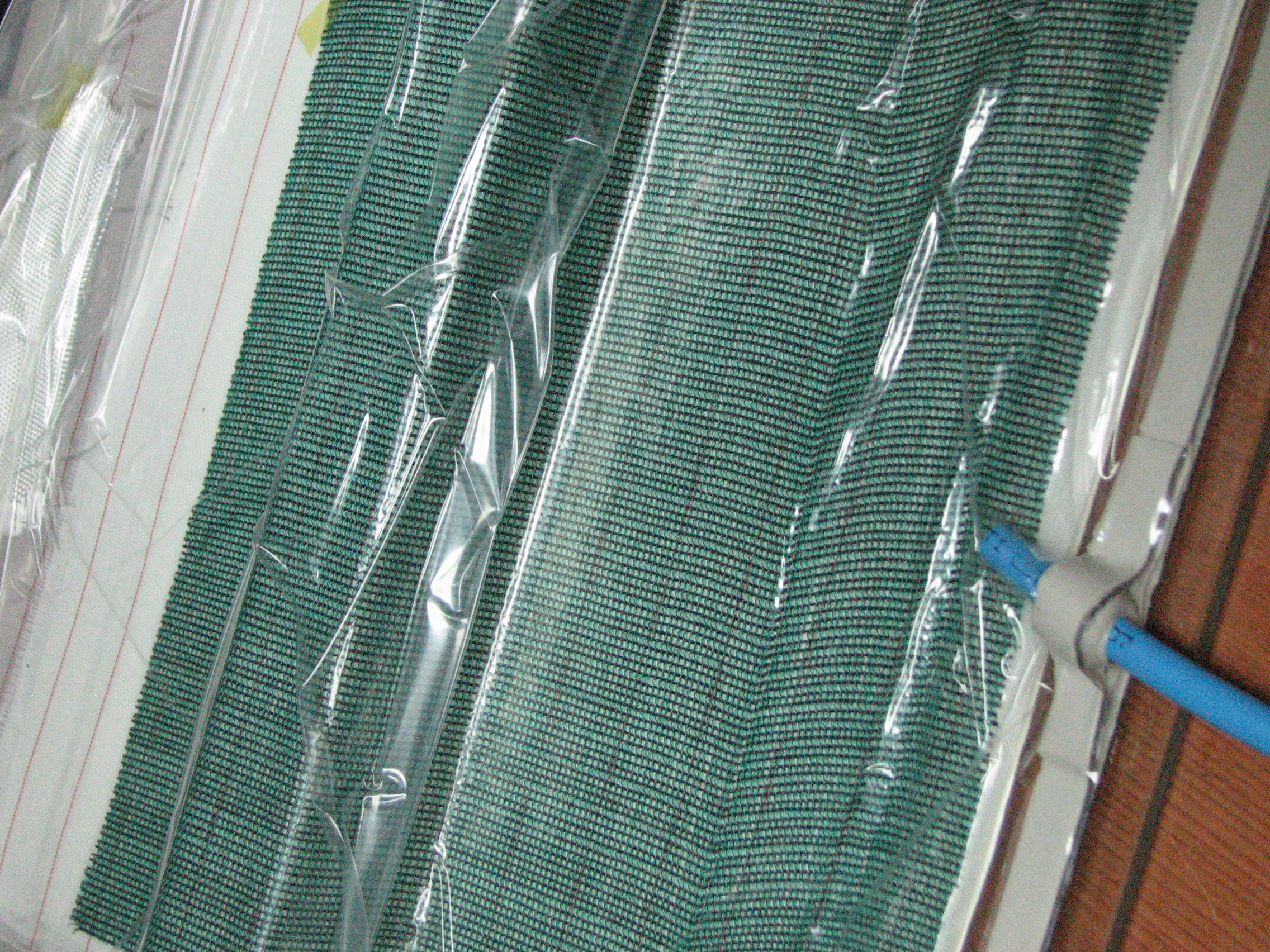

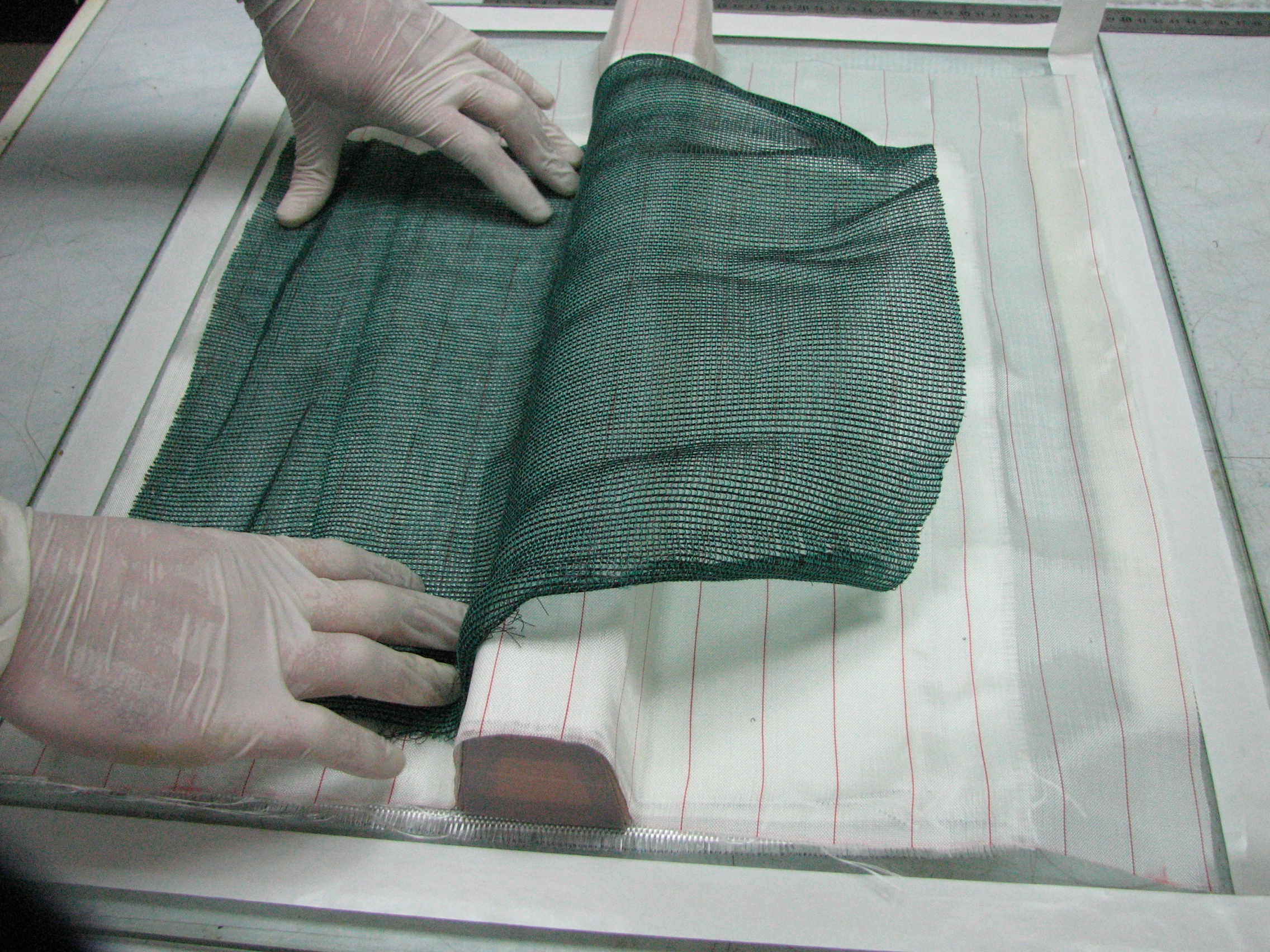

10. На вырезанный кусок жертвенной ткани поместить сетку для равномерного распределения связующего Для этого:
вырезать сетку размером меньше образца на 3 см по обеим сторонам.
11. На край сетки поместить трубку для подачи смолы с другой стороны поместить трубку для вакуумной линии

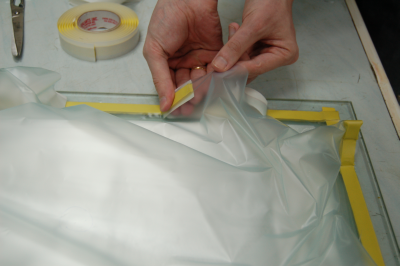

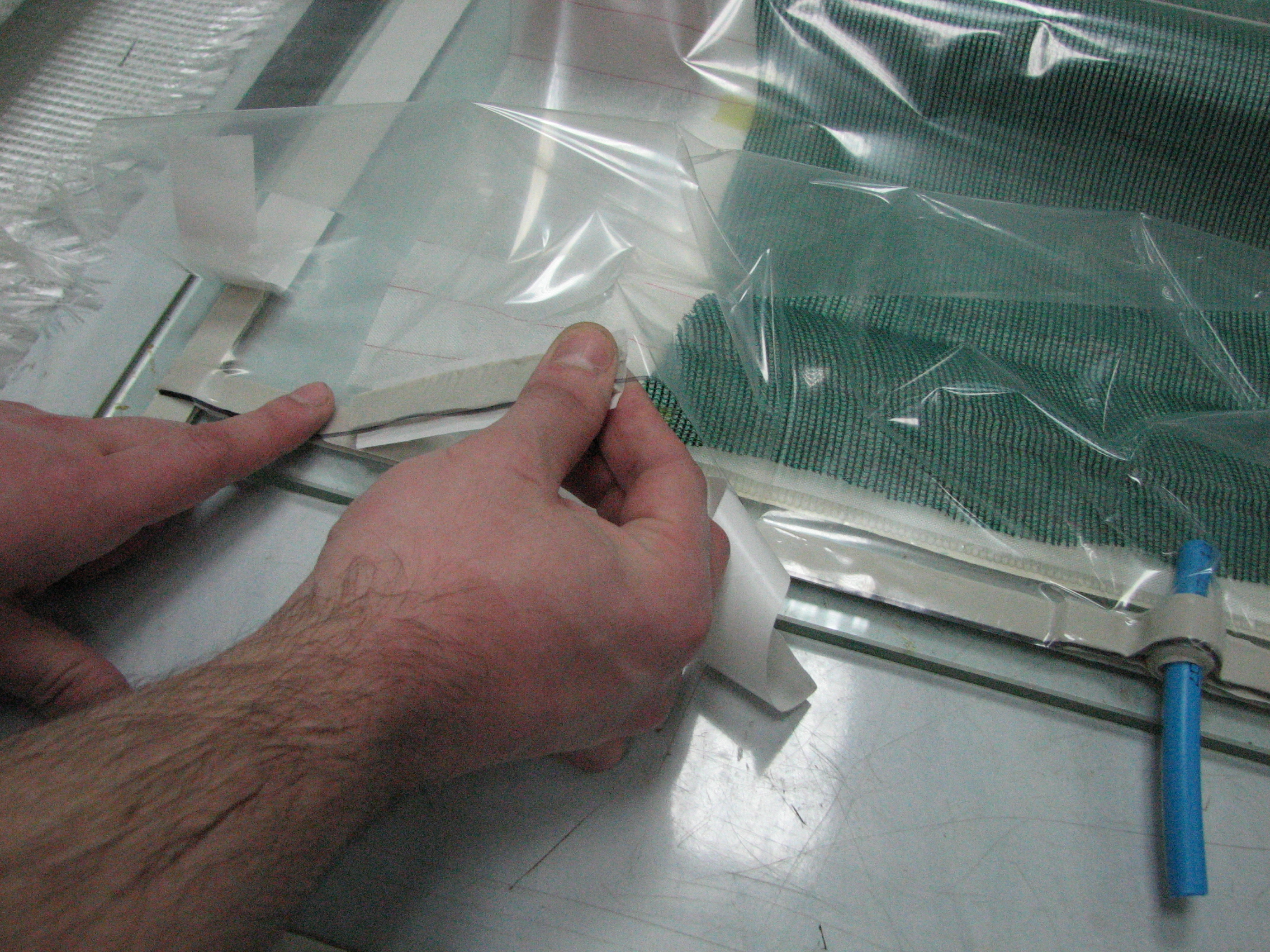

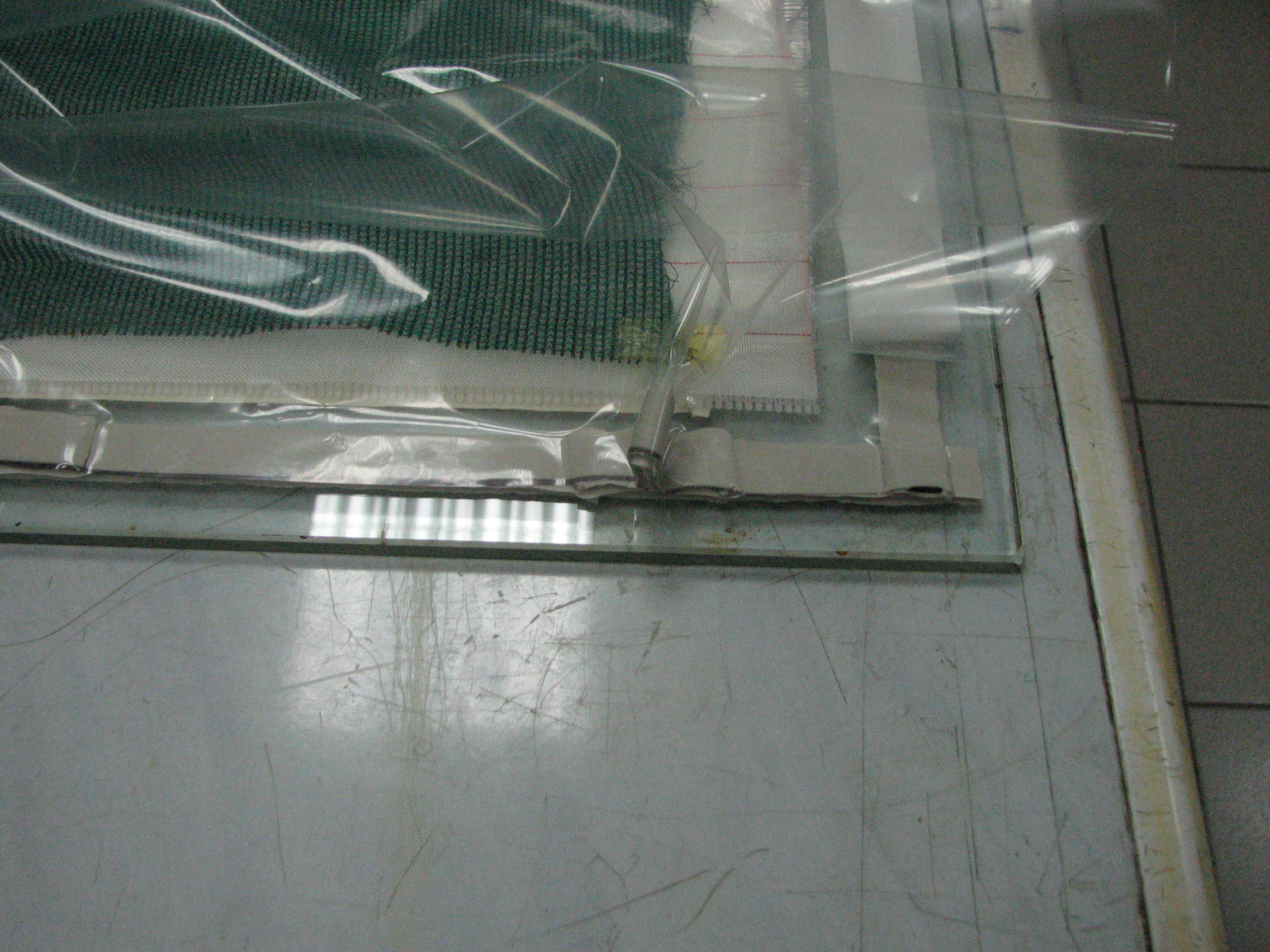

.12. Приклеить вакуумный мешок к герметизирующему жгуту в следующем порядке:
Оторвать защитную бумагу по углам от герметизирующего жгута и прикрепить углы вакуумного мешка, совместив их с углами герметизирующего жгута на длину 5 см.
По середине каждой из сторон оснастки, где наклеен герметизирующий жгут надорвать защитную бумагу и приклеить по 10 см вакуумного мешка.
Отрезать герметизирующий жгут длиной 8 см и приклеить его к внутренней стороне излишков вакуумного мешка для создания складок, пригладить жгут к мешку.
Оторвать защитную бумагу и совместить вакуумный мешок с герметизирующим жгутом, закладывая излишки мешка в складку за счет герметизирующего жгута приклеенного к внутренней стороне мешка.
13. На выходные кусочки трубок одеть силиконовые трубки для дальнейшего подключения вакуумного насоса.
14. На вход одеть силиконовую трубку для подачи связующего и пережать зажимом.
15. Шпателем или валиком прикатать вакуумный мешок к оснастке, особенно в углах и местах расположения складок.

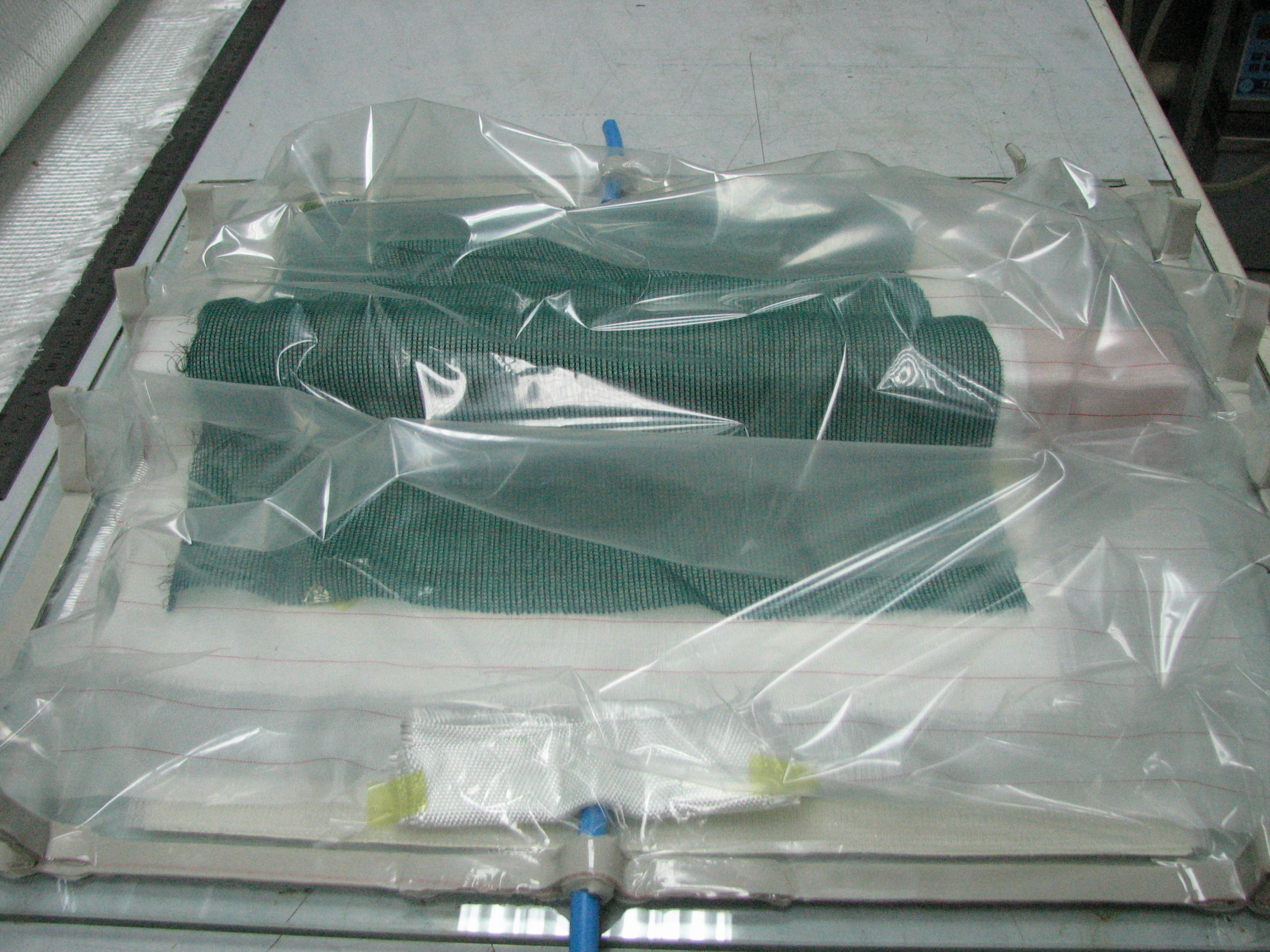

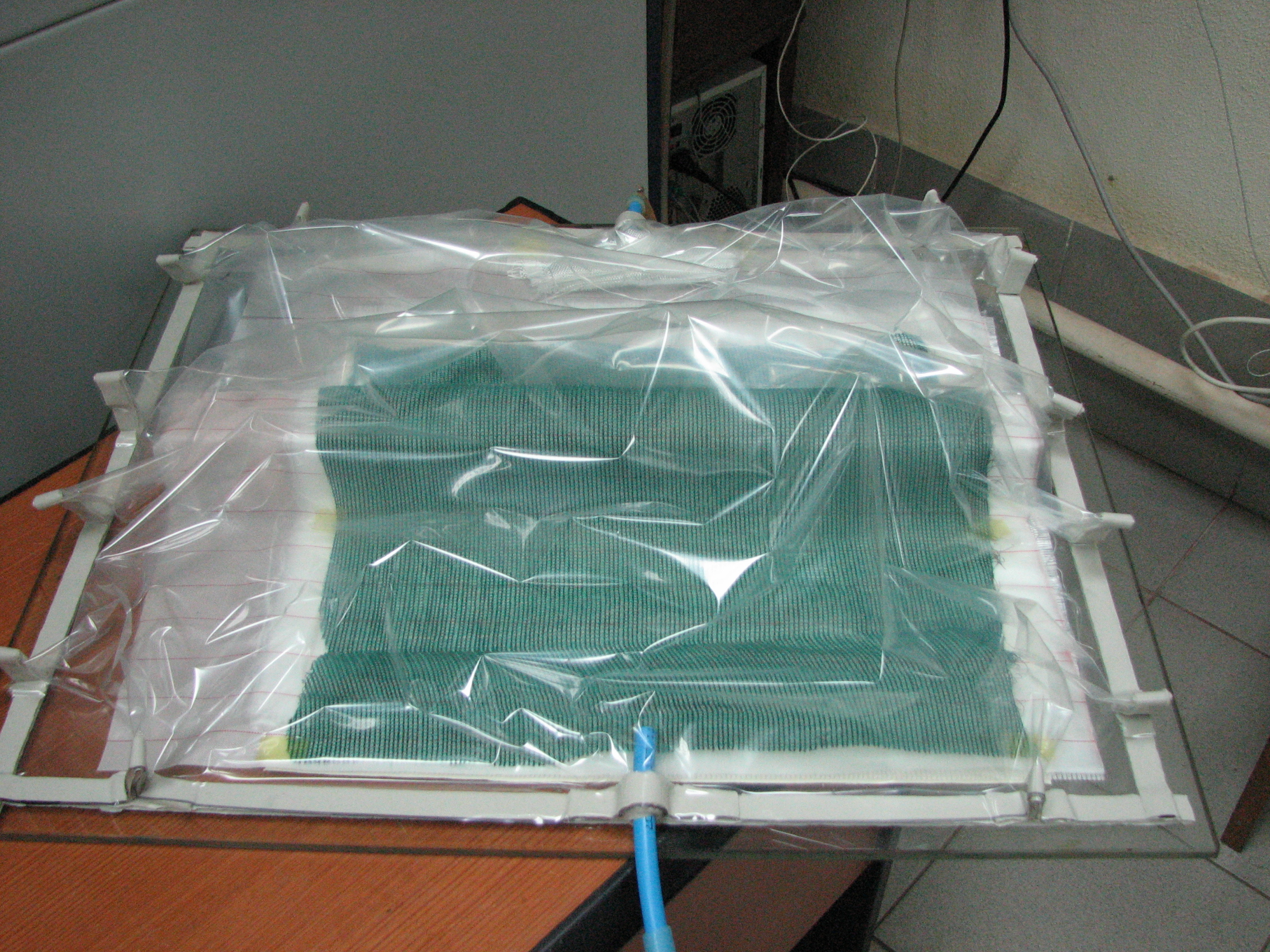

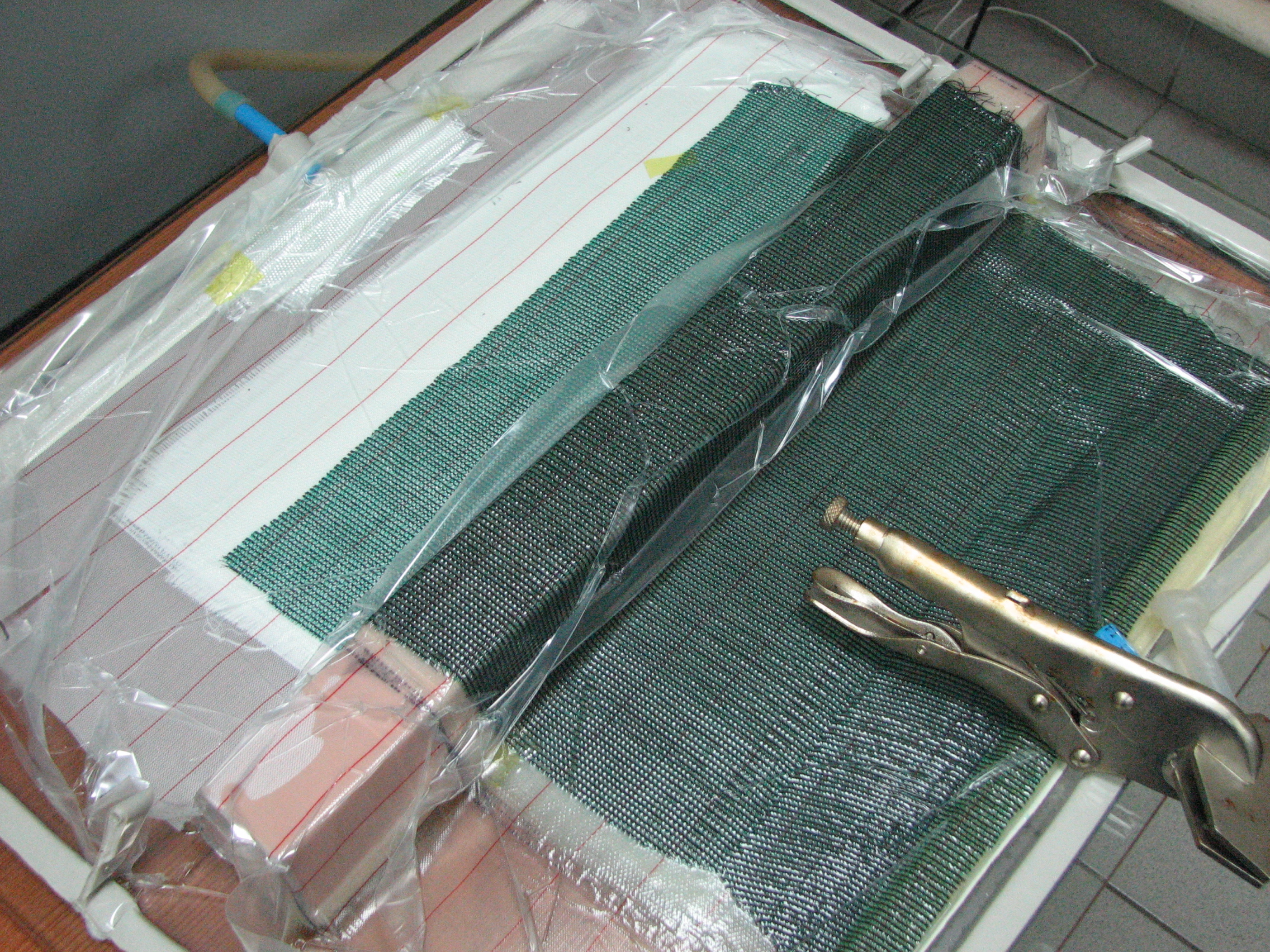

16. Подключить пакет к вакуумной линии и проверить герметичность пакета.
Подготовка связующего и подача его в пакет
1. В пластиковый стакан взвесить заданное количество эпоксидной смолы.
2. В другую емкость взвесить заданное количество отвердителя.
3. Медленно, при перемешивании влить отвердитель в эпоксидную смолу.

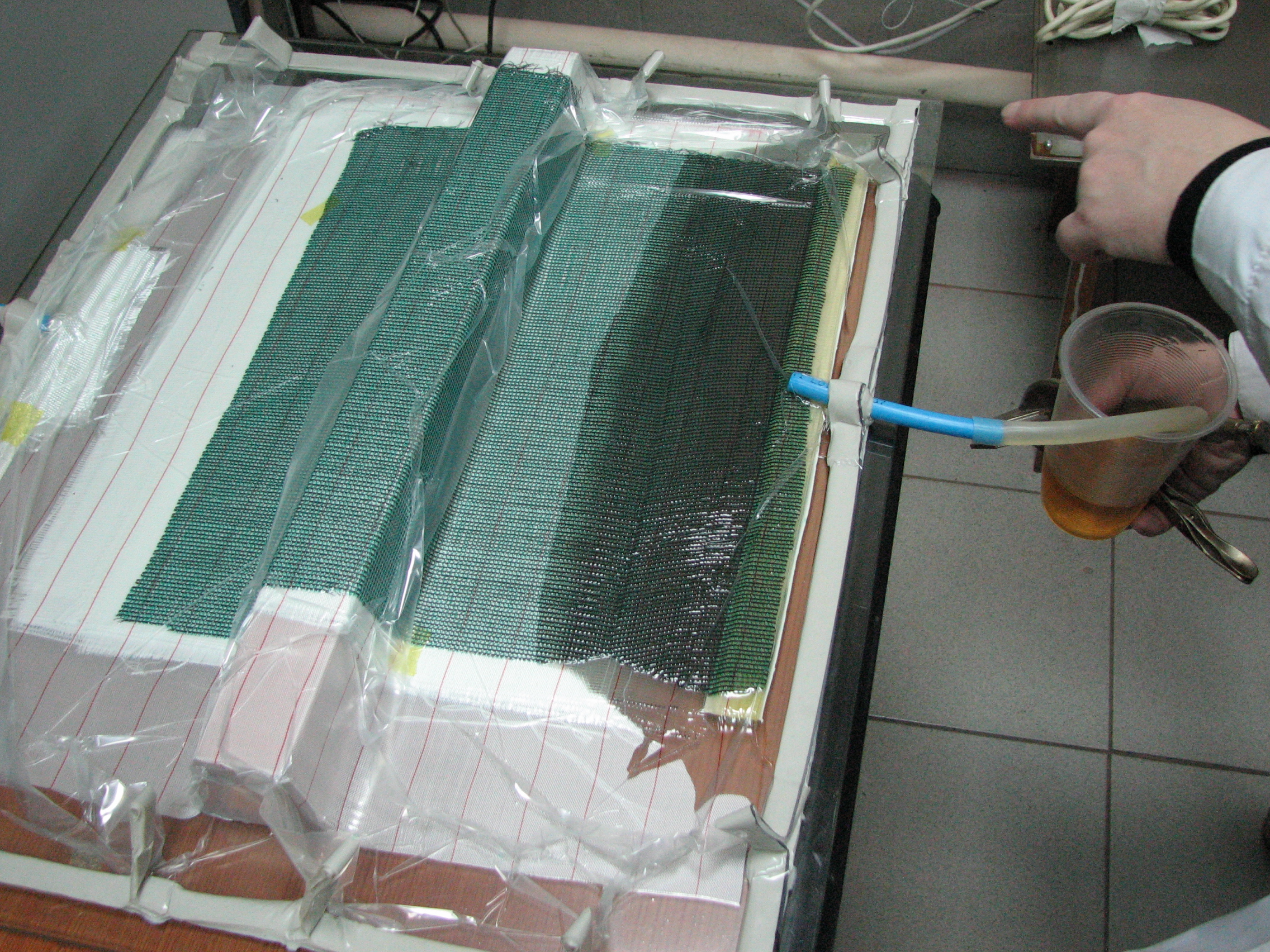

5. Для подачи связующего, в связующее опустить до дна силиконовую трубку, закрытую пробкой и затем обрезать трубку у основания пробки ножницами. В случае использования зажима, открыть его. При этом в пакет начнется подача связующего. При израсходовании всего связующего или по окончании времени пропитки силиконовую трубку пережать зажимом.
6. Вакуум не отключать.
7. В течение 20-30 мин. происходит смачивание всего сухого наполнителя связующим.
Отверждение ПКМ и его разборка
1. Задать программу «время-температура»в термошкафу.
2. После окончания программы и остывания шкафа до 40 0С вынуть сформованный ПКМ и разобрать технологический пакет, удаляя вспомогательные материалы.
3. Для удаления вспомогательных материалов, шпателем подцепить угол технологического пакета и при его отслоении от оснастки резко дернуть вверх, отрывая его.
4. Достать сформованный ПКМ и в уголке ножиком подцепить жертвенные слои и при отслоении резким движением оторвать ткань от ПКМ.

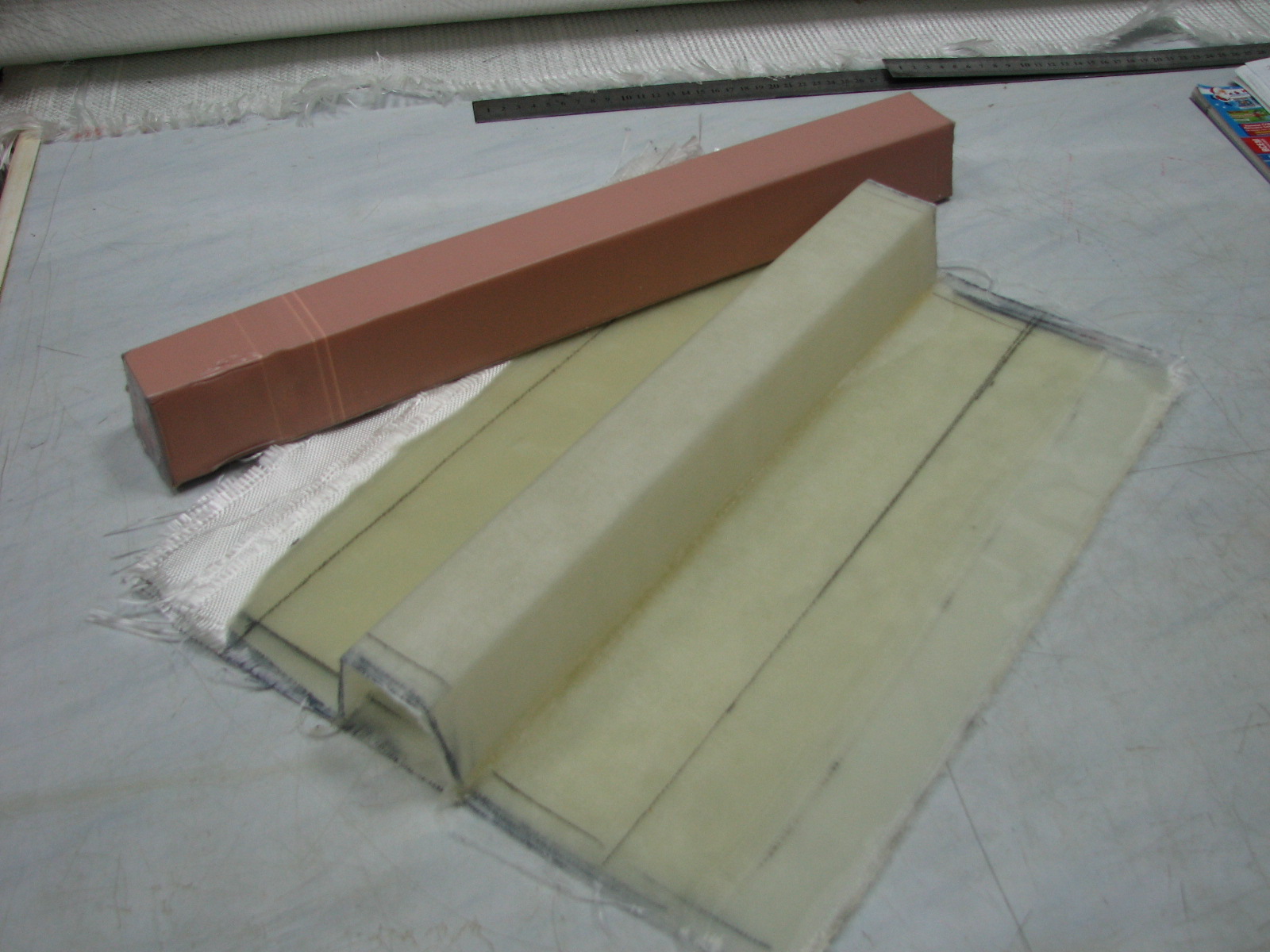

5. Вынуть резким движением закладной элемент.
6. Обрезать края изделия.
