Выражения:

Plot Group – в графе Р числом от 1 до 9 указывается номер графического окна, в котором должна быть построена данная функция. Все функции, помеченные одним и тем же номером, выводятся в одном окне. Если это поле пусто, график функции не строится.

X Expresion – имя переменной, откладываемой по оси Х. Т – время при анализе переходных процессов, F – частота при расчете спектра сигнала с помощью преобразования Фурье.

Y Expresion – математическое выражение для переменной, откладываемой по оси Y. Это может быть напряжение в узле V(5), падение напряжения на двухполюсном компоненте V(L1), тока ветви I(2,3), I(L1), ток коллектора биполярного транзистора IC(Q1), напряжение между базой и эмиттером биполярного транзистора VBE(VT1), или математическое выражение, например VCE(Q1)*IC(Q1). В приложении Б более подробно показано, как используются переменные и выражения.

X Range – максимальное и минимальное значение переменной Х на графике в формате High[,Low]. Для автоматического выбора диапазона переменных в этой графе указывается Auto.

Y Range – максимальное и минимальное значение переменной Х на графике в формате High[,Low]. Для автоматического выбора диапазона переменных в этой графе указывается Auto.

Fmt – формат представления числовых данных при построении таблиц, при выводе текущего значения переменных X и Y.

Опции:

Run Options – управление выдачей результатов расчетов:

Normal – результаты расчетов не сохраняются;

Save – сохранение результатов расчетов в бинарном дисковом файле <имя схемы >.TSA;

Retrive – считывание последних результатов расчета из дискового файла <имя схемы >.TSA, созданного ранее. При этом производится построение графиков и таблиц переходных процессов, как после обычного расчета.

State Variables – установка начальных условий;

Operation Point – включение режима расчета по постоянному току перед началом каждого расчета переходных процессов.

Operation Point Only - расчет только режима по постоянному току (расчет переходных процессов не производится);

Auto Scale Ranges - автоматическое масштабирование по осям X и Y.

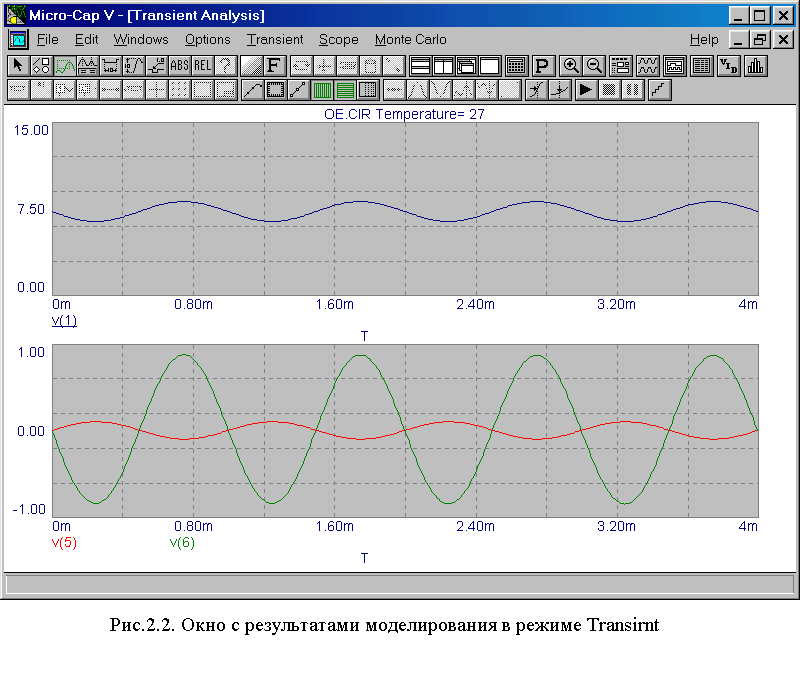

После задания режима моделирования появляется окно с графиками переменных, при этом меняется состав меню команд. Для нашего примера окно с результатами моделирования показано на рис. 2.2.

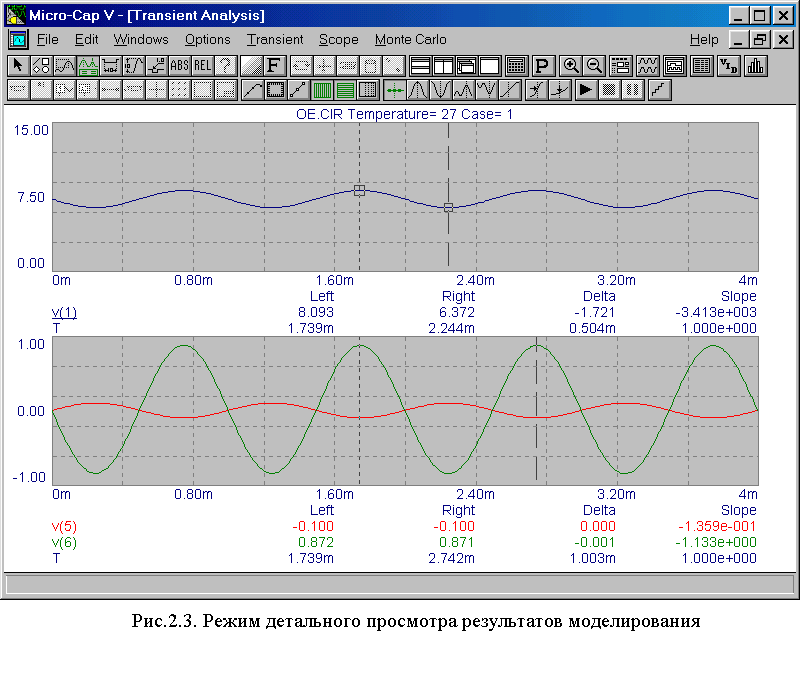

Для более подробного анализа полученных графиков переходных процессов можно перейти в режим детального просмотра, нажав клавишу рис. 2.3. В этом режиме доступны два курсора, которые управляются левой и правой кнопками "мыши". Курсоры дают временные срезы. Под каждым графиком появляются окна со значениями переменных, соответствующие временным срезам. Кроме того, выводятся разность значений (Delta) и наклон (крутизна) между двумя точками кривой, отмеченными курсорами. Перемещая курсоры можно выполнить различные измерения. Например, определить амплитуду или период сигнала. Так сигнал в узле 1 имеет размах 1,72 В, а амплитуду – 0,86 В. Период сигналов в узлах 5 и 6 равен 1,003 мС.

Здесь появляются новые возможности по исследованию кривых, которые становятся доступными после нажатия соответствующих кнопок на панели инструментов. Например, можно определить локальный или абсолютный минимум и максимум функции, определить и вывести на график значения между двумя точками функции, как по вертикальной, так и горизонтальной оси и некоторые другие.

После проведения моделирования в режиме рисования схем можно посмотреть значения напряжений в узлах по постоянному току. Для этого нужно выйти из режима моделирования, нажав клавишу F3 или через меню, затем выбрать икону (Рис. 2.4.).
