2.2.4 Антенны

Антенны применяются для регистрации электромагнитного излучения в радиодиапазоне. Их действие основано на превращении энергии радиоизлучения в энергию переменного электрического тока. Простейшей антенной является металлический стержень, т. н. полуволновой резонансный вибратор. Если этот вибратор соединить с генератором электромагнитного излучения, то он сможет как излучать в пространство электромагнитные волны в радиодиапазоне, так и регистрировать их, так как электромагнитные волны будут индуцировать в нём электрических ток. Наиболее эффективно работает вибратор, длина которого равна половине длины принимаемой волны. Таким образом, антенны принимают электромагнитное излучение только определенной волны, величина которой зависит от размера и конструкции антенны.

Антенны, в отличие от рассмотренных ранее приёмников излучения, обладают направленным действием, то есть напряжённость принимаемой или излучаемой ими энергии зависит от направления. Эта зависимость графически изображается на специальных графиках – диаграммах направленности (рисунки).

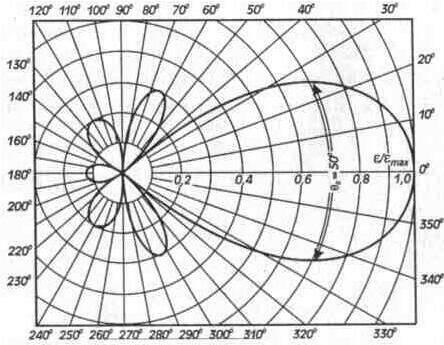

Рисунок – Диаграмма направленности антенны в полярной системе координат

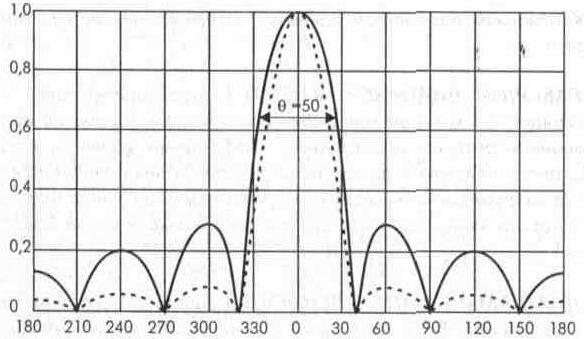

Рисунок – Диаграмма направленности антенны в прямоугольной системе координат

Вид диаграммы направленности существенно зависит от конструкции антенны.

Тема 2.3 Съёмочная аппаратура

2.3.1 Классификация съемочной аппаратуры. Фотографические аппараты

2.3.2 Оптико-механические и оптико-электронные сканеры

2.3.3 Радиолокаторы бокового и кругового обзора

2.3.1 Классификация съемочной аппаратуры. Фотографические аппараты.

К основным аппаратам для космоаэрофотосъёмки относят:

– кадровые фотографические камеры;

– цифровые камеры;

– телевизионные камеры;

– оптико-механические и оптико-электронные камеры;

– радиолокаторы;

– лазерные локаторы (лидары);

– спектрометры.

Главными компонентами фотографической системы для дистанционных съёмок являются объектив и фотоплёнка. Фотоаппараты, используемые при аэросъёмке съемке, подразделяются на картографические, предназначенные для получения снимков с высокими измерительными геометрическими свойствами, и некартографические – для рекогностировочных съемок. Фотоаппараты классифицируются по формату, по величине угла поля зрения объективов, по количеству объективов, по фокусному расстоянию объектива.

По формату получаемых снимков фотоаппараты подразделяются на:

– малоформатные (размер снимка 6х8 см; 11,5х11,5 см; 13х18 см),

– нормальные (18х18 см)

– крупноформатные (23х23 см; 24х24 см; 30х30 см).

По величине угла поля зрения объективов фотоаппараты различают:

– узкоугольные (угол зрения <50°),

– нормальные (50-70°),

– широкоугольные (> 70°)

– сверхширокоугольные (133, 137, 140 и 148°).

Нормальные объективы применяются для проведения крупно- и среднемасштабной фотосъемки, широкоугольные – для мелкомасштабной.

По количеству объективов существуют однообъективные и многообъективные фотокамеры. В многообъективных фотоаппаратах каждый объектив снабжен светофильтром, который в сочетании с пленкой разной спектральной чувствительности обеспечивает съемку в сравнительно узких спектральных зонах.

По фокусному расстоянию объектива фотоаппараты подразделяются на:

– короткофокусные (f = 36-150 мм),

– среднефокусные (f = 150–300 мм),

– длиннофокусные (f = 300–500 мм),

– сверхдлиннофокусные (f = 1000–3000 мм).

По назначению фотоаппараты делятся на:

– аэрофотоаппараты;

– космические фотоаппараты;

– фотоаппараты для наземных съёмок.

Рисунок – Аэрофотоаппарат АФА-ТЭ: 1 – корпус; 2 – кассета; 3 командный прибор	Рисунок – Схема аэрофотоаппарата: 1 – объектив (S1 и S2); 2 – затвор; 3 – кассета; 4 – катушки; 5 – прижимная доска; 6 – прикладная рамка (стекло); 7 – командный прибор; 8 – распределительный механизм; 9 – воздуходувка; 10 – трубка Вентури; 11 – светофильтр; 12 – аэрофотоустановка

К фотографической аппаратуре относят также фототеодолиты – приборы для наземных стереосъёмок, в основном в горных районах. Размер кадра фототеодолита (Photeo 19/1318) составляет 13 х 18 см.
