7.3 Перевірка якості створення дорожнього графа

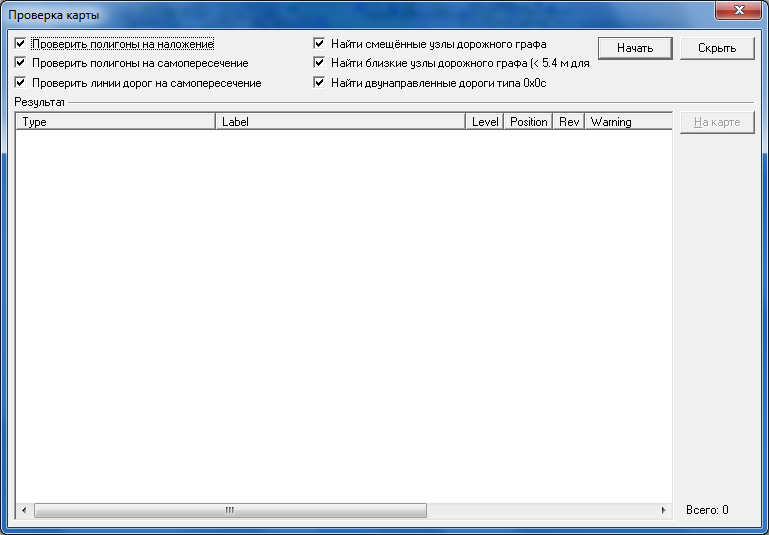

Дорожній граф в GPSMapEdit перевіряється викликом команди Инструменты-Проверка карты (рис.8).
Рис.8. Вікно «Проверка карты»
Після перевірки на обрані види помилок (Start) у полях Result з'явиться перелік виявлених помилок. При подвійному натисканні на рядок із записом помилки або виборі рядка помилки і натисненні Locate, автоматично буде викликана та ділянка карти, на якій виявлено помилку.
7.4. Тестування дорожнього графа.
С
пеціальний
програмний інструмент імітує прокладку
маршрута приблизно так, як це відбувається
в навігаторі. Викликається відлагоджувач
Инструменты-Тест дорожного
графа або
спеціальною кнопкою
на панелі
інструментів. Вікно параметрів прокладання
маршрута для тестування представлено
на рис. 9.
Рис.9. Вікно програмного інструменту «Тест дорожного графа»
Після вказівки на карті початкової та кінцевої точки тестованого маршруту, з'являється лінія, що показує, як буде прокладений маршрут (рис.10.).
Рис.10. Тестовий маршрут
7.5. Компілювання карти
Навігаційні пристрої Garmin працюють з картами створеними у власному форматі з розширенням *.img. Для компіляції створеної карти з «Польського формату» в формат Garmin застосовують модуль cGPSmapper.
Для компілювання карти вибрати з головного меню Файл-Экспорт-GarminIMG/cgpsmapper.exe. В діалоговому вікні вказати шлях до модуля cGPSmapper і натиснути Начать. В результаті компіляції буде отримано карту, що можна відправляти безпосередньо на навігаційний пристрій Garmin.
8. Завдання
В експериментальній частині курсової роботи виконується вивчення способів створення карти для навігаторів типу Garmin. Студент за погодження з викладачем обирає територію в межах листа карти 1:100 000 або 1:10 000 для терититорії міста. Необхідно виконати всі технологічні етапи підготовки картографічного матеріалу, створення та апробацію моделі автотранспортної мережі на обрану територію. У звіті необхідно привести опис всіх технологічних етапів та приклади функціонування інтерактивної навігаційної карти при різних умовах.
9. Вимоги до звіту з курсової роботи
Звіт з курсової роботи подається в друкованому виді, зшитим. У звіті слід навести відповіді на контрольні питання, опис технології створення навігаційної карти та привести опис виконання технологічних етапів розробки конкретної навігаційної карти. Останній розділ звіту повинен містити аналіз результатів виконання курсової роботи. Пояснювальна записка оформлюється згідно з вимогами до технічної документації. До звіту слід додати СD диск із записом електронної версії звіту у форматі MS Word та файли створеної студентом навігаційної карти.
