2.5.2. Гідравлічний розрахунок і побудова профілю

зовнішніх сіток побутової каналізації

Розрахунок мікрорайонних і внутрішньо площадкових сіток каналізації полягає у визначенні діаметрів і ухилів труб, за даними яких будують профіль сіток. Гідравлічний розрахунок ведеться у формі табл. 4. Одночасно із запов­ненням цієї таблиці необхідно будувати профіль сітки. Порядок розрахунку подається нижче.

Номери ділянок сітки каналізації і їх довжина (графи 1, 2) приймають з генплану. Ділянкою рахують відрізок цієї сітки між двома колодязями. Розра­хунок починають від самого віддаленого випуску із будинку в напрямку до колодязя міської каналізаційної сітки.

Таблиця 4. Гідравлічний розрахунок зовнішньої сітки побутової каналізації.

№ розрах. ділянки	Довжина ділянки, l, м	Число приладів N, шт.	Імовірність роботи P(tot)	N ·Ptot	αtot	Витрата, л/с			Діаметр труби d, мм	Швидкість руху, v, м/с	Наповнення H/d	Ухил i	Зменшення ухилу hl=i·l, м	Відмітки, м				Глибина закладання, м
						Розрахункової води qtot	Приладом q0S	Розрахункових стоків qS						землі		лотка
														на початку	в кінці	на початку	в кінці	на початку	в кінці
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
1-2
2-3
і т.д.

Також з генплану визначають відмітки землі кожного колодязя і записують у графи 15 і 16 відповідно.

В графі 3 вказують число приладів N, стічні води від яких відводять по розрахунковим ділянкам відповідно.

Потім розраховують розрахункову витрату стічної води на кожній ділянці відповідно п. 2.4.1 даних методичних вказівок.

Діаметр труб початкових ділянок (графа 10) приймають рівним 150 мм [2], на наступних ділянках – із врахуванням пропускної здатності труб при відомій розрахунковій витраті стічної води.

Далі необхідно прийняти ухил ділянок сітки, при цьому необхідно досягнути зменшення об’єму земляних робіт, тобто до мінімальної глибини закладання каналізаційної сітки,

, м (35)

де Н_пр. - глибина промерзання грунту даного району будівництва.

Мінімальний ухил труб визначають за формулою

, (36)

де Z_поч. і Z_кін. - абсолютні відмітки землі початкового колодязя і кінцевого (в місці врізки міської мережі) відповідно, м; - сума довжин ділянок від початкового колодязя до кінцевого, м.

Потім виконують перевірку пропускної здатності кожної ділянки відпо­відно до розділу 2.5.1 даних методичних рекомендацій, визначаючи швидкість і наповнення з таблиць [14]. При цьому швидкість руху стічної рідини повинна бути не менше 0,7 м/с, а наповнення Н/d – не більше 0,6 м/с.

Якщо умова не виконується, то допускається на початкових ділянках збільшення ухилу, або передбачити проектом профілактичну промивку або про чистку цих ділянок при експлуатації.

Вибравши кінцевий ухил ділянок сітки, заповнюють графи 11, 12, 13.

Зменшення ухилу трубопроводу ділянках сітки (графа 14) дорівнює добутку ухилу на довжину ділянки відповідною

Глибину закладання випуску в початковий колодязь першої ділянки сітки приймають рівною мінімальній глибині закладання каналізаційної сітки.

Відмітка лотка труби ø 150 в початковому колодязі першої ділянки визначають згідно рис. 2 і записують в графу 17.

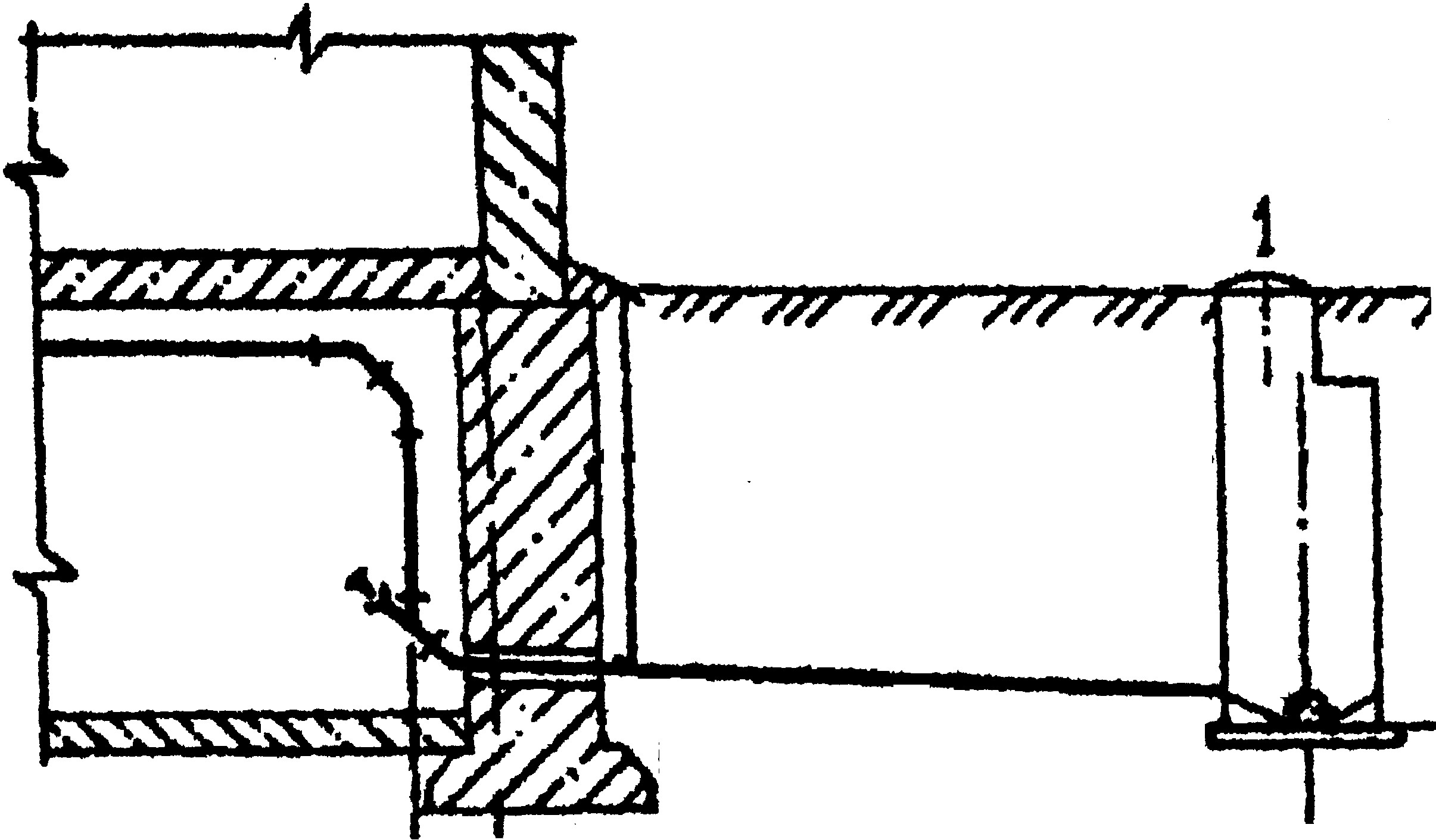

Рис. 2. Схема ділянки вводу сітки каналізації.

Потім визначають глибину закладання лотка труби в початковому колодязі (№ 1) як різницю (м) і записують у графу 19.

Відмітка лотка труби в кінці ділянки (графа 18) визначають відніманням від відмітки лотка початкового колодязя спаду ухилу h_l на відповідній ділянці. Відмітка лотка в кінці ділянки переписується на початок наступної ділянки і розрахунок продовжують для наступної ділянки аналогічно.

При значній глибині закладання міських каналізаційних сіток у контрольному колодязі передбачається перепад лотків труб.
