5.Выявление наборов методов обработки по каждой поверхности.

Выбор конкретного метода обработки производим с помощью таблиц средней экономической точности различных методов обработки [3, с.8].

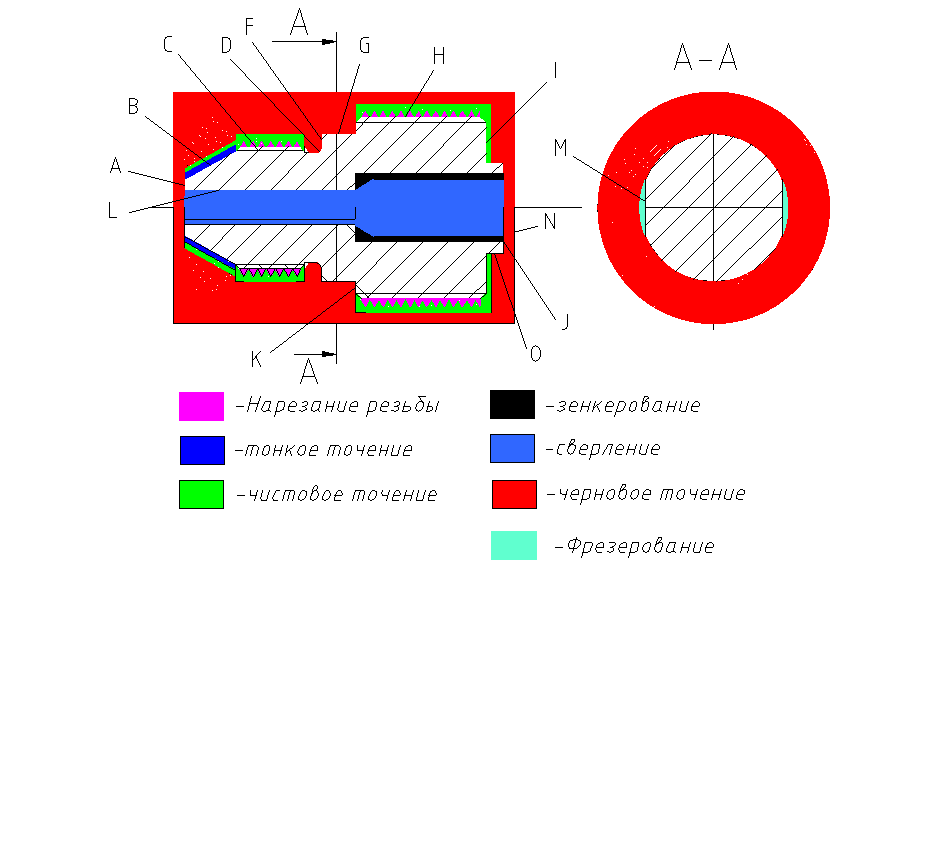

Разработку плана обработки элементарных поверхностей будем производить на основании качества поверхностей деталей, используя коэффициент уточнения по шероховатости, так как точность размеров данной детали устанавливается по 14 квалитету, а методы обработки, которые будут назначенны на деталь наконечник обеспечивают 14 квалитет, т.е.

где

- коэффициент уточнения j-го метода обработки

- коэффициент уточнения для i-ой поверхности детали.

Поверхность А: шероховатость поверхности Ra 6.3 мкм Для данной поверхности назначаем черновое точение. Этот метод обработки обеспечивает 12-14 квалитет и позволяет получить шероховатость Rа 6.3 мкм.

- коэффициент уточнения детали.

-коэффициент уточнения чернового точения.

Имеем, что чернового точения достаточно для получения заданных параметров, т.е. на поверхность А назначаем черновое точение.

Поверхность В: шероховатость поверхности Ra 0.8 мкм Для этой поверхности сначала назначаем черновое точение. Этот метод обработки обеспечивает 12-14 квалитет и позволяет получить шероховатость Rа 6.3 мкм.

- коэффициент уточнения детали.

-коэффициент уточнения чернового точения.

Так как , то чернового точения недостаточно для получения заданных параметров, вводим чистовое точение. Оно позволяет получить шероховатость Ra 1.6 мкм.

-коэффициент уточнения чистового точения.

;

Так как что чистового точения недостаточно для получения требуемых параметров, вводим тонкое точение. Оно позволяет получить шероховатость Ra 0.8 мкм и меньше.

-коэффициент уточнения тонкого точения.

Таким образом на поверхность В назначаем черновое точение, чистовое точение и тонкое точение.

Поверхность С: шероховатость резьбовой поверхности Ra 3.2 мкм. Для этой поверхности сначала назначаем черновое точение. Этот метод обработки обеспечивает 12-14 квалитет и позволяет получить шероховатость Rа 6.3 мкм.

- коэффициент уточнения детали.

-коэффициент уточнения чернового точения.

Так как что чернового точения недостаточно для получения заданных параметров, вводим чистовое точение. С помощью этого метода можно получить шероховатость Ra 3.2 мкм.

-коэффициент уточнения чистового точения.

;

Далее на поверхности нарезаем резьбу, шероховатость Ra 3.2 мкм будет обеспечена.

Поверхность D: шероховатость поверхности Ra 6.3 мкм. Для данной поверхности назначаем черновое точение. Этот метод обработки обеспечивает 12-14 квалитет и позволяет получить шероховатость Rа 6.3 мкм.

- коэффициент уточнения детали.

-коэффициент уточнения чернового точения.

Имеем, что чернового точения достаточно для получения заданных параметров, т.е. на поверхность D назначаем черновое точение.

Поверхность F, G, K, J, О: - шероховатость поверхности Ra 6.3 мкм. Обработка аналогична поверхности D.

Поверхность Н: аналогично поверхности С.

Поверхность М: шероховатость поверхности Ra 6.3 мкм. Для данной поверхности назначаем черновое фрезерование. Этот метод обработки обеспечивает 12-14 квалитет и позволяет получить шероховатость Rа 6.3 мкм.

- коэффициент уточнения детали.

-коэффициент уточнения чернового фрезерования.

Видим, что чернового фрезерования достаточно для получения заданных параметров, т.е. на поверхность М назначаем черновое фрезерование.

Поверхность I: шероховатость поверхности Ra 1.6 мкм. Для этой поверхности сначала назначаем черновое точение. Этот метод обработки обеспечивает 12-14 квалитет и позволяет получить шероховатость Rа 6.3 мкм.

- коэффициент уточнения детали.

-коэффициент уточнения чернового точения.

Так как , то чернового точения недостаточно для получения заданных параметров, вводим чистовое точение. Оно позволяет получить шероховатость Ra 1.6 мкм.

-коэффициент уточнения чистового точения.

;

Таким образом, на поверхность I назначаем черновое точение и чистовое точение.

Поверхность L: шероховатость поверхности Ra 6.3 мкм. Назначаем сверление, оно обеспечивает 11-14 кв. и шероховатость Ra 6.3 мкм.

- коэффициент уточнения детали.

-коэффициент уточнения чернового фрезерования.

Видим, что сверления достаточно для получения заданных параметров, т.е. на поверхность L назначаем сверление.

ПоверхностьN : шероховатость поверхности Ra 6.3 мкм. Назначаем обработку аналогичную поверхности L, т.е. сверление, но так как этим методом не получить требуемую форму отверстия, назначаем после сверления зенкерование.
