2.2 Схема мережі з урахуванням особливостей варіанту

Оскільки в Кононопі кількість мешканців дорівнює приблизно 89 тисяч, то розрахуємо кількість квартирних і офісних користувачів послуг наступним чином:

Кількість квартир у місті (кількість мешканців у квартирі 2,5):

N_кв = N_м /2,5

N_кв =89000/2,5=35600

Кількість офісів (середня кількість працівників в офісі 20):

N_оф. = N_м /2,5·2·20

N_оф. =89000/2,5·2·20=890

Знайдемо радіус міста

S=ПR² R=S/=103/3.14=6 км

2.3 Види і характеристики послуг, на які розраховується мережа

для кожної категорії користувачів

Приведемо характеристики навантаження від типових користувачів у годину найбільшого навантаження – ГНН у наступній таблиці:

Таблиця 2.1 Профіль навантаження від типових користувачів у ГНН

Види послуг	Максимальний набір послуг
	Максимальна швидкість, кбіт/с	Інтенсивність навантаженняЕрланг
А.Квартирний користувач Електронна пошта Пересилання файлів телефон Аудіо-програми Web-сеанси Відео-програми звич.. чіткості Б.Виробничий користувач Електронна пошта Телефон Аудіо-програми	128 512 32 512 512 2048 512 32 512	0,01 0,01 2х0,1 2х0,2 2х0,2 2х0,3 0,1 20х0,1 2х0,2

V_ел.п+V_{перес.ф}+…+V_{від.-прог.висок. чітк.}≤V_{технологія доступу}

З урахуванням максимальної швидкості обрано послуги, що в вище наданій таблиці підкреслено. Квартирний користувач буде забезпечений електронною поштою, можливістю пересилати файли, відвідувати Web-сеанси та користуватися телефоном. Виробничому користувачу буде надано електронна пошта та телефонний зв'язок. Розрахунок сукупної швидкості названих послуг:

128+512+32+512+512+2048+512+32+512=4800<5120кБіт/с.

2.4 Показники якості функціонування мережі в годину

найбільшого навантаження

Розрахуємо показники надійності МД для користувачів та оператора МД.

Якість функціонування МД при наданні послуг користувачам в годину найбільшого навантаження повинна бути не гіршою наступних показників:

коефіцієнт готовності доступу ≥ 0,999

середня затримка доступу ≤ 1 с

середня затримка передачі пакетів ≤ 10 мс

варіація затримки передачі пакетів ≤ 5 мс

коефіцієнт втрати пакетів ≤ 0,001;

2.5 Топологічні і телекомунікаційні характеристики міста,

необхідні для проектування МД

Оскільки згідно з умовами курсового проекту задано поселення міського типу, то вважатимемо, що житловий мікрорайон міста забудований п’ятиповерховими будинками з шістьма під’їздами та трьома квартирами на поверху (90 квартир у будинку).

Нагадаємо, що:

N_м - кількість населення у місті (89000)

N_кв - кількість квартир у місті (35600)

N_оф. - кількість офісів (890)

Розрахуємо кількість будинків :

N_буд = N_кв. /90

N_буд =35600/90=396

Знайдемо кількість офісних центрів (1 центр містить 20 офісів):

N_{оф. центр} = N_оф/20

N_{оф. центр} =890/20=45

Знайдемо проектуєму кількість телефонів у місті (при рівні телефонізації квартир та виробничих приміщень міста 100%):

N_тел = N_кв+ N_оф

N_тел =35600+890=36490

Розрахуємо початкову кількість телефонів у місті (при рівні телефонізації квартир та виробничих приміщень міста 20%):

N_{тел поч} = (N_кв+ N_оф ) ·0,2

N_{тел поч} =36490*0.2=7298

При цьому кількість телефонів, що припадають на квартирних користувачів, складе:

N_{кв. тел} = N_кв

N_{кв. тел} =35600

Кількість телефонів, що припадають на офісних користувачів:

N_{оф. тел} = N_оф

N_оф.тел=890

Розрахуємо кількість опорних телефонних станцій (1 ОпТС на район зі 100000 мешканців):

N_ОпТС = N_рай = N_М/100000

N_ОпТС = N_рай =89000/100000=1

Знайдемо кількість телефонів у кожному районі:

N_{тел. рай} = N_тел / N_рай

N_{тел. рай} =35600/1=35600

Розрахуємо кількість ЦАТС на кожний район (робоча ємність станції складає 7200 номерів):

N_{ЦАТС.рай} = N_{тел. рай} / 7200

N_{ЦАТС.рай} =35600/7200=5

Знайдемо кількість постачальників послуг (1 постачальник на 20000 мешканців міста):

N_пост = N_м /20000

N_пост =89000/20000=5

Розрахуємо кількість телефонів, що припадає на один будинок:

N_{тел буд} = N_{кв. тел} /N _буд

N_{тел буд.} =35600 /396=90

Знайдемо кількість будинків на один район:

N_{буд. рай} = N _буд / N_рай

N_{буд. рай} =396/1=396

Розрахуємо кількість будинків на одну ЦАТС:

N_{буд. ЦАТС} = N_{буд. рай} /N_ЦАТС

N_{буд. ЦАТС} =396 / 5= 79

Знайдемо кількість будинків на одну розподільчу шафу (РШ), при розрахунку, що на одну ЦАТС припадає 5 РШ:

N_{буд. РШ} = N_{буд. ЦАТС} / 5

N_{буд. РШ} =79/5=16

Розрахуємо загальну кількість РШ, до яких підключаються абоненти:

N_РШ = N_ЦАТС·N_{ЦАТС РШ}

N_РШ =5·5 = 25

Знайдемо кількість розподільчих коробок (РК), при розрахунку, що на 1 РК будинку припадає 10 номерів :

N_РК = N_ркбуд * N_буд

N_РК. =90/10*396=3564

Розрахуємо кількість квартирних телефонів на один район:

N_{оф. тел. рай} = N_{оф. тел} / N_ОпТС

N_{оф. тел. рай} =890 /4=893

Розрахуємо кількість офісних телефонів на одну ЦАТС:

N_{оф.тел ЦАТС} = N_{оф.тел рай} /N_ЦАТС

N_{оф.тел ЦАТС} =890/1=890

Знайдемо кількість офісних телефонів на одну РШ (на 1 ЦАТС - 3 РШ):

N_{оф. РШ} = N_{оф.тел ЦАТС} / 3

N_{оф. РШ} =890/ 3=297

Знайдемо загальна кількість серверів доступу на одну ОпТС:

N_СД. = N_пост/N_ОпТС

N_СД. = 5/1 =5

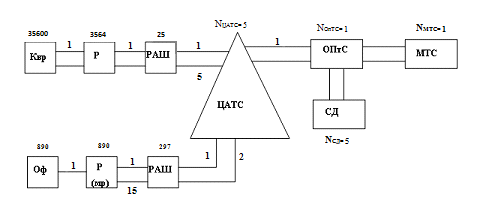

Рисунок 2.2-Кількість користувачів та обладнанн
