Б. Круговая диаграмма

2.5.12. Постройте объемную диаграмму типа "торт":

• выделите в электронной таблице область A3:F4 (см. табл. 2.1).

• на панели инструментов Стандартная нажмите кнопку <Мастер диаграмм>; откроется первое диалоговое окно мастера диаграмм - "шаг 1 из4";

• выберите тип диаграммы "Круговая", разновидность "Объемный вариант круговой диаграммы" и нажмите кнопку <Далее>; откроется второе диалоговое окно мастера диаграмм;

• в строке "виды в "нажмите кнопку выбора  "строках"; нажмите кнопку <Далее>; откроется третье диалоговое окно мастера диаграмм;

• во вкладке "Подписи данных" активизируйте кнопку выбора  "Доля"; нажмите кнопку <Далее>; откроется четвертое диалоговое окно мастера диаграмм;

•в строке "поместить диаграмму на листе" нажмите' кнопку выбора  "имеющемся листе 1"; нажмите кнопку <Готово>.

13. Щелчком выделите овальную область; подайте команду Формат/Выделенный ряд/Параметры и задайте параметр "Угол пово­рота" с таким расчетом, чтобы главный сектор находился впереди (на­пример, установите угол 20°); нажмите <ОК>.

14. Выделите один из секторов, найдите на панели инструментов Форматирование кнопку <3аливка цветом> и нажмите находящуюся рядом с ней кнопку раскрытия палитры цветов. Щелкните по квадра­тику выбранного цвета. Повторите эту операцию для всех остальных сек­торов.

2.5.15. Выделите передний элемент "торта" и, удерживая нажатой левую клавишу мыши, выдвиньте этот сектор вперед, вырезав из "торта" (рис. 2.5).

Средствами Excel постройте графики, иллюстрирующую данные, помещенные в табл. 2.2. Выполните следующие действия:

1. Выделите ячейки A3F7 и нажмите на панели инструментом Стандартная кнопку <Мастер диаграмм>. В первом диалоговом окне "шаг 1" выберите тип и разновидность диаграммы: График/График с маркерами. Нажмите кнопку <Далее>.

2. Во втором диалоговом окне "шаг 2" выберите вариант "Ря­ды в"  "строках". Нажмите кнопку <Далее>.

3. В третьем диалоговом окне "шаг 3" выполните следующие действия:

• во вкладке "Заголовки" введите название диаграммы: "График изменения выручки от продаж книжной продукции и 2001г. (в пачках)"; в строку "ось Y (значений)" введите слова: "стоимость в тыс. руб.";

• во вкладке "Оси" установите флажки в строках: "[] ось X (кате­горий)  автоматическая" и "[] ось Y (значений)";

• во вкладке "Линии сетки" установите флажки в строках: "ось X [] промежуточные липни" и "ось Y [] основные линии";

• во вкладке "Легенда" установите параметры: [] "Добавить легенду", размещение  "справа";

• во вкладке "Подписи данных" выберите вариант  "нет";

• нажмите, кнопку <Далее>.

2.6.4. В четвертом диалоговом окне "шаг 4" выберите вариант: "поместить диаграмму па листе:  имеющемся Листе 1". Нажмите кноп­ку <Готово>. На экране появится диаграмма типа "График".

5. Щелчком мыши но границе области диаграммы выделите ее и с помощью миленьких черных квадратиков (маркеров) установите же­лаемые размеры по ширине и высоте. Подайте команду Формат/ Выде­ленная область диаграммы. Выберите цвет заливки фона (например, светло-голубой) и нажмите кнопку <ОК>.

6. Щелчком мыши по области построения диаграммы выдели­те се и подайте команду Формат/ Выделенная область построения диаграммами. Выберите цвет заливки фона (например, светло-желтый) и нажмите кнопку <ОК>.

7. Щелчком мыши по графику "Сумма" выделите его и подай­те команду Формат/ Выделенный ряд. Выполните следующие действия:

•во вкладке "Вид" выберите параметры линии (например,  "обычная", сплошная, цвет - черный, толщина — третий вариант снизу);

• выбери параметры маркеров, расположенных на линии гра­фика (например, тип  "кружок", цвет контура - черный, цвет заливки - черный , размер 5 пт);

• нажмите кнопку <ОК>.

8. Последовательно выделите линии графика "До 200", "> 200" и "До 100". Применительно к каждой из них выполните действия, анало­гичные описанным в п. 2.6.7. Окрасьте линии в различные цвета (напри­мер, красный, синий и зеленый)

9. Щелчком мыши выделите вертикальную ось и подайте ко­манду Формат/Выделенная ось. Во вкладке "Шрифт" установите пара­метры шрифта (например, Arial Суr 9, обычный). Нажмите кнопку <OK>.

2.6.10. Щелчком мыши выделите горизонтальную ось и подайте команду Формат/Выделенная ось. Во вкладке "Шрифт" установите па­раметры шрифта (например, Arial Cyr, 9, обычный). Во вкладке "Вырав­нивание" установите указатель "надпись" на угол 90° и нажмите кнопку <OK>.

2.6.11. Щелчком мыши выделите легенду и подайте команду Формат/Выделенная легенда. Во вкладке "Вид" выберите цвет заливки (например, белый). Во вкладке "Шрифт" установите параметры шрифта (например, Arial Cyr, 9, обычный). Нажмите кнопку <ОК>.

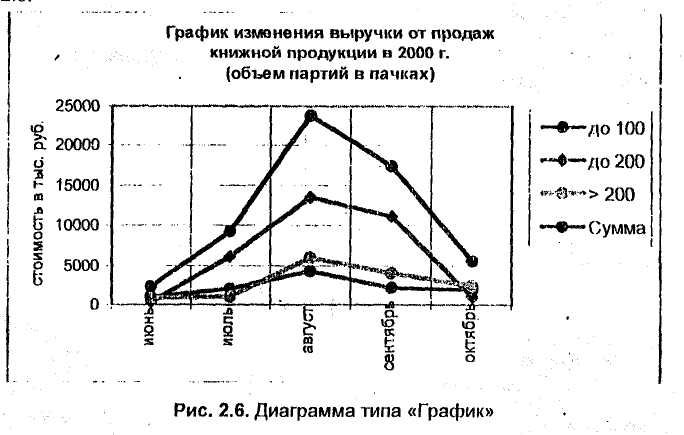

2.6.12. Результаты выполненных действий представлены на рис. 2.6.
