Часть 1. Поверка амперметра магнитоэлектрической системы



Произвести поверку амперметра магнитоэлектрической системы по следующей методике.

1. Собрать схему лабораторного стенда для поверки амперметра магнитоэлектрической системы (рисунок 1.2). Монтаж схемы производить при отключенном питании.

Для монтажа использовать:

PA1 – амперметр магнитоэлектрической системы;

PA2 – мультиметр 1, в режиме измерения постоянного тока до 200мА;

R_Н1 – нагрузочный резистор модуля «Нагрузка».

Входы схемы «0…+15В» и «» подключить к соответствующим гнездам регулируемого канала «Модуля питания», повернуть регулятор настройки выходного напряжения этого канала против часовой стрелки до упора.

В данной лабораторной работе поверяемым прибором является амперметр магнитоэлектрической системы (PA1). За образцовый прибор принимается цифровой мультиметр 1 (PA2), так как его класс точности намного выше.

Последовательно включить автоматический выключатель и устройство защитного отключения «Сеть». Включить мультиметр.

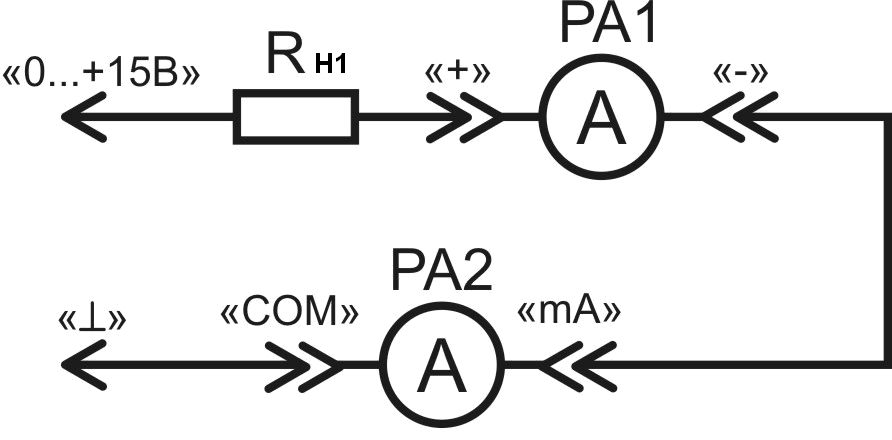

Рисунок 1.2 – Схема электрическая соединений

лабораторного стенда для поверки амперметра

2. Увеличивая силу тока в цепи от 0 до 150 мА с шагом 10 мА (контролируя величину тока амперметром PA1), заносить показания амперметров в таблицу 1.1.

Таблица 1.1 - Результаты измерений

№ опыта	1	2	…	N
IPA1, мA
IPA2, мA
ΔI, мА
δ, %
γ, %

3. Собрать схему для измерения внутреннего сопротивления амперметра (рисунок 1.3). Монтаж схемы производить при отключенном питании.

Для монтажа использовать:

PA1 –амперметр магнитоэлектрической системы;

PA2 –мультиметр 1 в режиме измерения постоянного тока до 200мА;

PV1 –мультиметр 2 в режиме измерения постоянного напряжения мВ;

Rн1 – нагрузочный резистор модуля «Нагрузка».

Входы схемы «0…+15В» и «» подключить к соответствующим гнездам регулируемого канала «Модуля питания и измерений», повернуть регулятор настройки выходного напряжения этого канала против часовой стрелки до упора.

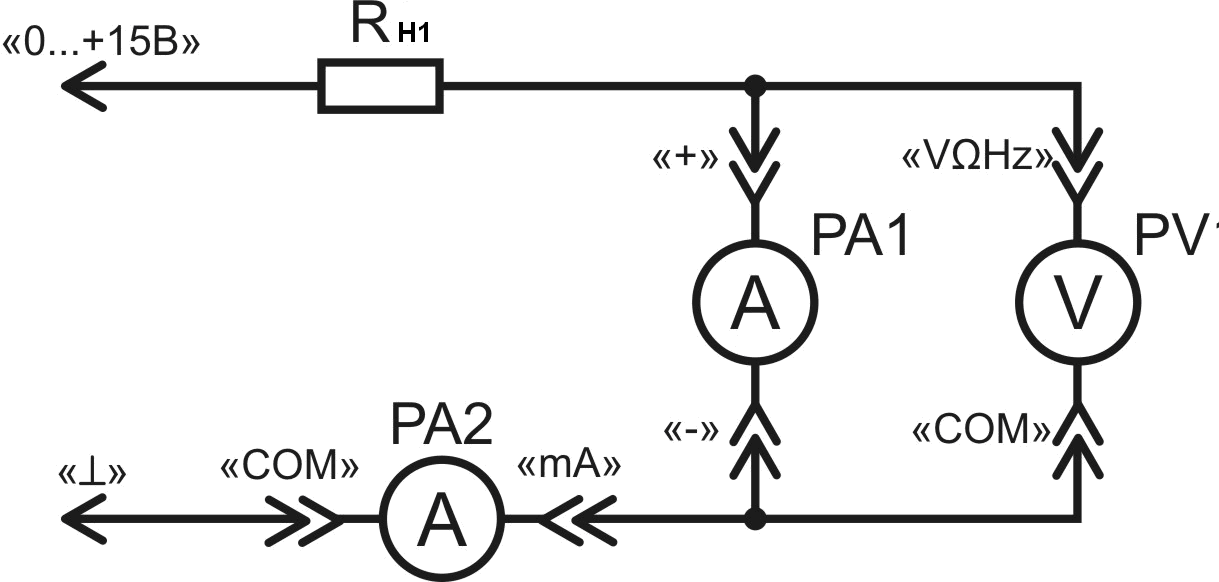

Рисунок 1.3 – Схема электрическая соединений

лабораторного стенда для измерения сопротивления амперметра

4. Последовательно включить автоматический выключатель и устройство защитного отключения «Сеть». Включить мультиметры. Установить силу тока в цепи измерения 150мА (контролировать величину тока по амперметру PA2).

5. Рассчитать значение сопротивления амперметра по закону Ома:

Зафиксировать полученное значение сопротивления.

Обработка результатов



6. Рассчитать абсолютную Δ,относительную δ и приведенную γ погрешности для каждого пункта таблицы 1.1. Выбрать максимальное значение приведенной погрешности γ и сравнить с указанным классом точности прибора на шкале амперметра PA1. Сделать вывод о необходимости калибровать прибор.

Контрольные вопросы



1. Назовите основные системы электроизмерительных приборов.

2. Принцип работы приборов магнитоэлектрической системы.

3. Из чего состоит измерительный механизм приборов магнитоэлектрической системы?

4. Почему шкала измерительного прибора магнитоэлектрической системы линейная?

5. Назовите принципиальное отличие вольтметра от амперметра магнитоэлектрической системы.
