§ 12. Гидроцилиндры

У гидроцилиндров выходным (по­движным) звеном может быть как шток или плунжер, так и корпус.

Основные параметры гидроцилинд­ров: внутренний диаметр, диаметр штока, ход поршня и максимальное давление, определяющее его эксплуа­тационную характеристику и кон­струкцию, в частности, тип применяе­мых уплотнений, а также требова­ния к качеству обработки и чистоте внутренней поверхности гидроцилин­дра и наружной поверхности штока.

Гидроцилиндр одностороннего дей­ствия (рис. 44, с). Его особенность заключается в том, что усилие на выходном звене (например, штоке), возникающее при нагнетании в рабо­чую полость гидроцилиндра жидко­сти под давлением, может быть направлено только в одну сторону (рабочий ход). В противоположном направлении выходное звено переме­щается (вытесняя при этом жидкость из гидроцилиндра) только под влия­нием возвратной пружины 6 или другой внешней силы, например силы тяжести.

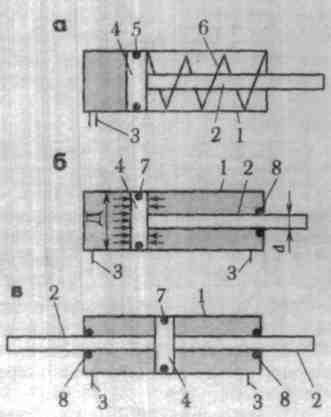

Рис. 44. Схема гидроцилиндра одно-

(а) и двустороннего действия с одно-

(б) и двусторонним (s) штоком:

/ — корпус, 2 — шток, 3 — штуцер, 4 — пор­шень, 5 — манжеты, 6 — возвратная пружи­на, 7, 8 — уплотнения

Поршневые гидроцилиндры одно­стороннего действия на экскаваторах применяют обычно в системах управ­ления и для привода некоторых вспомогательных механизмов.

Гидроцилиндры двустороннего дей­ствия (рис. 44 б, в) имеют две рабочие полости, поэтому усилие на выходном звене и его перемещение могут быть направлены в обе стороны в зависимости от того, в какую из полостей нагнетается рабочая жид­кость (противоположная полость при этом соединяется со сливом).

Наиболее распространены в экска­ваторах с гидроприводом гидроци­линдры двустороннего действия с од­носторонним штоком; гидроцилиндры с двусторонним штоком (рис. 44, в) применяют в основном для привода поворота рабочего оборудования неко­торых навесных экскаваторов, причем подвижным звеном является корпус гидроцилиндра. Наружный конец што­ка обычно крепят шарнирно.

Схемы различных вариантов креп­ления к неподвижным элементам конструкции корпуса гидроцилиндра показаны на рис. 45. Жесткое крепле-

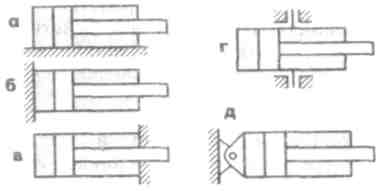

Рис. 45. Жесткое (а...в) и шарнирное (г, (?) крепления корпуса гидроцилиндра за корпус (а, г), заднюю (б, д) и перед­нюю (в) крышки

ние (рис. 45 а...в) применяют в основ­ном для небольших гидроцилиндров системы управления; в экскаваторо-строении чаще используют шарнир­ное крепление (рис. 45, г, д).

В обоих местах шарнирного креп­ления гидроцилиндров рабочего обо­рудования — у корпуса и штока — применяют сферические подшипники скольжения. Эти подшипники допу­скают поворот (на небольшой угол) пальца в любой плоскости, обеспечи­вают свободный монтаж и демонтаж шарнирного соединения и исключают заклинивание его при небольших перекосах из-за неточности изго­товления элементов рабочего обору­дования.

Гидроцилиндр (рис. 46) на давле­ние 16 МПа, используемый для рабо­чего оборудования экскаватора ЭО — 3322, состоит из следующих основных частей: собственно гидроцилиндра (гильзы 19 с приваренной к ней задней крышкой), навинченной на гильзу

передней крышки"9 & отверстием под шток, штока 18 с проушиной 2 и по­ршня 15. В проушине, ввинченной в наружный торец штока, и в проушине задней крышки гидроцилиндра уста­новлены с помощью пружинных колец сферические подшипники /.

Рабочая жидкость подается в пор­шневую и штоковую полости гидроци­линдра соответственно через отверстия Б и А. Герметичное разделение поршневой и штоковой полостей и передача усилия от давления в рабочей полости на шток создаются поршнем с манжетами 14 и уплотни-гельным кольцом 13. Поршень крепят на внутреннем конце штока гайкой 16, фиксируемой шплинтом 17. Манжеты удерживаются от осевого перемеще­ния по поршню манжетодержателями 12. Передняя крышка фиксируется на резьбе гильзы цилиндра контргайкой 10. Запрессованная в крышке втулка 21 служит направляющей для штока.

Утечкам из штоковой полости гидроцилиндра препятствуют уста­новленное в проточке крышки 9 уплот-нительное кольцо 8, а также манжета 6 и уплотнительные кольца 4 и 5 во втулке. От осевого перемещения при движении штока манжета 6 удержива­ется манжетодержателем 7. Со сторо­ны наружного торца установлен грязесъемник 3, который удержива­ется гайкой 22, ввернутой во внутрен­нюю резьбу крышки.

На штоке рядом с поршнем установлен демпфер 11, смягчающий

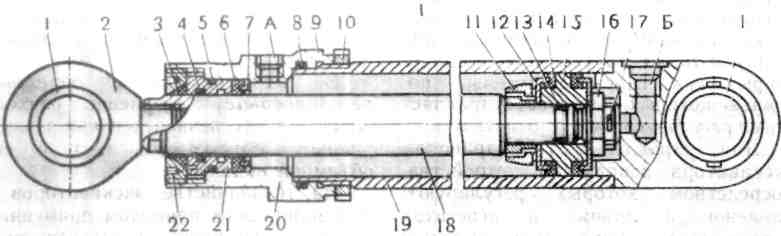

Рис. 46. Гидроцилиндры экскаватора ЭО-3322Д:

/ — сферический подшипник, 2 — проушина штока, 3 — грязесъемник, 4, 5, 8, 13 — уплонительные кольца,

6, 14 — манжеты, 7, 12 — манжетодержатели, 9 — передняя крышка, 10 — контргайка, // — демпфер,

15 — поршень, 16 — гайка поршня, 17 — шплинт, 18 — шток, 19 — гильза гидроцилиндра с задней крышкой,

20—кромка крышки, 21 — втулка передней крышки, 22 — гайка грязесъемника

удар поршня в переднюю крышку в конце его полного хода. В конце хода штока щель между кромкой 20 крышки и конической поверхностью демпфера, через которую рабочая жидкость выжимается поршнем из штоковой полости в отверстие А, уменьшается. При этом поршень затормаживается за счет дросселирования масла через уменьшающуюся щель.

Контрольные вопросы

1. Каковы особенности конструкции шесте­ренных насосов и гидромоторов? 2. Чем различаются устройства аксиально-поршневых насосов с наклонным блоком и наклонным диском? 3. Как регулируют объемную подачу жидкости в аксиально-поршневом насосе? 4. Каков принцип действия радиально-поршнево-го насоса? 5. Какие характерные элементы конструкции имеет высокомоментный радиально-поршневой гидромотор? 6. По каким признакам классифицируют гидроцилиндры? 7. Как рабо­тают демпфирующие устройства гидроцилинд­ров?
