Побудова креслення (і спосіб)

Повна інформація про креслення заноситься в колірні шари. На кожній фазі роботи з графічним редактором необхідна не вся наявна інформація, тому частина шарів роблять невидимими, щоб не перевантажувати креслення. Користувач може ввести нові шари, зокрема, для занесення ліній побудови, реперних крапок і інших допоміжних елементів.

Створимо шари Ось і Чертеж.

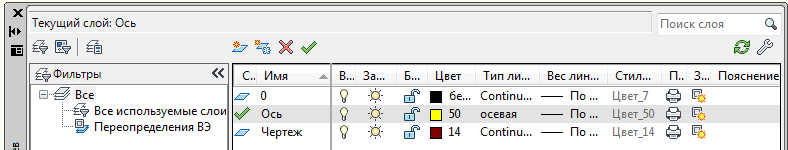

Виберемо команду (рівні) панелі інструментів „Слои”. Введемо нові шари. Вкажемо назву, колір, тип ліній.

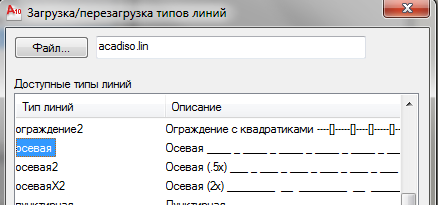

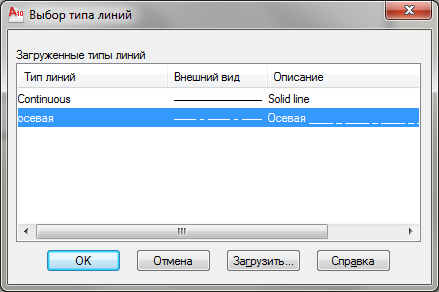

В ідкрийте «Тип линий» і завантажте тип ліній Осевая

Введемо одну вертикальну лінію що буде осьовою.

• Установите шар «Ось» (режим ОРТО повинний бути включений).

• Виберемо команду (відрізок)

• У командному рядку введіть 0,0 Enter

• Клацніть лівою кнопкою миші по напрямку вгору

• Esc

• З мініть масштаб перегляду за допомогою команди або

Установите шар «Чертеж» і виберіть команду .

В ведіть у командному рядку свої розміри (наприклад вар.№1):

0,0 Enter

57,0 Enter

57,9 Enter

39.6,9 Enter

6.5,20 Enter

6.5,95.8 Enter

3 4,105 Enter

34,135 Enter

0,135 Enter Enter

Для зручності зміняємо масштаб перегляду

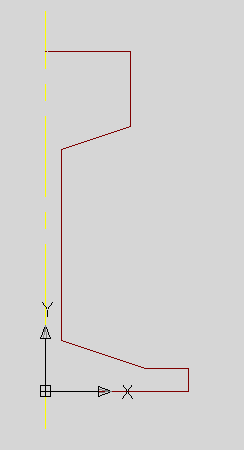

У результаті вийде половина профілю рейки, але без радіусів.

• В иберіть команду

• У командному рядку введіть Радіус Enter (або правою кнопкою миши)

• 2 Enter. Клацніть правою кнопкою миші

• Вкажіть лінії, між якими повинно бути виконане скруглення.

• Виберіть команду .

• У командному рядку з'явиться запрошення «Виберіть об'єкти». За допомогою рамки виділяємо креслення (усі лінії контуру стануть пунктирними), вибір об’єктів закінчуємо правою кнопкою миші або Enter.

• У командному рядку з'явиться «Перша крапка лінії дзеркального відображення». Виберіть верхню крапку на осьовій лінії.

• У командному рядку з'явиться «Друга крапка лінії дзеркального відображення». Установите покажчик нижньої крапці на осьовій лінії.

• У командному рядку з'явиться

Клацніть Enter, що означає «Ні».

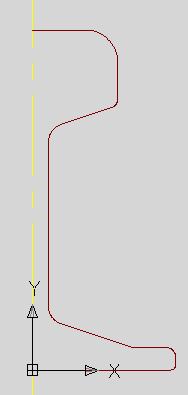

• П родовжимо штрихпунктирну лінію трохи далі за контури креслення – вибираємо лінію і перемістимо крайні сині точки.

Для розрахунків знадобиться калькулятор

Побудова креслення (ІІ спосіб)

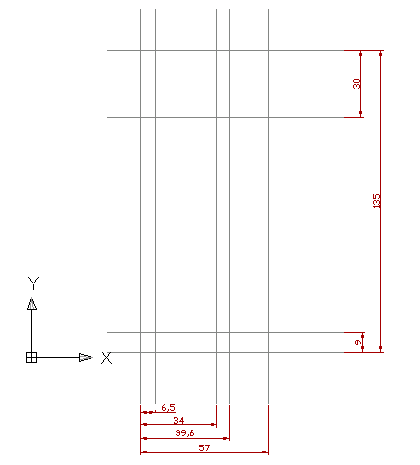

М ожна креслити допоміжні лінії за допомогою команди Копіювати або Подібність, які розташовані на потрібної відстані одна від іншої. Наприклад:

• Н акреслити першу лінію.

• Вибрати команду Подібність.

• Вказати відстань зміщення 6.5.

• Вказати базову лінію.

• Перемістити курсор в напрямок зміщення і натиснути Enter.

Таким чином створити всі вертикальні лінії

• Н акреслити лінію.

• Вибрати команду COPY.

• Вказати цю лінію.

• Вказати базову крапку.

• Перемістити курсор в напрямок копіювання ліній.

• Ввести з клавіатури підряд розміри, на які виконується копіювання ліній відносно обраної лінії

@0,9 Enter

@0,105 Enter

@0,135 Enter

Для побудови лінії (<1:3) в командному рядку можна ввести з клавіатури @-30,10

де: @ – прив’язка до останньої крапки

- 30,10 – параметри X Y лінії.

Для продовження лінії на потрібну відстань, вибираємо лінію (лівою кнопкою миші), вказуємо крайню крапку і продовжуємо до перетину потрібної лінії.

Зайві лінії можна Обрізати за допомогою команди , або продовжити за допомогою команди .

• Дати відповіді на запитання

1. Як можна вибрати об'єкти?

2. Що означають кнопки у рудку стану?

3. Які існують прив’язки до об’єктів?

4. Яки є команди редагування об’єктів?

5. Які переваги створення малюнка із застосуванням шарів?

6. Яким способом можна максимально швидко змінити поточний шар на інший?

7. Які дії необхідно виконати для отримання всіх властивостей об'єкту?

8. Яку команду рекомендується використовувати для побудови паралельних прямих і кривих?

9. Як відключити точки сітки в області малювання?

10. Яке контекстне меню відображається, якщо клацнути правої кнопкою миші, утримуючи нажатої клавішу SHIFT?

11. Яку кнопку слід включити, щоб побудувати вертикальний відрізок?
