ЗМІСТ:
1. Вихідні дані..................................................................................................................................3
2. Вибір конструкцій.......................................................................................................................4
3. Збір навантажень.........................................................................................................................7
4. Вихідні дані до розрахунок колони крайнього ряду ………….............................................10
5. Розрахунок колони крайнього ряду.........................................................................................11
6. Розрахунок фундаменту з підвищеною стаканною частиною
під колону крайнього ряду ..........................................................................................................18
7.Розрахунок попередньо напруженої двоскатної решітчастої балки покриття прольотом 18м…………………………………..............................................................................................25
Література......................................................................................................................................37
ВИХІДНІ ДАНІ
Промислова будівля проектується зі збірного залізобетонного каркасу.
Кількість прольотів – 2;
Крок крайніх колон – 12 м;
Крок середніх колон – 12 м;
Перший прольот – 24 м;
Наступні прольоти – 24 м;
Позначка головки кранової рейки – 9,65 м;
Довжина цеху – 84 м;
Вантажопідйомність кранів – 10 т;
Режим роботи кранів – легкий;
Тепловий режим роботи –опалюваний;
Умовно-розрахунковий опір грунту – 0,17 МПа;
Глубина залягання підошви фундаменту – 1,95 м;
Сніговий район будівництва – ІІІ;
Вітровий район будівництва – ІІІ;
Запроектувати – колону крайнього ряду, фундамент та безроскісну ферму L=24 м.
Вибір конструкцій
У відповідності до бланку завдання, одноповерхова промислова будівля виконується із збірного залізобетону з поперечними несучими рамами. У відповідності із завданням вибираємо типові залізобетонні конструкції:
Фундаменти
Фундаменти під збірні колони приймаються ступінчаті з підвищеною стаканною частиною. Відмітка верху підколонника приймається на 150 мм нижче умовної нульової відмітки рівня підлоги цеху для забезпечення можливості закінчення робіт нульового циклу до монтажу колон. Визначення розмірів фундаменту виконуємо після статичного розрахунку рами.
Колони
Таблиця 1
|
Висота приміщення |
Відмітка рейки |
Відмітка верху консолі |
Розміри |
Маса, т |
|||
hв |
d |
hn |
в |
|||||
Крайня К1 |
12,6 |
9,65 |
8,1 |
600 |
250 |
1050 |
500 |
11,7 |
Середня К2 |
12,6 |
9,65 |
8,1 |
600 |
300 |
1100 |
500 |
13,7 |

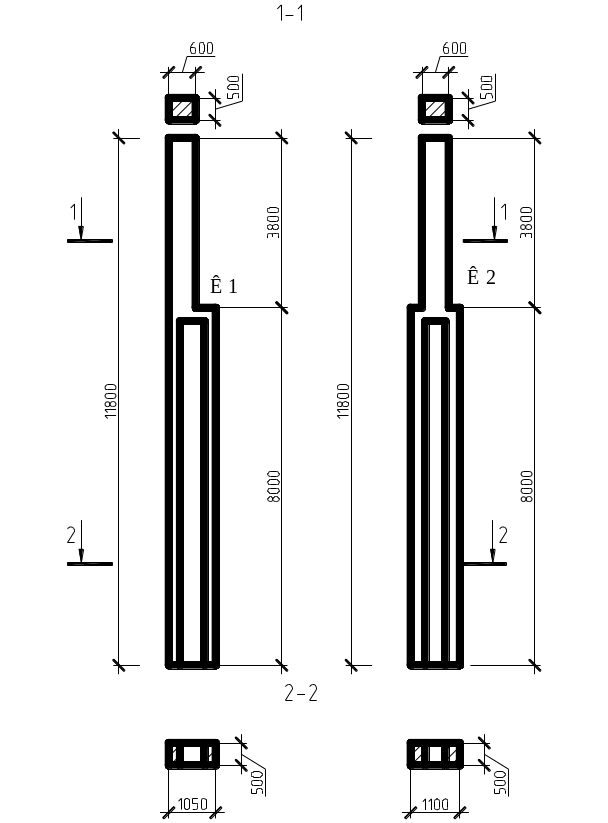

Рис.1. Колони
Підкранова балка
Таблиця 2
Проліт,м |
Вантажопідйомність,т |
Висота, мм |
Ширина поясів, мм |
Маса, т |
12 |
10 |
1200 |
650 |
10,3 |
Відстань від повздовжньої розбивочної вісі до вісі підкранової балки приймається 750 мм. (для кранів з вантажопідйомністю до 50 т.). Погонна маса підкранового шляху 0,5 т/м.
Рис.2. Переріз підкранової балки
Безрозкісна ферма
Таблиця 2
Проліт, м |
Крок, м |
Висота, мм |
Ширина поясів, мм
|
Маса, т |
Розрахункове навантаження з врахуванням снігу, кН/м2. |
|
в коньку |
на опорі |
|||||
24 |
12 |
3300 |
900 |
|
|
|

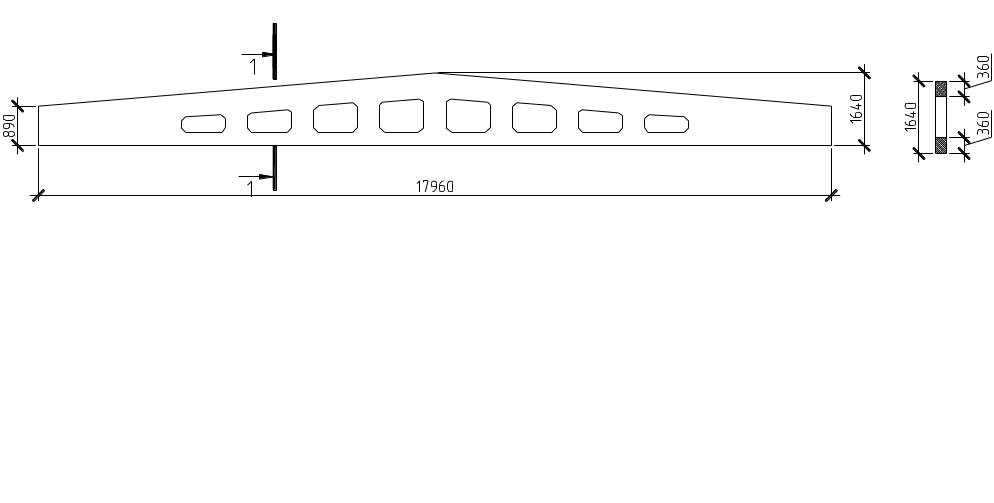

Рис.3. Балка покриття
Плити покриття
Таблиця 2
Розмір, м |
Ширина поясів, мм |
Маса, т |
Розрахункове навантаження з врахуванням снігу, кН/м2. |
3х12 |
|
|
|
Додаткові навантаження від замонолічення швів 0,18 кН/м2.

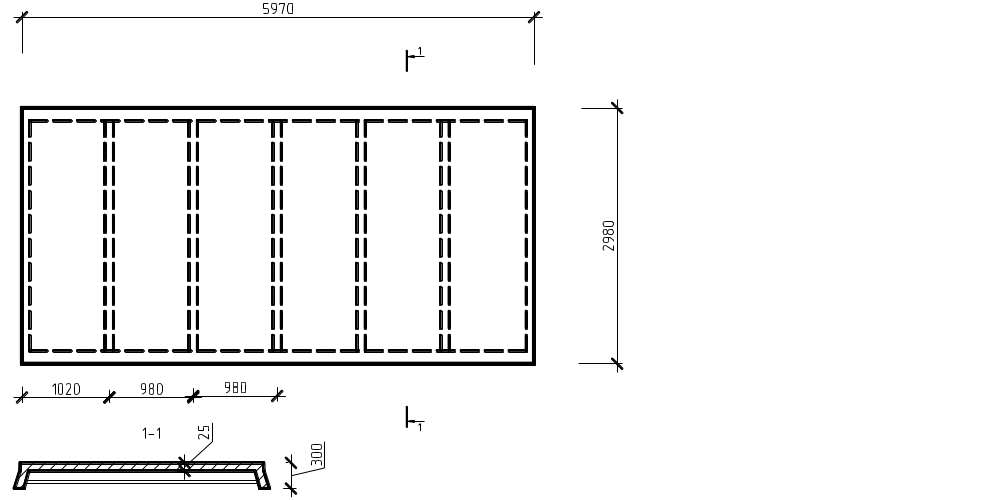

Рис.4. Плита
Стінові панелі
Таблиця 3
Приміщення опалюється |
Розмір, м |
Товщина, мм |
Маса, т |
1,2×12 |
300 |
5,6 |
|
1,8×12 |
8,5 |
Фундаментні балки
Таблиця 4
Крок колон |
Форма перерізу |
Довжина, м |
Розміри |
|||
висота |
ширина верху |
ширина низу |
Маса, т |
|||
12 |
Трапецїєвидна |
11,96 |
400 |
300 |
240 |
3,2 |
10,7 |
400 |
300 |
240 |
2,9 |
Мостові крани
Таблиця 4
Вантажопідємність, т |
Проліт |
В, мм |
К, м |
Легкий |
|
Вертикальні, кН |
Горизонтальні, кН |
||||
|
|
|
|
|
|
Вантажопідйомність — 10 т.;
Проліт — 18 м.;
В = 6300 мм.;
К = 4400 мм.;
Режим роботи легкий;
Навантаження вертикальне — 96 кН;
Навантаження горизонтальне — 2,9 кН;
Маса візка Q=3,8т Qк=20,5т
