2.4.2 Колонны
В здании принимаем основные колонны для зданий с мостовыми кранами. Верхние торцы колонн имеют закладные детали с анкерными стержнями для крепления балок покрытия. В боковой плоскости колонн крайнего ряда предусмотрены закладные детали для крепления стеновых панелей, кроме основных колонн предусмотрены колонны стенового фахверка. Колонны принимаем марок: К 42-1, К 48-1, К72-1, КФ 22, КФ 12.Нижним торцом колонны жёстко заделаны в фундаменты.

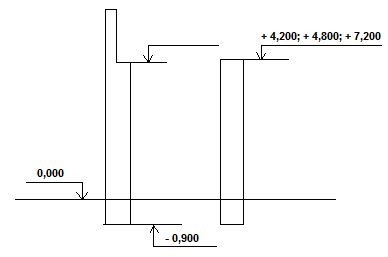

Рис. 2.4 Колонны крайнего ряда и фахверков
2.4.3 Стропильные конструкции
В здании в качестве несущих элементов покрытия принимаем сборные железобетонные балки для скатных покрытий. По верхнему поясу балок предусмотрены закладные детали для крепления плит покрытия. Принимаем марки – 1БО12-1, 1БДР18-1.

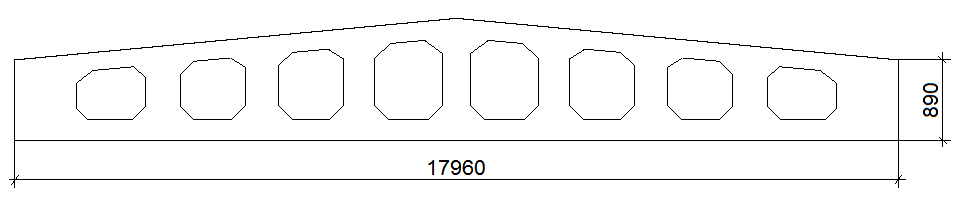

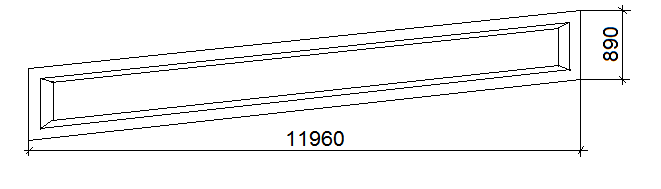

Рис. 2.5 Стропильные балки
2.4.4 Стены
В цехе запроектированы наружные стены из вермикулитобетонных панелей марки: ПСЛ 30. Стеновые панели крепят к колоннам каркаса сваркой закладных деталей.

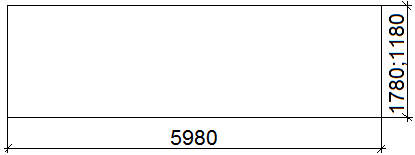

Рис. 2.6 Стеновые панели
2.4.5 Покрытие
В
здании запроектировано утепленное
покрытие по ребристым плитам. Плиты
покрытия сборные железобетонные марки
;
-
1, которые крепят к балкам при помощи
сварки закладных деталей. По плитам
укладывают пароизоляцию (толь), утеплитель
(минераловатные плиты), по которым делают
выравнивающую стяжку из цементно-печаного
раствора с наклейкой рулонного ковра
(изопласт).
Конструкцию покрытия смотри рис. 2.2.
2.4.6 Полы
В здании в основных п роизводственных участках предусмотрены бетонные полы.
Бетон 50 мм
Бетонная подготовка 100 мм
Уплотнённый грунт

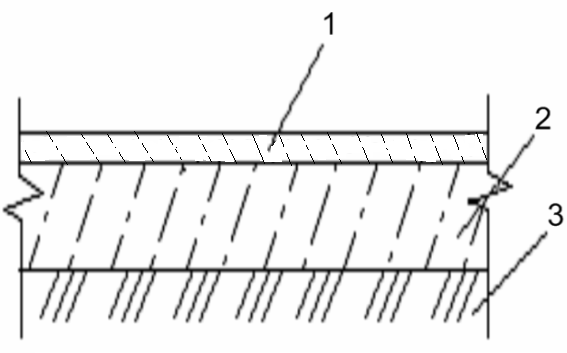

Рис. 2.7 Конструкция пола
2.4.7 Окна и ворота
Окна
В наружных стенах предусмотрено остекление из гнутых профилей стальных оконных панелей по осям «А» и «Г»

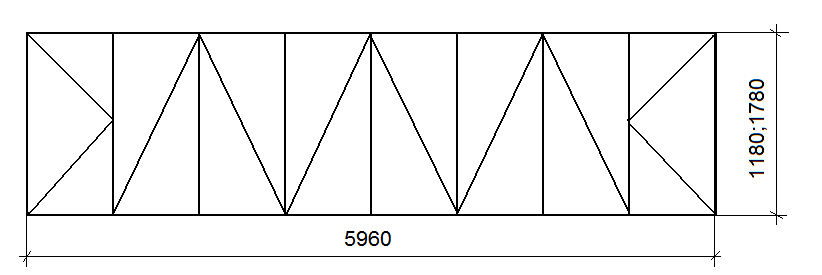

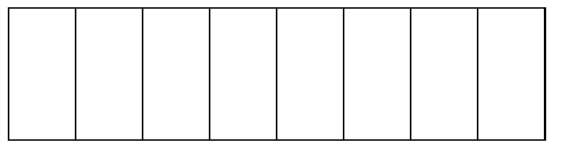

Рис. 2.8 Оконные панели
Ворота
В
здании приняты распашные ворота с
металлическими полотнами марки ВР
3,6×3,6. Снаружи перед воротами предусмотрены
пандусы с уклоном i
= 1:10

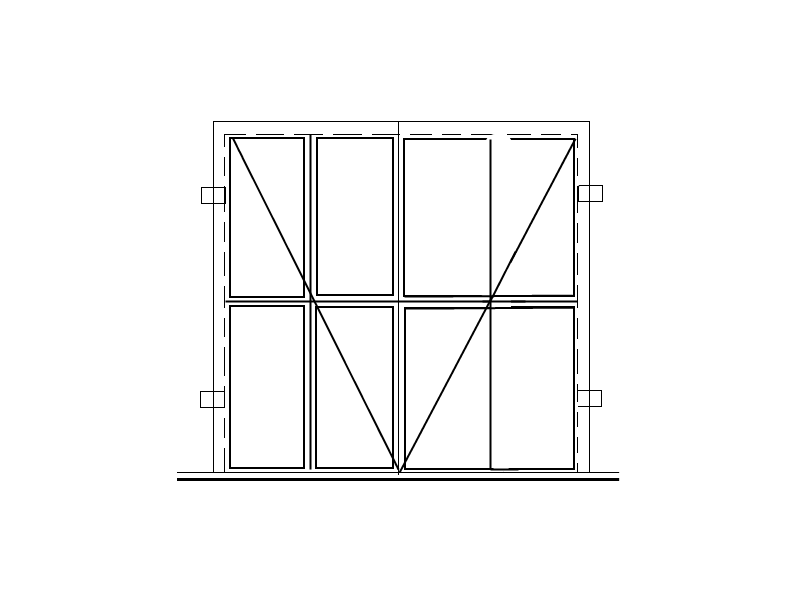

Рис. 2.10 Ворота
2.5 Подъемно-транспортное оборудование
В цехе предусмотрено подвесное оборудование в виде кран-балки грузоподъемностью Q = 1 т, которая представляет собой передвигающуюся балку по нижним поясам стационарных балок, закреплённых к нижним поясам балок покрытия.
2.4 Спецификация на основные элементы
Таблица 2.3
Марка |
Обозначение |
Наименование |
Кол-во |
Масса ед.кг |
Примечание |
1 |
2 |
3 |
4 |
5 |
6 |
Сборные железобетонные элементы |
|||||
ФБ 6 - 13 |
Серия 1.412-1 |
Балка фундаментная |
22 |
1400 |
|
ФБ 6 - 14 |
Серия 1.412-1 |
Балка фундаментная |
4 |
1300 |
|
К 42 - 1 |
Серия КЭ-01-49 |
Колонна |
11 |
1100 |
крайняя |
К 48 - 1 |
Серия КЭ-01-49 |
Колонна |
11 |
1800 |
крайняя |
К 72 - 1 |
Серия КЭ-01-49 |
Колонна |
22 |
3300 |
крайняя |
КФ - 12 |
Серия КЭ-01-55 |
Колонна |
2 |
1930 |
фахверка |
КФ - 22 |
Серия КЭ-01-55 |
Колонна |
4 |
3550 |
фахверка |
1БО12 - 1 |
Серия 1.462-1 |
Балка покрытия |
11 |
4500 |
|
1БДР 18 - 1 |
Серия 1.462-3 |
Балка покрытия |
11 |
8500 |
|
|
Серия 1.465-7 |
Плита покрытия |
96 |
2600 |
|
|
Серия 1.465-7 |
Плита покрытия |
4 |
2923 |
с отверстием |
БП 5-1 |
Серия КЭ-01-58 |
Перемычка |
4 |
700 |
ворота |
Сборные бетонные элементы |
|||||
ПСЛ 30 |
Серия 1.432-5 |
Панель стеновая |
102 |
2300 |
l=6; h=1,2 |
ПСЛ 30 |
Серия 1.432-5 |
Панель стеновая |
38 |
3500 |
l=6; h=1,8 |
БУ 30 |
Серия 1.432 |
Блок угловой |
24 |
90 |
а=0,33; h=1,2 |
БУ 30 |
Серия 1.432 |
Блок угловой |
4 |
|
а=0,33; h=1,8 |
БВ 30 |
Серия 1.432 |
Блок-вставка |
10 |
|
l=0,5; h=1,2 |
БВ 30 |
Серия 1.432 |
Блок-вставка |
4 |
|
l=0,5; h=1,8 |
Металлические элементы |
|||||
ПО 12 |
Серия ПР-05-50 |
Оконная панель |
27 |
|
l=6; h=1,2 |
ПО 18 |
Серия ПР-05-50 |
Оконная панель |
8 |
|
l=6; h=1,8 |
ВР 3,6х3,6 |
Серия ПР-05-36 |
Ворота |
4 |
|
|
