Средства черчения

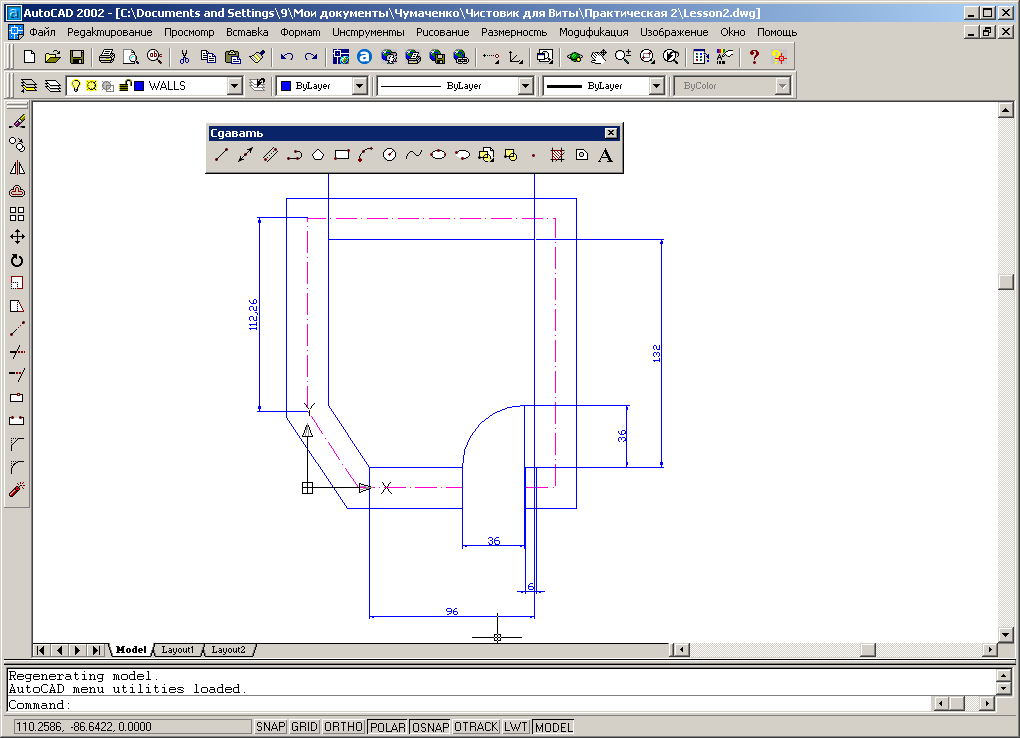

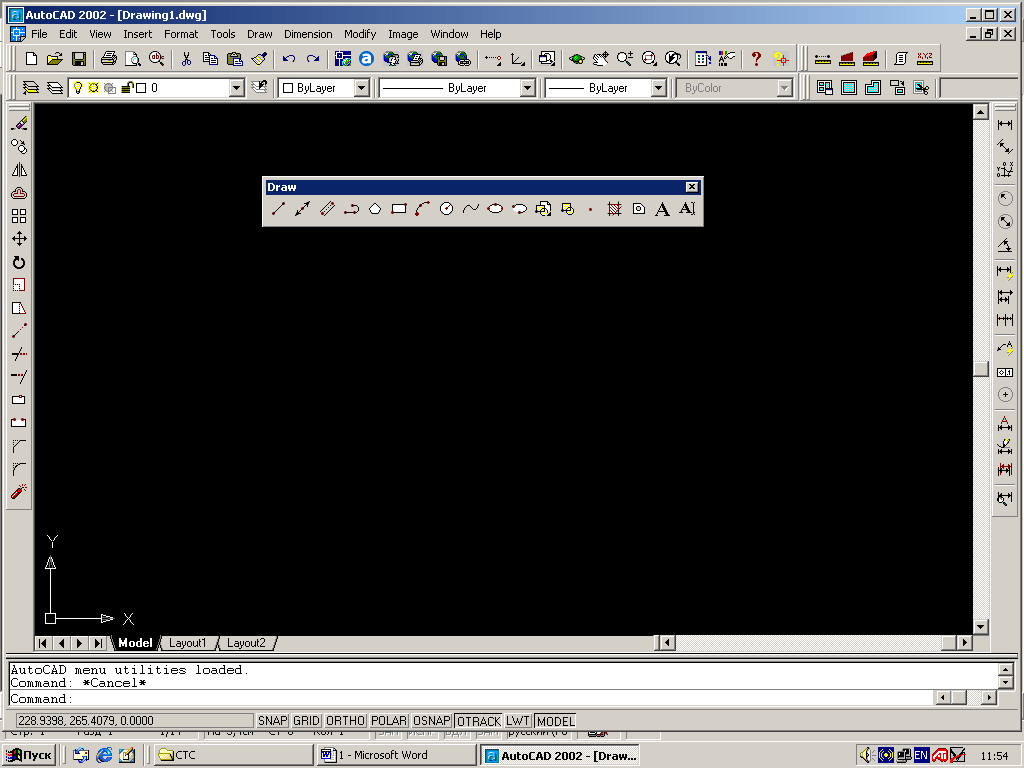

Команды, описанные в данном разделе, являются той базой, с которой начинающий пользователь может создавать несложные фрагменты машиностроительного чертежа. Все рассматриваемые здесь команды группируются в меню Draw.
1. Команды вычерчивания линий
Команда LINE (Линия) - Используется для вычерчивания отрезков прямых линий.
Вызов команды:
Командная строка: LINE (L)
Выпадающее меню: Draw и LINE
Инструментальная панель: Draw > LINE
В ответ на команду система выдает первый запрос:
Specify first point:
Задайте первую точку:
Второй запрос системы:
Specify next point or [Undo]:
Задайте следующую точку или ...
Третий запрос системы:
Specify next point or [Undo]:
Задайте следующую точку или ...
Последующие запросы системы:
Specify next point or [Close/Undo]:
Задайте следующую точку:
Возможные ответы:
ввести координаты конечной точки следующего отрезка прямой линии;
указать местоположение точки конца следующей линии на экране монитора с помощью графического курсора;
ввести символ U, если необходимо отказаться от последней введенной точки;
ввести символ С, если необходимо соединить текущую и первую точки ломаной линии (получить замкнутый многоугольник);
нажать клавишу ENTER для окончания работы с командой.
Команда PLINE - Служит для вычерчивания линии заданной толщины, состоящей из непрерывной последовательности отрезков прямых линий и дуг окружностей.
Вызов команды:
Командная строка: PLINE (PL)
Выпадающее меню: Draw > Polyline
Инструментальная панель: Draw > Polyline
В ответ на команду система выдает запрос:
Specify start point:
Задайте начальную точку:
После ввода данных в командной строке появляется сообщение о текущей толщине полилинии, а в следующей строке приводится запрос системы и список параметров команды:
Current line-width is 0.0000
Specify next point or [Arc/Halfwidth/Length/Undo/Width]:
Текущая ширина линии равна 0.0000
Задайте следующую точку или ...
Обратим внимание, что по умолчанию команда использует режим вычерчивания отрезков прямых линий.
Последующие запросы системы:
Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:
Задайте следующую точку или ...
Иные возможные ответы в режиме вычерчивания отрезков прямых линий:
W используется, если необходимо изменить толщину последующей линии.
Н используется, если необходимо изменить половину толщины последующей линии.
U используется, если необходимо отказаться от последнего вычерченного сегмента полилинии;
L используется, если необходимо следующую линию вычертить под тем же углом, что и предыдущую (если предыдущая линия — дуга окружности, то линия будет касательная к ней).
С используется, если необходимо соединить начальную и текущую точки полилинии отрезком прямой; после вычерчивания этого отрезка система заканчивает работу с командой;
А используется, если необходимо перевести команду в режим вычерчивания дуг окружностей, при этом список параметров команды изменяется на следующий:
Specify endpoint of arc or
[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/ Second pt/Undo/Width]:
Задайте конечную точку дуги или ...
Возможные ответы в режиме вычерчивания дуг окружностей:
А используется для построения дуги окружности при известном центральном угле, при этом система инициирует следующие запросы.
S используется для построения дуги окружности по трем точкам, при этом система инициирует следующие запросы.
R используется для построения дуги окружности по известному радиусу, при этом система инициирует следующие запросы.
L используется для перехода к режиму вычерчивания отрезков прямых линий.
D используется для явного задания направления вычерчивания дуги, при этом система инициирует дополнительные запросы.
CL используется для замыкания полилинии дугой окружности и завершения работы команды.
СЕ используется для явного задания центра дуги окружности; дополнительные запросы системы.
Команда SPLINE - Служит для вычерчивания гладких волнистых линий, линий обрыва или линий разграничения вида и разреза.
Вызов команды:
Командная строка: SPLINE (SPL)
Выпадающее меню: Draw > SPLINE
Инструментальная панель: Draw > SPLINE
Система AutoCAD вычерчивает неоднородные рациональные В-сплайны (NURBS-кривые). Сплайны могут быть как двумерными, так и трехмерными объектами, которые строятся на основе некоторого множества точек.
В ответ на команду система выдает первый запрос и дополнительный параметр:
Specify first point or [Object]:
Задайте первую точку или ...:
Второй запрос системы:
Specify next point:
Задайте следующую точку:
Последующие запросы системы:
Specify next point or [Close/Fit tolerance] <start tangent>:
Задайте следующую точку или ... <определите касательную к сплайну>:
Specify start tangent:
Задайте направление касательной в начальной точке линии:
Для выбора принятого по умолчанию направления касательной нажмите клавишу ENTER.
Перемещая точку, определяющую направление касательной, задайте форму кривой.
Команда RAY - Служит для вычерчивания луча; применяется в двухмерном и трехмерном черчении при выполнении вспомогательных построений, которые используются как база при вычерчивании контурных линий.
Вызов команды:
Командная строка: RAY
Выпадающее меню: Draw > RAY
В ответ на команду система выдает первый запрос:
Specify start point:
Задайте начальную точку:
Последующие запросы системы:
Specify through point:
Задайте точку, через которую пройдет луч:
Команда XLINE - Служит для вычерчивания прямой бесконечной линии; применяется в двухмерном и трехмерном черчении при выполнении вспомогательных построений, которые используются как база при вычерчивании контурных линий.
Вызов команды:
Командная строка: XLINE (XL)
Выпадающее меню: Draw > Construction Line
Инструментальная панель: Draw > Construction Line
В ответ на команду система выдает первый запрос и список дополнительных параметров:
Specify a point or [Hor/Ver/Ang/Bisect/Offset]:
Задайте первую точку или ...:
Последующие запросы системы:
Specify through point:
Задайте точку, через которую пройдет линия:
Н используется, если необходимо построить горизонтальную вспомогательную линию.
V используется, если необходимо построить вертикальную вспомогательную линию.
А используется, если необходимо построить вспомогательную линию под определенным углом к оси X.
В используется, если необходимо построить вспомогательную линию, делящую заданный угол пополам (биссектрису угла).
О используется, если необходимо построить на определенном расстоянии от указанного прямолинейного сегмента чертежа параллельную ему вспомогательную линию; при этом система инициирует дополнительные запросы.
Команда Multiline – Позволяет создавать
две параллельные линии.
Вызов команды:
Командная строка: Multiline (МL)
Выпадающее меню: Draw > Multiline
Инструментальная панель: Draw > Multiline
Первый запрос системы в ответ на команду:
Specify start point or [Justification/Scale/Style]:s
Выбрать один из трех вариантов создания мультилинии
Justification- выравнивание
Scale- расстояние между мультилинией
Style- стиль
Если мы выбираем Scale, то поступает запрос:
Specify start point or [Justification/Scale/Style]:
Задаем первую точку
Specify next point :
Задаем вторую точку:
Specify next point or [Close/Undo] :
Задаем следующую точку или…
Для продолжения построения линии, задаем следующие параметры или…
Close (С) – означает завершение операции.
Undo (U) – шаг назад.
Команда Point – Создание точки.
Вызов команды:
Командная строка: Point
Выпадающее меню: Draw > Point
Инструментальная панель: Draw > Point
Первый запрос системы в ответ на команду:
Specify a point:
Задать координаты точки:
Второй запрос системы в ответ на команду:
Specify a point:
Задать координаты точки:
Или нажать Enter для завершения команды.
