Создание чертежа
Создание нового чертежного файла
Для
создания нового чертежного файла
необходимо выполнить следующие действия:
Из меню File (Файл), выбираем New (Новый).

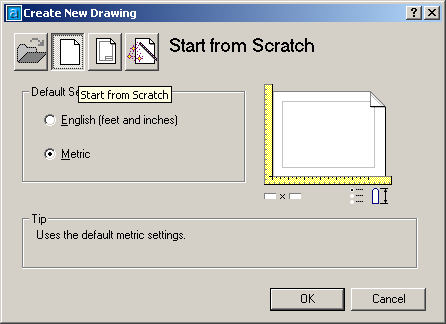

В диалоговом окне Create New Drawing (Создать новый чертеж), выбираем Start from Scratch (Начать с начала) и нажать ОК.
Установка среды чертежа
Чертеж, содержит параметры настройки следующих функций:
Единицы измерения Чертежа (десятичное число, представление, и так далее)
Ограничения (границы чертежа)
Чертеж средств (Привязка, Сетка)
Слои
Типы линий (Linetypes)
Размер бумаги.
Устанавливаем единицы измерения.

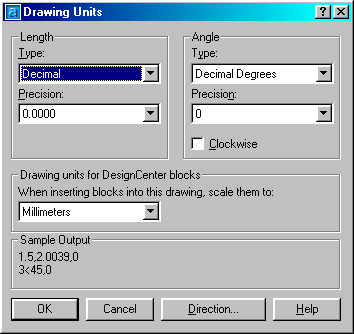

Из меню Format (Формат) Units (Модули) Drawing Units (Юниты рисования) - Единицы измерения.
В диалоговом окне Drawing Units, под вкладкой Length (Длина) выбираем: Type (Тип) - десятичный, Precision (Точность) - 0.00, и тогда нажимаем ОК.
AutoCAD использует десятичные единицы измерения по умолчанию.
Устанавливаем сетку и расстояние между точками сетки.

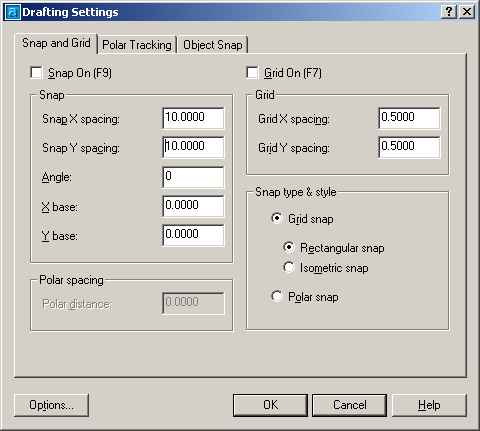

Из панели “Главного меню” выбираем Tools (Инструменты), затем Drafting settings (Установки черчения). В открывшемся окне выбираем закладку Snapand (Привязка и сетка) и под графой Grid (Сетка) указываем расстояние между точками сетки.
Устанавливаем
X, располагающийся под Сеткой к 10.0, и
выбираем ОК. (Интервал Y автоматически
устанавливается также - 10.0).
Чтобы видеть эффект Сетки и ее границы, вы должны изменить размер окна области чертежа.
Сетку можно включить при нажатии клавиши “F7” или в нижней строке экрана, нажав GRID.
Устанавливаем размеры чертежного листа.
Из меню Format (Формат), выберите Drawing Limits (Ограничения чертежа), в командной строке сразу появится запрос:
ON/OFF/<Lower left corner><0.00,0.00> (ON/OFF/ < нижний левый угол > < 0.00,0.00 >): Нажмите ENTER, чтобы принять значение по умолчанию.
Следом появится второй запрос (в скобках < > AutoCAD предлагает по умолчанию свои ограничения, если нам они подходят, то необходимо нажать ENTER, если нет, то в командной строке вводи необходимые ограничения):
U
Обратите внимание: Вы должны нажать
ENTER после того, как отвечаете на подсказку
AutoCAD.
Желательно устанавливать ограничения вашего чертежа немного больше чем графическая часть, которую вы хотите чертить. Поскольку вы сможете видеть границы чертежа, устанавливая сетку, потому что сетка простирается в пределах границ.
Открытие шаблона
Для
открытия шаблона необходимо выполнить
следующие действия:
1. Из меню File (Файл), выбираем New (Новый).

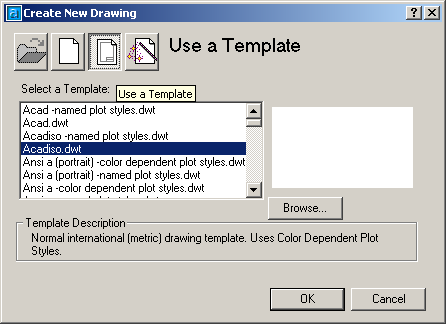

2. В диалоговом окне Create New Drawing (Создать новый чертеж), выбираем Use a Template (Использовать Шаблон).
3. В поле Template (Выбор шаблона), выбрать необходимый файл с расширением .dwt, и нажать ОК. Если такого шаблона нет, то через Browse (Поиск) находим папку в которой содержится данный шаблон.
AutoCAD открывает новый чертежный файл, используя параметры настройки шаблона .dwt.
