Размеры

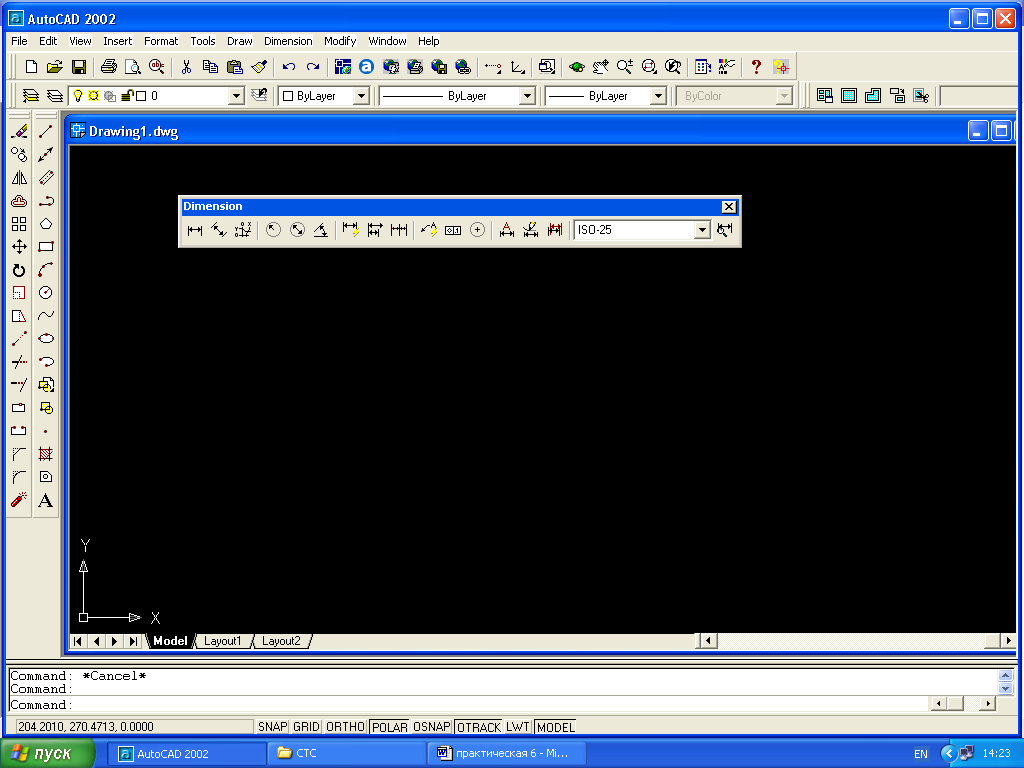

Для разметки объектов в AutoCAD применяется панель Dimension.
С помощью данной панели можно проставить размерность для прямоугольников, окружностей, улов, делать выноски и др.
1. Линейные размеры
Команда LINEAR (Линия) - Используется для определения размеров отрезков прямых линий и прямолинейных сегментов полилиний или блоков; команду можно применить для нанесения линейного размера окружности или дуги.
Вызов команды:
Командная строка: LINEAR
Выпадающее меню: Dimension > LINEAR
Инструментальная панель: Dimension > LINEAR
Первый запрос системы в ответ на команду:
Specify first extension line origin or <select object>:
Укажите первую точку:
Второй запрос системы:
Specify second extension line origin:
Укажите вторую точку:
Третий запрос системы:
Specify dimension line location or [Mtext/Text/Angle/Horizontal/Vertical/Rotated]:
Задайте местоположение размерной линии
М используется, если необходимо изменить размерный текст; при этом система открывает диалоговое окно многострочного текстового редактора Multiline Text Editor, позволяя использовать весь набор его средств. Угловые скобки <> в окне обозначают размерное число, которое определил AutoCAD. Если необходимо сохранить измеренную длину объекта и присоединить к размерному числу поясняющий текст, то текстовая строка дополнений должна включать угловые скобки. В этом случае ассоциативная связь размера с объектом не нарушается. Для того чтобы добавить текст перед размерным числом, поместите курсор перед угловыми скобками. Чтобы добавить текст после размерного числа, поместите курсор после угловых скобок. Если удалить угловые скобки и напечатать собственное размерное число, то ассоциативная связь этого размера с объектом нарушается.
Т используется, если необходимо изменить размерный текст, не обращаясь к редактору Multiline Text Editor. Чтобы добавить дополнительный текст перед размерным числом или после него, текст размещают перед угловыми скобками или после них. Для задания знака диаметра окружности следует ввести символьную последовательность % %с; знак градуса вычерчивается при вводе % %d, знак допуска «плюс-минус» требует ввода символов %%р.
А задать угол поворота размерного текста относительно размерной линии. В командной строке вводим угол поворота.
Н используется, если необходимо вычерчивание линейного размера с горизонтальной размерной линией.
V используется, если необходимо вычерчивание линейного размера с вертикальной размерной линией.
R поставить повернутый (наклонный размер). AutoCAD запросит:
Specify angle of dimension line:
Угол поворота размерной линии:
Угол задаем путем ввода числа в командную строку.
Команда ANGLE (Угол) - Используется для построения размера под наклоном.
Вызов команды:
Командная строка: ANGLE
Выпадающее меню: Dimension > ANGLE
Инструментальная панель: Dimension > ANGLE
Первый запрос системы в ответ на команду:
Specify first extension line origin or <select object>:
Укажите первую точку:
Второй запрос системы:
Specify second extension line origin:
Укажите вторую точку:
Третий запрос системы:
Specify dimension line location or [Mtext/Text/Angle]:
Задайте местоположение размерной линии
М ввести более сложный текст используя возможности мультитекста (текст в несколько строк). В командной строке вводим текст.
Т ввести другой размерный текст, отличающийся от текста предлагаемого по умолчанию.
А задать угол поворота размерной линии. В командной строке вводим угол поворота.
Команда BASELINE (Базовый) – Позволяет построить из одной и той же точки несколько линейных размеров.
Вызов команды:
Командная строка: BASELINE
Выпадающее меню: Dimension > BASELINE
Инструментальная панель: Dimension > BASELINE
Первый запрос системы в ответ на команду:
Specify a second extension line origin or [Undo/Select]<Select>:
Указываем размер или положение второй выносной линии:
Считается, что первой выносной линией был предыдущий размер.
Второй запрос системы:
Specify a second extension line origin or [Undo/Select]<Select>:
Указываем размер или положение следующей выносной линии или..:
В данном случае мы можем продолжить строить выносные линии или завершить выполнение команды.
U вернуть назад последние действие.
S создать другую базовую линию.
Команда CONTINUE (Размерная цепь) – Обеспечивает вычерчивание цепочки размеров, используя вторую выносную линию предыдущего размера как первую выносную линию текущего размера.
Вызов команды:
Командная строка: CONTINUE
Выпадающее меню: Dimension > CONTINUE
Инструментальная панель: Dimension > CONTINUE
Первый запрос системы в ответ на команду:
Specify a second extension line origin or [Undo/Select]<Select>:
Указываем размер или положение второй выносной линии:
Запрос начинается с указания второй размерной линии с учетом, что первой выносной линией был предыдущий размер.
Второй запрос системы:
Specify a second extension line origin or [Undo/Select]<Select>:
Указываем размер или положение следующей выносной линии или..:
В данном случае мы можем продолжить строить выносные линии или завершить выполнение команды двойным нажатием клавиши Enter.
U вернуть назад последние действие.
S создать другую базовую линию.
