Таким образом, диод Шоттки отличается малым падением напряжения при прямом включении.

В то время, как обычные кремниевые диоды имеют прямое падение напряжения около 0,6—0,7 вольт, применение диодов Шоттки позволяет снизить это значение до 0,2—0,4 вольт. Столь малое прямое падение напряжения присуще только диодам Шоттки с максимальным обратным напряжением порядка десятков вольт, выше же падение напряжения становится сравнимым с аналогичным параметром кремниевых диодов, что ограничивает применение диодов Шоттки.

ВАХ диодов Шоттки — строгая экспонента (рис. 1.8).

Frame6

Отличительные особенности диодов Шотки по сравнению с полупроводниковыми диодами других типов:

1. Малое прямое напряжение (Unp ~ 0,4 В, что на 0,2 В меньше, чем у обычных диодов).

2. Возможность получать требуемую высоту потенциального барьера посредством выбора соответствующего металла.

3. Значительная нелинейность вольтамперной характеристики при малых прямых смещениях.

4. Очень малая инерционность (частота перезарядки барьерной ёмкости 3...15 ГГц).

5. Низкий уровень ВЧ шумов (в трансформаторные блоки питания аналоговой аппаратуры).

6. Технологическая совместимость с интегральными схемами (шунтируются переходы транзисторов логических элементов).

7. Простота изготовления.

Использование диодов Шоттки:

в качестве СВЧ-диодов различного назначения (детекторные, смесительными, лавинно-пролётными, параметрическими, импульсными, умножительными);

в качестве приёмников излучения, детекторов ядерного излучения, тензодатчиков, модуляторов света;

в выпрямителях тока ВЧ, солнечных батареях и т.д.

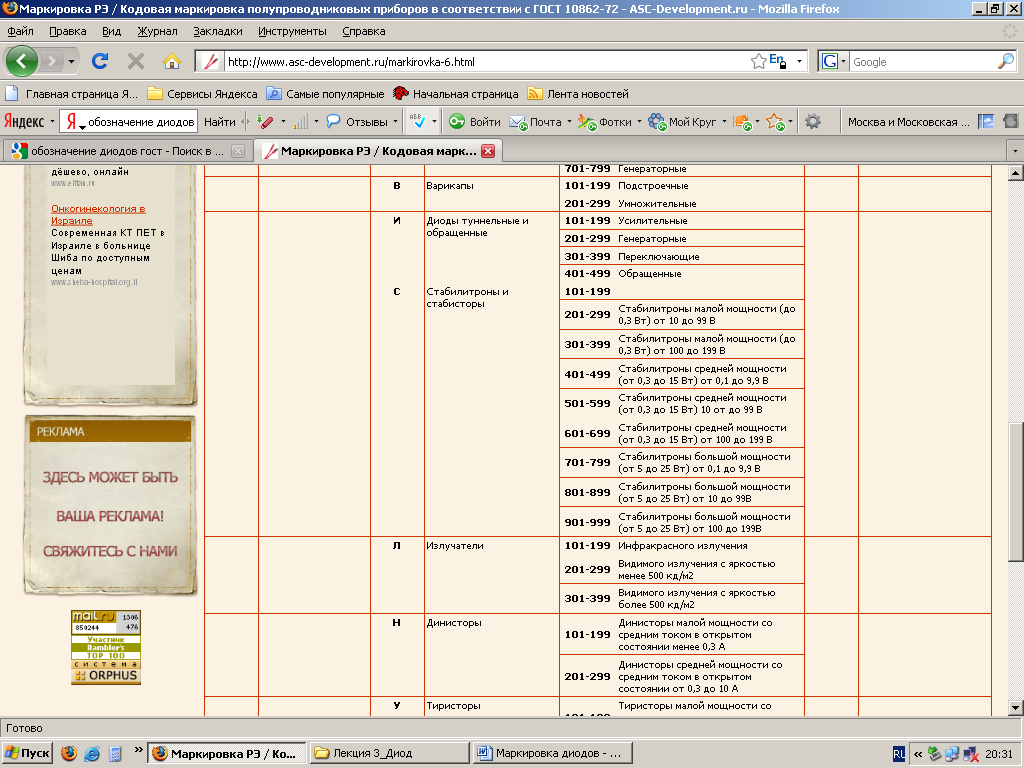

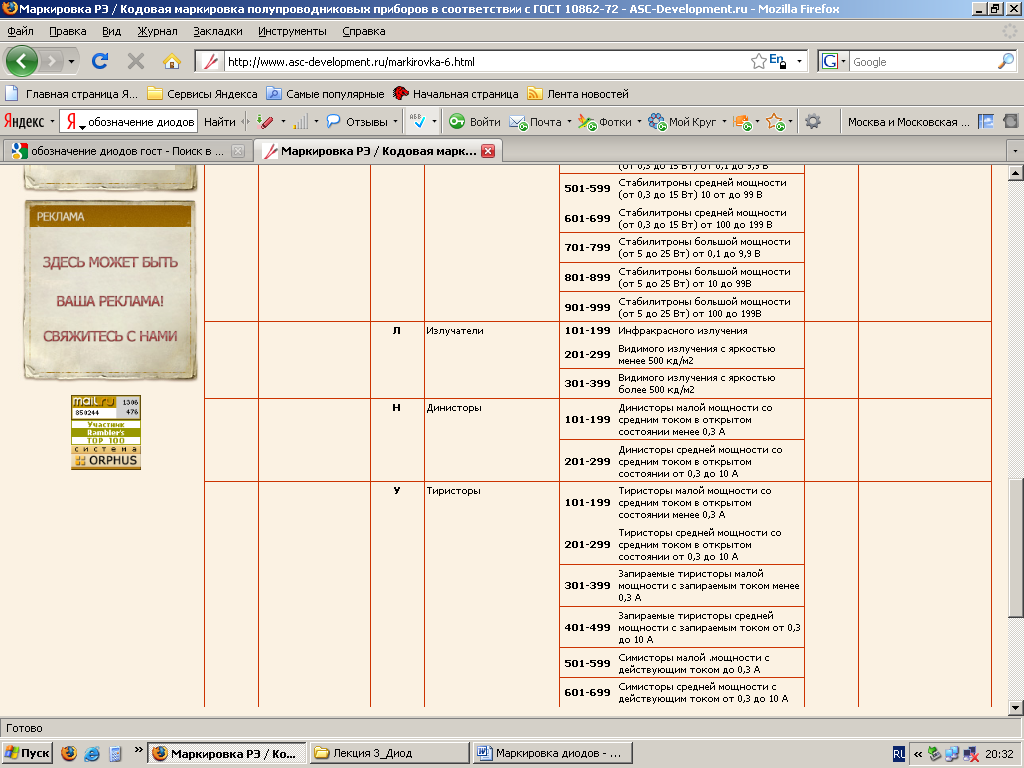

Маркировка полупроводниковых диодов (гост 10862-72)

Маркировка диодов состоит из четырех элементов:

1-й элемент

Исходный материал

2-й элемент

Подкласс

3-й элемент

Группа внутри подкласса

4-й элемент

Разновидность типа из данной группы приборов

Г или 1

Германий

Д

Выпрямительные диоды

101-999

Значения параметров

вольт-амперной характеристики

Буква

Классификация прибора, изготовленных по единой технологии

К или 2

Кремний

В

Варикапы

А или 3

Арсенид галлия или другие соединения галлия

И

Туннельный диоды

С

Стабилитроны и стабисторы

Л

Излучатели (светодиоды)

Пример: 2С251 – кремниевый стабилитрон малой мощности (до 0,3 Вт) от 10 до 50 вольт:

2 - кремниевый;

С - стабилитрон;

250 - малой мощности (до 0,3 Вт) от 10 до 50 вольт.

4-й элемент – буква (Е), определяющая классификацию прибора, изготовленных по единой технологии.

Пример:

2Ц202Е

2 - материал - кремний или его соединения;

Ц - подкласс прибора - выпрямительные столбы и блоки;

2 - цифра, определяющая основные функциональные возможности прибора - для столбов с постоянным или средним значением прямого тока 0.3 … 10 А;

02 - порядковый номер разработки технологического типа;

Е - буква, определяющая классификацию прибора, изготовленных по единой технологии.
