5.3 Пробивання і закладання отворів, борозен, гнізд і прорізів
Перед пробиваниям отворів роблять розмітку і встановлюють підмостки, якщо незручно працювати, стоячи на підлозі. Пимостки повинні бути такої висоти, щоб місце пробивания знаходилося на рівні грудей робітника; в такому положенні зручніше і легше працювати.
Отвори для електрокабелів і труб діаметром до 40 мм пробивають шлямбуром.
При пробиванні пилкоподібний кінець шлямбура приставляюсь до наміченого місця; шлямбур тримають перпендикулярно до стни і ударяючи кувалдою по тупому кінцю, періодично повертають його навколо своєї осі. Повертання шлямбура необхідно для того, щоб він не був забитий у кладку подібно до штиря. Через деякій час шлямбур витягають з гнізда і звільняють від уламків цегли та пилу. Більш раціональний способ влаштування отворів полягає у просвердлюванні їх електросвердлами або за допомогою спеціальних переносних станків.
Прямокутні отвори пробивають скарпелем чи відбійним молотком. Прибивания починають з верхньої частини отвору. Спочатку вибивають верхню цеглину, розколюючи и скарпелем і легкою кувалдою. Потім, забиваючи скарпель під постіль або вертикальний шов, вибивають наступну цеглину та ін. При товстих стінках пробивку отворів доцільно вести спочатку з одного боку на половину товгщини стіни, а потім з другого боку.
При пробиванні борозни на одному з її кінців роблять гніздо за профілем борозни, а потім одна за одною вибивають інші цеглини по наміченій лінії. Якщо в процесі роботи доводиться виби-
вати не цілу цеглину, а її частину, то на межі зколу цеглини спочатку роблять насічку, стукаючи кувалдою по скарпелю, а потім вже вибивають цеглину.

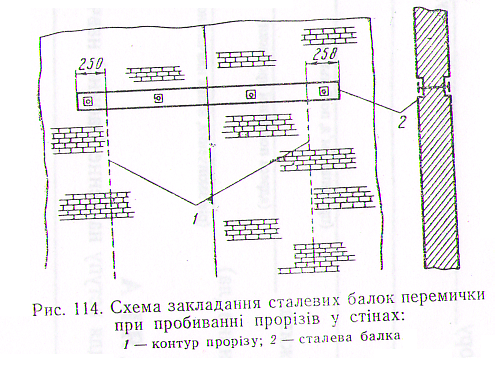

Перед пробиваниям великих отворів i прорізів спочатку над розміченим прорізом роблять з обох боків заглиблення на півцеглини. В ці заглиблеиня закладають залізобетонні перемички або стальні балки 2 із швелерів (рис. 114). Довжина відрізків, що закладаються, повинна бути на 0,5 м більша ніж ширина прорізу. На кінцях i у прольоті через 1 —1,5 м балки стягують між собою болтами. Bсi проміжки між верхом балок i кладкою зачеканюють жорстким цементним розчином i тільки після його твердіння починають пробивати проріз.
Дальше пробивания прорізу ведеться зверху вниз. Спочатку з обох боків нижче перемички пробивають борозни. Далі, поглиблюючи i розширюючи їх, роблять у стіні щілину на ширину прорізу, а далі розбирають кладку по рядах, застосовуючи ручний або механічний інструмент.
Закладання прорізів i отворів цеглою або каменями правильної форми виконують так само, як i кладку стін відповідної товщиии з перев'язкою i розшивкою швів або у пустошовку. Особливу увагу при цьому слід звертати на ретельие закладання верху прорізу або отвору. При укладані останнього верхнього ряду кладки проміжок між старою i новою кладками ретельно за- чеканюють густим цементним розчином. При цьому спочатку кладеться i зачеканюється останшй ряд забутки, а потім лицьові версти, які також зачеканюються.
5.4. Підводка фундаментов
Роботи по розширенню, заглибленню або замни частини старих фундаментів виконують за спеціально розробленим проектом, суворо дотримуючись черговості ведения робіт і заходи безпеки. Фундамент підводять невеликими ділянками завдовжки 1 — 1,5 м.
Роботи починають з розмітки стін і тимчасового їх кріплення. При заглибленні фундаментів стіни укріплюють покосами (рис. 117,а). Після цього викопують фундамент і виймають зпід нього грунт на першій ділянщ на потрібну глибину. Стінки заглиблення укріплюють дошками і розпірками. Далі на цій ділянці пішдготовляють основу нового фундаменту, трамбуючи її щебенем, і викладають кладку впритул зо підошви старого фундаменту. При цьому підошва старої кладки повинна бути ретельно очищена від грунту та щебеню, а кладка, що має недостатню міцність, розібрана. Шов між старою і новою кладками зачеканюють густим цементним розчином і щебенем.
Закінчивши підводку фундаменту на одній ділянці, переходять на другу, потім на третю і т. д. Підводка фундаментов може також проводитися одночасно на кількох ділянках із розривами між ними по 5—6 м.
З
апропонована
послідовність
ведения робіт
на ділянках
показана на рис. 117,6.

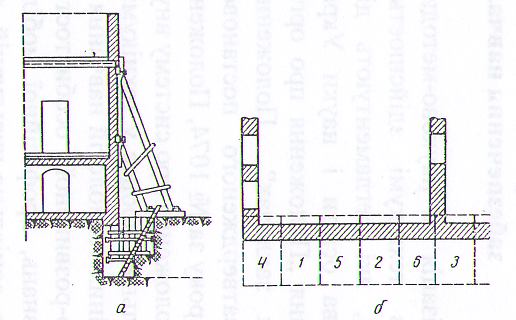

Рис. 117. Схема підведення нового фундаменту під стіни: укріпленя стіни підкосами; б — послідовшсть виконання робіТ, яка позначена цифрами.
Перед початком робіт по підведенню фундаменту на стіні повинні бути встановлені маяки для нагляду за можливою деформацією. Маяки треба виставити також на стінах будшель і споруд, якіи знаходяться безпосередньо у місцях підводки фундаменту. Такі ж заходи вживаються при закладанні нових фундаментів впритул до фупдаментів існуючих будівель. При цьому риття котлованів під нові фундаменти і кладку останніх виконують ділянками довжиною не більше 2 м з розривами по 2—4 м почергово, як встановлено проектом. В місця примикання нових фундаментів до існуючих влаштовують осідальний шов, конструкція якого вказуеться в проекті.
