Состав проектных модулей для автоматизированного проектирования режущего и вспомогательного инструмента.

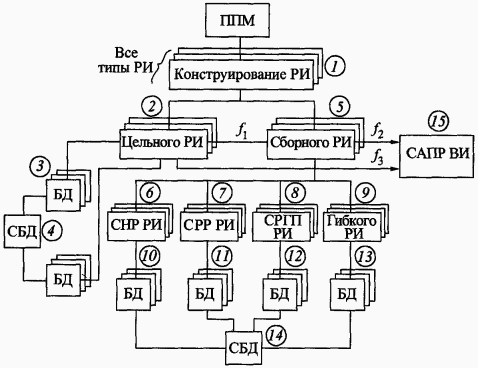

Схема проектных модулей для САПР осевых цельных режущих инструментов
По данной схеме САПР конструирования задан в сочетании с САПР вспомогательного инструмента (САПР ВИ). При сочетании таких САПР возникает надежность выбора оптимальной комбинации режущего и вспомогательного инструментов для заданного ТП и, кроме того, расширяется информативность как САПР РИ, так и САПР ВИ.
На рисунке выше в отдельных ППМ перечислена номенклатура инструментов, диапазон их размеров, материал инструментов и другие параметры, то есть краткая характеристика САПР РИ на каждый тип инструмента (блок 1).
В блоке 2 сосредоточены ППМ на проектирование цельных режущих инструментов. При разработке конкретных САПР РИ целесообразно объединять в группы сходные типы лезвийных инструментов, что позволит использовать для них одни и те же проектно-расчетные модули.
ППМ конструирования цельного инструмента поддерживается БД стандартного или нормализованного инструмента (блок 3) с соответствующей СБД (блок 4). В данном случае БД может быть общей для САПР РИ и производственного участка по его изготовлению.
Системы проектирования сборного РИ функционируют как САПР его узлов и деталей (блок 5).
Если задачей САПР цельного инструмента является проектирование одной детали, то САПР сборного инструмента предназначена для проектирования нескольких деталей (от двух и более) с последующей их компоновкой.
Сборный инструмент имеет признаки гибкой конструкции, о чем сказано выше. Поэтому выделяют ППМ на проектирование типов сборного инструмента, отличающегося по степени гибкости:
блок б содержит ППМ на проектирование сборного нерегулируемого инструмента (CPH РИ);
блок 7 содержит ППМ на проектирование инструмента, регулируемого на размер (CPP РИ);
блок 8 содержит ППМ на проектирование инструмента с регулировкой по геометрическим параметрам (СРГП РИ);
блок 9 содержит ППМ на проектирование автоматически переналаживаемого инструмента (гибкого РИ).
Каждый ППМ поддерживается БД (блоки 10-13), информационно объединенной в СБД (блок 14).

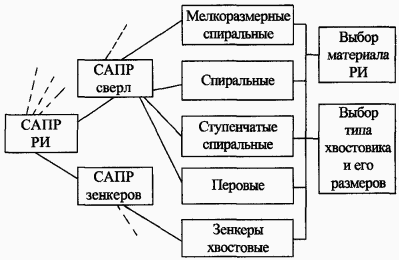

В качестве примера ниже показана схема ППМ цельных сверл и зенкеров
Развитие САПР РИ на предприятии по схеме способствует внедрению конструкций инструмента, соответствующих уровню автоматизации производства в целом.
Проектирование инструментальной оснастки предусматривает решение задач расчета, конструирования, изготовления и эксплуатации. Методы решения этих вопросов зависят от средств, которыми располагает конструктор. Современные информационные технологии дают возможность с высокой скоростью и точностью решать сложные вычислительные задачи, графически сопоставлять полученные результаты, оптимизировать параметры конструкций и осуществлять другие этапы проектирования.
Система режущих пластин, инструментов, вспомогательного инструмента.

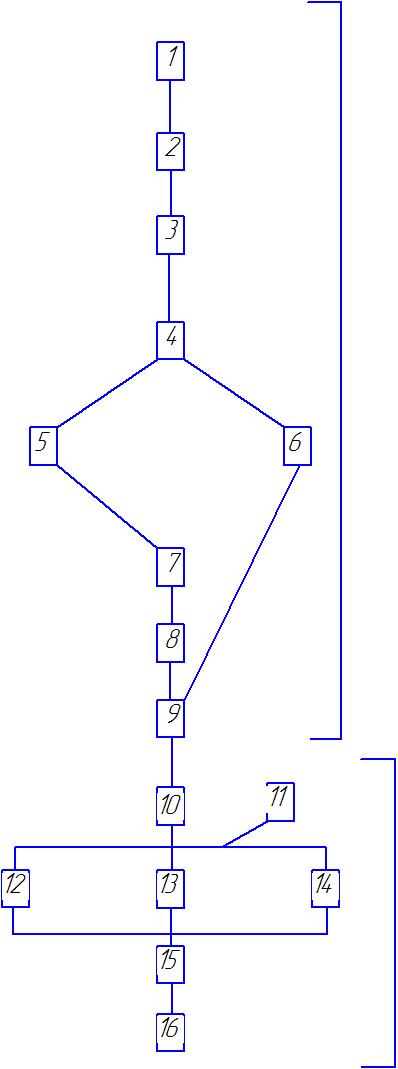

Обобщенная схема Инструментальной Системы
Вспомогательный инструмент.
Станки разных групп и размеров.
Система базированья, закрепления и автом. смены инстр. блоков.
крепежные части.
Система вспомогательного инструмента
Базисный агрегат.
цельный вспомогат. инстр.
Система базированья сменных наладок.
Сменные наладки.
РИ
Система базир. и закрепления РИ.
Крепежная часть РИ.
Система сменных реж. пластин.
Систем токарных резцов.
Система инструмена для обработки отверстий.
Система инструментов для фрезерования.
Обрабатывемые материалы.
Детали.
