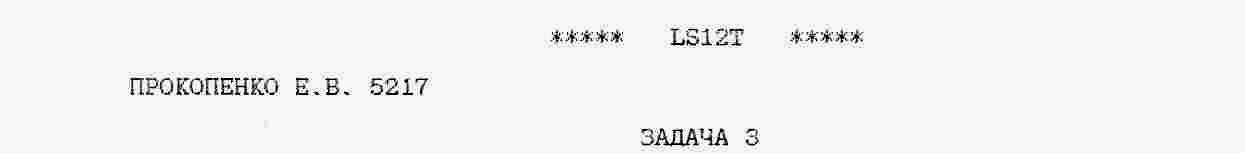

3.2.4.2 Друківка результатів розрахунку
Розрахунок теплообміну і гідравлічних опорів в топці і фестоні (або притопковому пучку) по нормативному методу (ЦКТИ)

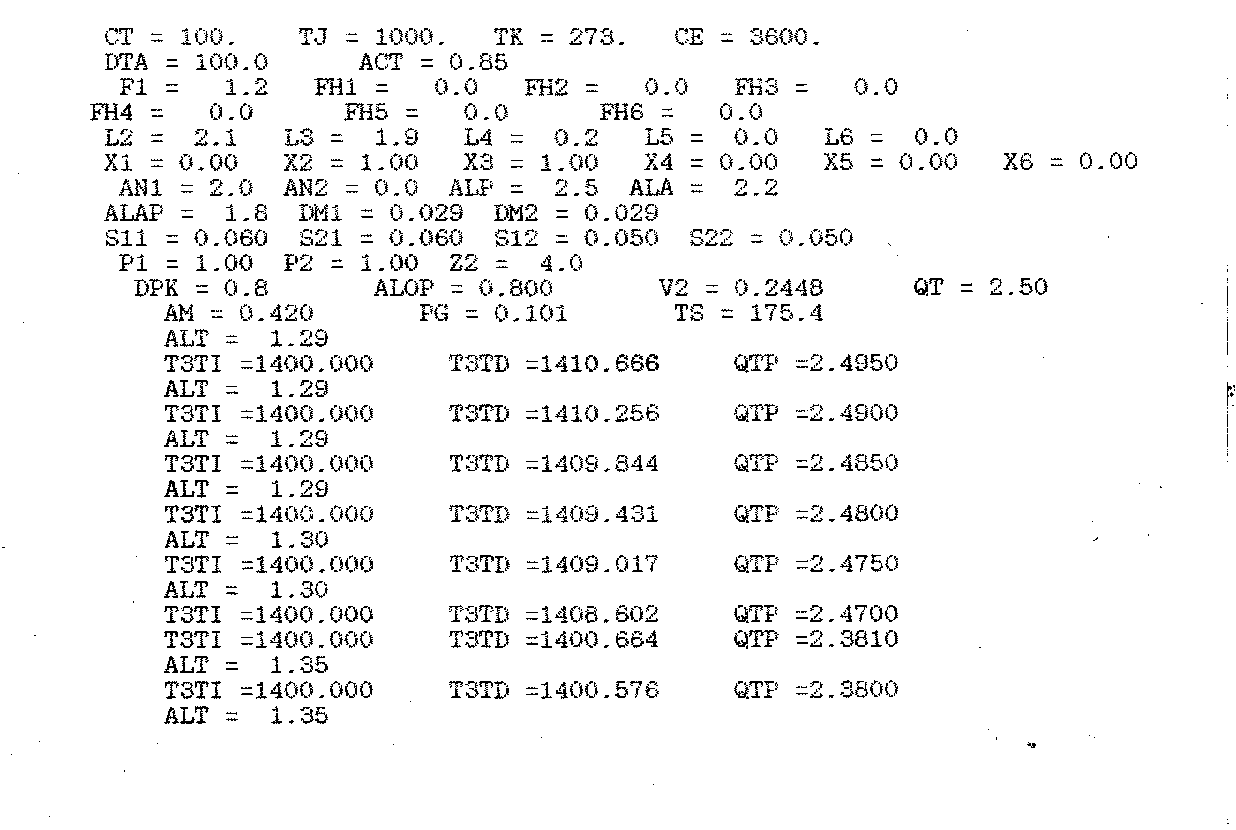

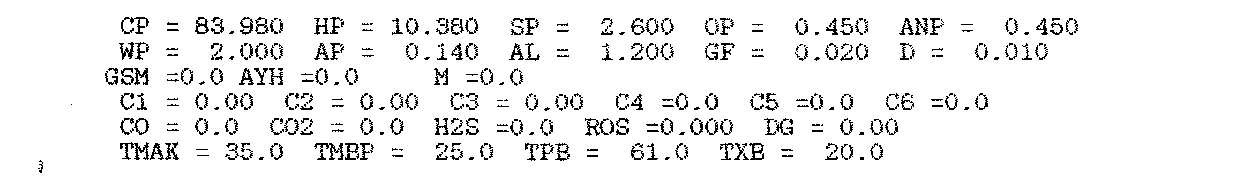

Вихідні дані

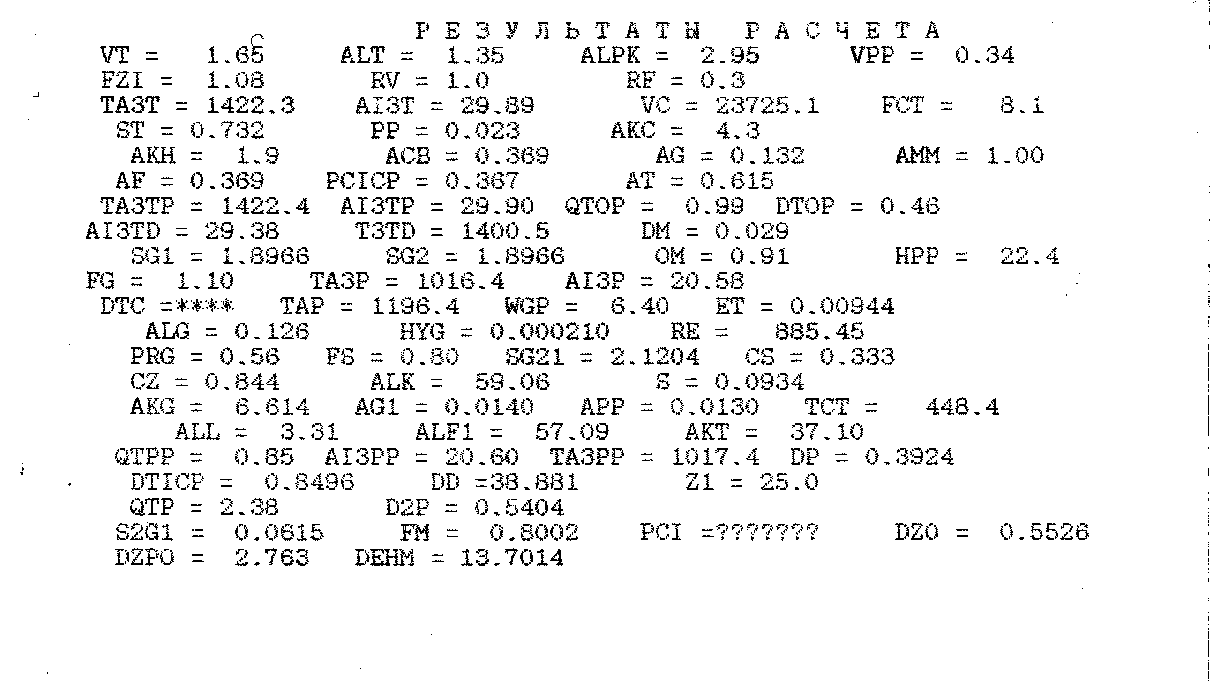

Результати розрахунку
Таблиця 3.8 Розшифровка ідентифікаторів
Іденти-фікатор |
Величина, одиниця виміру |
VT |
Об’єм топки, Vт, м3 |
ALT |
Довжина топки, Lт , м |
ALPK |
Габаритна довжина ПВК, Lк , м |
VPP |
Активний обсяг парового простору колектора, Vпк, м |
FZ1 |
Площа дзеркала випару, Fд.в, м |
RV |
Парове навантаження об’єму колектора, Rv, м /с |
RF |
Парове навантаження дзеркала випару, Rf, , м/с |
TA3T |
Прийняте значення температури за топкою, зт, оС |
Продовження таблиці 3.8
Іденти-фікатор |
Величина, одиниця виміру |
А13Т |
Відповідна зт ентальпія газів, Нзт, МДж/кг |
VC |
Середня сумарна теплоємність газів, ΣVC, Дж/(кг·К) |
FCT |
Площа стінок топки, Fст, м2 |
ST |
Товщина випромінюючого шару, S, м |
PP |
Парціальний тиск трьохатомних газів і водяних пар, Pn, MПа |
AKC |
Коефіцієнт ослаблення променів сажистими частками, Kс, 1/(МПа·м) |
AKH |
Коефіцієнт ослаблення променів трьохатомними газами, Кг, 1/(МПа·м) |
ACB |
Ступінь чорності світної частини факелу, асв |
AG |
Ступінь чорності не світної частини трьохатомних газів топки, аг |
AMM |
Частка світного факела, м |
AF |
Ступінь чорності факела, аф |
PCICP |
Коефіцієнт ефективності стін топки, ψэ |
AT |
Ступінь чорності топки, ат |
TA3TP |
Розрахункова температура за топкою, з.т, оC |
AI3TP |
Ентальпія газів за топкою, Нз.т, МДж/кг |
QTOP |
Теплота, яка сприйнята поверхнями нагрівання топки, Qт, МВт |
AI3TD |
Ентальпія газів з урахуванням тепловіддачі на підігрів повітря в обшивці, Нзтд, МДж/кг |
T3TD |
Температура газів за топкою дійсна, зтд, оC |

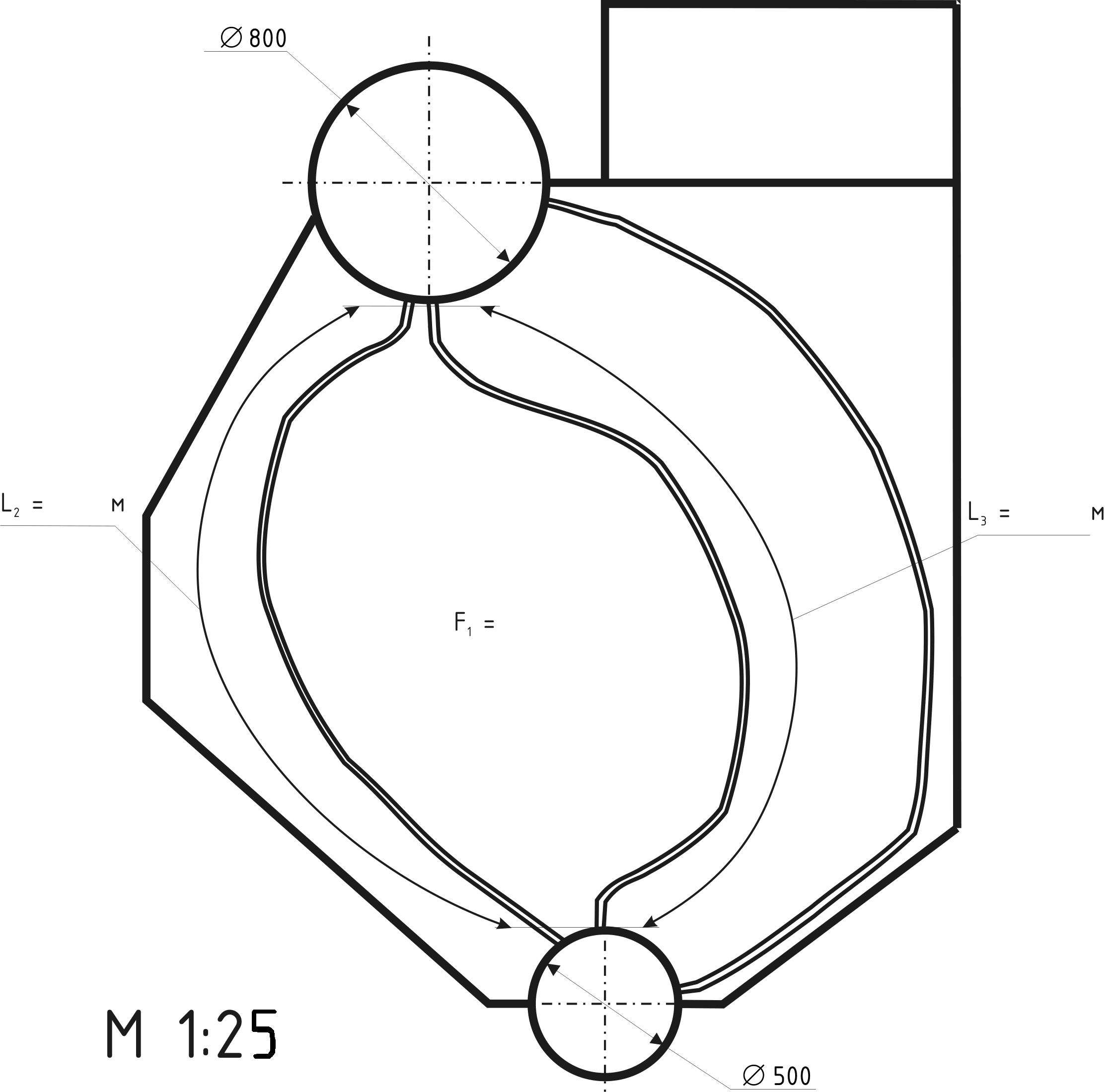

Рисунок 3.4 Ескіз топки котла
3.2.4.3 Розрахунок

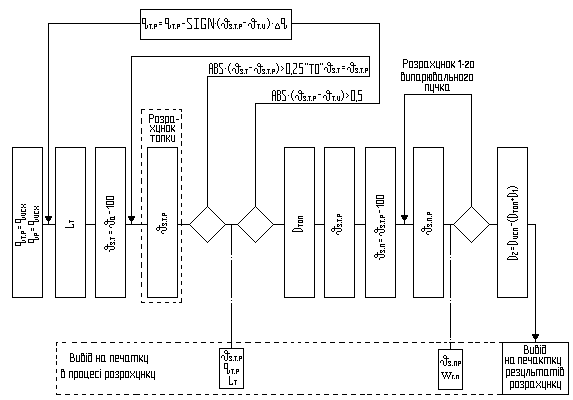

Розрахунок теплообміну в топці й у першому випарному пучку представлений у виді блок-схеми на (див. рисунок 3.5).
Рисунок 3.5 Блок-схема розрахунку теплообміну
в топці і у першому випарному пучку
