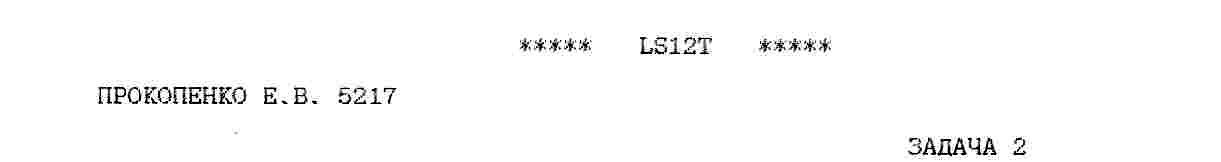

3.2.2.2 Друківка результатів розрахунку
Складання
попереднього теплового баланса та
розподіл наявного теплоперепаду по
поверхні нагріву парогенератора

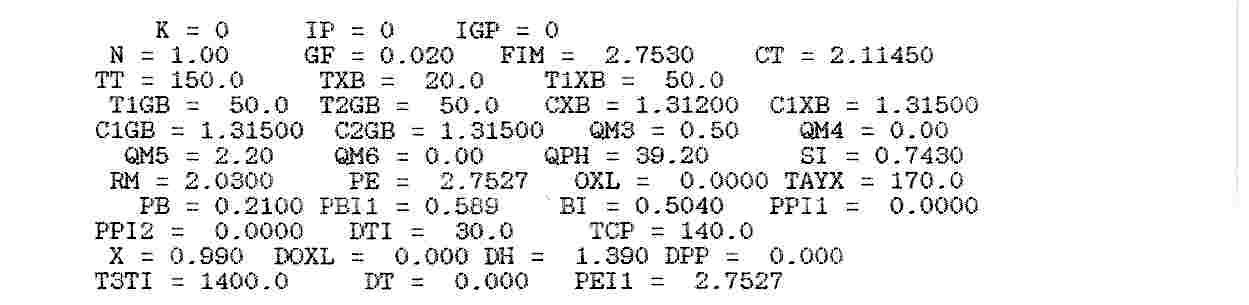

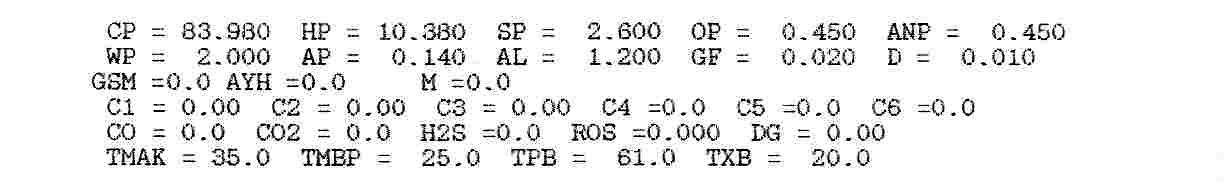

Вихідні дані
Розрахунок
за прийнятою температурою вихідних
газів: паровий підігрівач
повітря відсутній

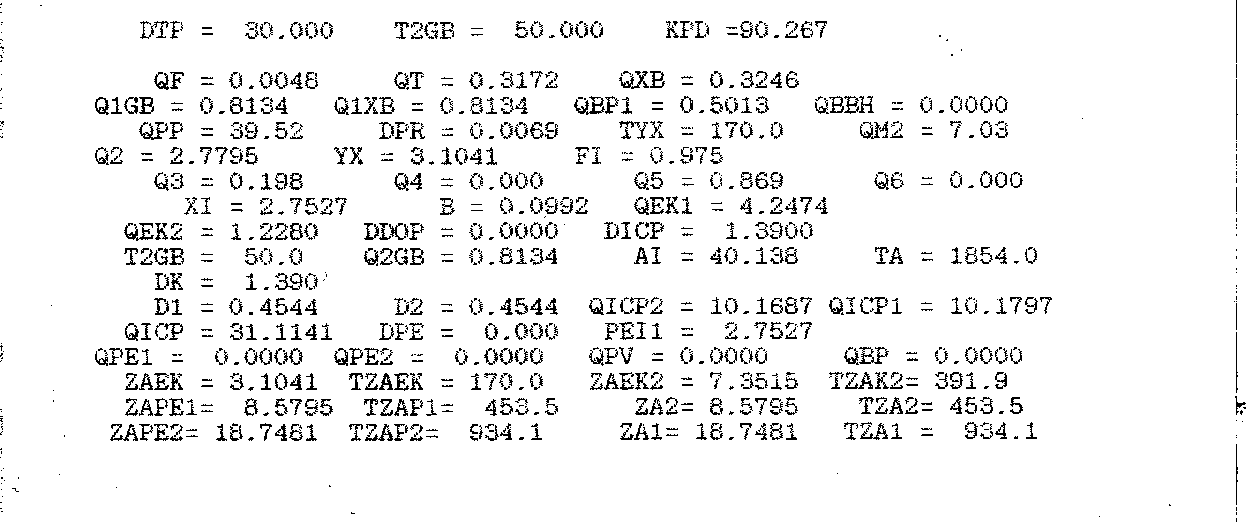

Результати розрахунку
Розшифровка ідентифікаторів представлена в таблиці 3.5.
Таблиця 3.5 Розшифровка ідентифікаторів розрахунку
Іденти-фікатор |
Величина, одиниця виміру |
DTP |
Розрахункове значення різниці між газами і водою в районі економайзера |
KPD |
Розрахункове значення ККД котла |
QF |
Фізична теплота пара, який розпилюється, МДж/кг |
QT |
Фізична теплота палива, Qт, МДж/кг |
QXB |
Теплота холодного повітря, Qхв, МДж/кг |
Q1GB |
Теплота повітря після зовнішнього повітря-підігрівника, Q1гп, МДж/кг |
Q1XB |
Теплота повітря після нагріву у міжобшивному просторі котла, Q1хп, МДж/кг |
QBP1 |
Теплота, яка сприймана повітрям у кожусі, МДж/кг |
QBBH |
Теплота повітря, яка сприйнята у зовнішньому повітря-підігрівнику, МДж/кг |
QPP |
Наявна теплота газів, Qрр, МДж/кг |
DPR |
Кількість води, яка продувається, кг/с |
TYX |
Розрахункова температура відхідних газів, оС |
QM2 |
Відносна втрата теплоти з відхідними газами, q2, МДж/кг |
Q2 |
Втрата з відхідними газами, віднесена до 1кг палива, Q2 , МДж/кг |
YX |
Ентальпія відхідних газів, Нвід, МДж/кг |
FI |
Коефіцієнт збереження теплоти, φ |
Q3 |
Втрата від хімічної неповноти згоряння, віднесена до 1кг палива, Q3, МДж/кг |
Q5 |
Втрата у навколишнє середовище, віднесена до 1кг палива, Q5, МДж/кг |
XI |
Ентальпія пари на виході із ПВК, hx, МДж/кг |
B |
Витрата палива В, кг/с |
QEK1 |
Теплота, яка віддана газами у 1-й секції економайзера, Qек1, МДж/кг |
Продовження таблиці 3.5
Іденти-фікатор |
Величина, одиниця виміру |
QEK2 |
Теплота, яка віддана газами у 2-й секції економайзера, Qек2, МДж/кг |
DDOP |
Кількість пари, яка утворилася у пароохолоджувачі ΔDох, кг/с |
DICP |
Кількість пари, яке вироблене в ПУ поверхні Dвип, кг/с |
T2GB |
Розрахункова температура гарячого повітря, t2гв, оС |
Q2GB |
Теплота гарячого повітря, Q2гв , МДж/кг |
AI |
Теоретична ентальпія продуктів згоряння, IА, МДж/кг |
ТА |
Теоретична температура продуктів згоряння палива, А, оС |
DK |
Паропродуктивність котла, Dк, кг/с |
D1 |
Паропродуктивність притопкового пучка, D1вип, кг/с |
D2 |
Паропродуктивність периферійного пучка, D2вип, кг/с |
QICP1 |
Теплота, яка віддана газами у притопковому пучці ПУ поверхні, Qвип1, МДж/кг |
QICP2 |
Теплота, яка віддана газами у притопковому пучці, Qвип2, МДж/кг |
QICP |
Кількість тепла, яке віддане газами у ПУ поверхні, Qвип, МДж/кг |
DPE |
Кількість пари, яка надходить у пароперегрівач, Dпе, кг/с |
PEI1 |
Ентальпія пари на виході із пароперегрівача, hпе, МДж/кг |
QPE1 |
Теплота, яка віддана газами у 1-й секції ПП, Q1ПЕ, МДж/кг |
QPE2 |
Теплота, яка віддана газами у 2-й секції ПП, Q2ПЕ, МДж/кг |
QPV |
Теплота, яка віддана газами у проміжному ПП, QПП, МДж/кг |
QBP |
Теплота, яка віддана газами в газовому повітря-підігрівнику Qпп, МДж/кг |
ZAEK |
Ентальпія газів за економайзером, Нза.ек, МДж/кг |
TZAEK |
Температура газів за економайзером, за.ек, оС |
ZAEK2 |
Ентальпія газів за 2-ю секцією економайзера, Н2за.ек, МДж/кг |
TZAEK2 |
Температура газів за 2-ю секцією економайзера, 2за.ек, оС |
Продовження таблиці 3.5
Іденти-фікатор |
Величина, одиниця виміру |
ZAPE1 |
Ентальпія газів за основним (1-а секція) пароперегрівачем, Н1ЗАПЕ, МДж/кг |
ZAPE2 |
Ентальпія газів за 2-ю секцією пароперегрівача, Н2ЗАПЕ, МДж/кг |
TZAP1 |
Температура газів за пароперегрівачем, ЗАПЕ, oС |
ZA2 (ZAEK) |
Ентальпія газів за периферійним пучком, МДж/кг |
TZA2 (TZAEK) |
Температура газів за периферійним пучком, оС |
TZAP2 |
Температура газів за 2-ю секцією пароперегрівача, 2ЗАПЕ, oС |
