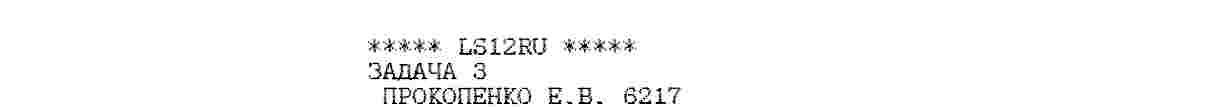

3.2.5.2 Друківка результатів розрахунку
Розрахунок теплообміну і гідравлічних опорів гладкотрубних конвективних поверхонь нагріву

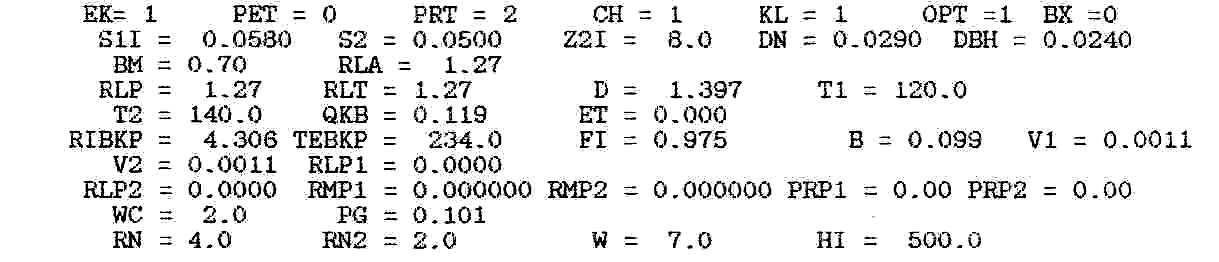

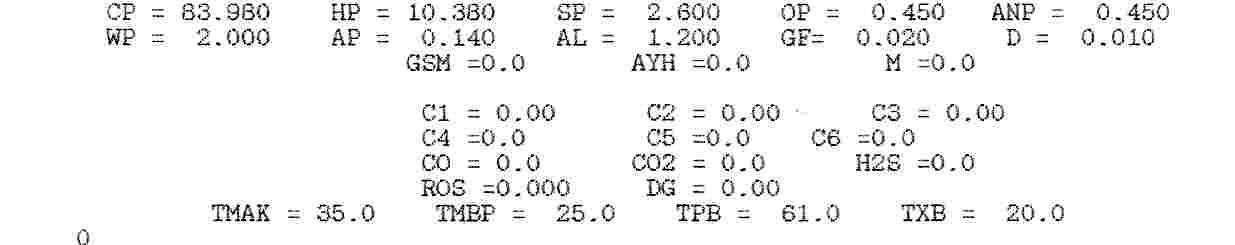

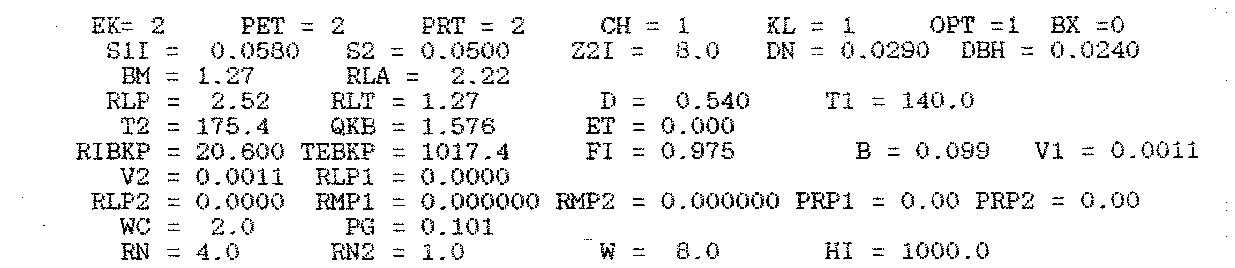

Вихідні дані
Пароутворююча поверхня труби малого погиба з перехресною схемою включення і шаховим розташуванням труб

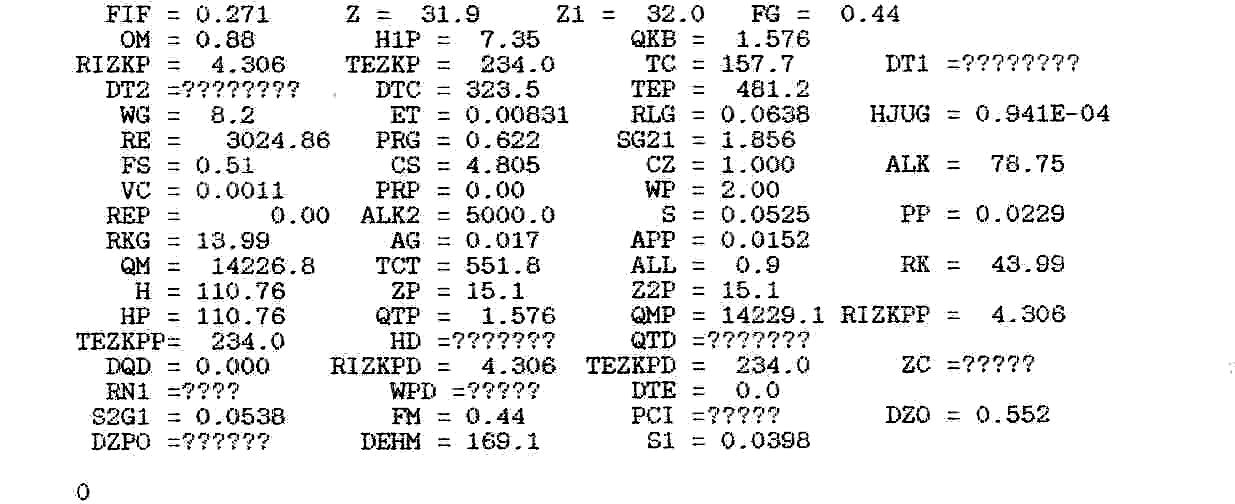

Результати розрахунку
Розрахунок теплообміну і аеродинамічних опорів глаткотрубних конвективних поверхонь нагріву
Вихідні дані
Економайзер змієвикового типу з перехресною схемою включення і шаховим розташуванням труб
Результати розрахунку
3.2.5..3 Розрахунок
До конвективних поверхонь нагрівання відносяться всі поверхні, які
розташовані за топкою: паро утворююча поверхня, економайзер (газовий).

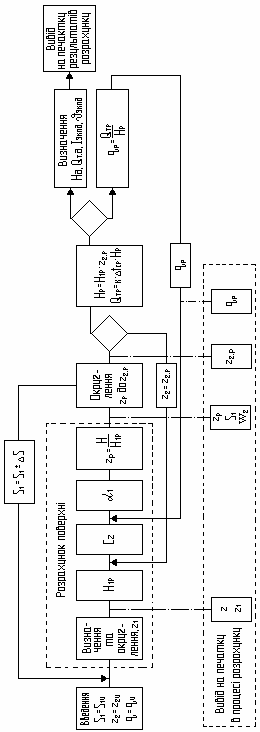

Розрахунок гладкотрубних конвективних поверхонь нагріву представлений у виді блок-схеми на (див. рисунок 3.6).
Рисунок 3.6 Блок-схема розрахунку гладкотрубних
конвективних поверхонь нагріву
Розшифровка ідентифікаторів представлена в таблиці 3.10.
Таблиця 3.10 Розшифровка ідентифікаторів
Іденти-фікатор |
Величина, одиниця виміру |
FIF |
Коефіцієнт
звуження газоходу трубами,
|
Z |
Кількість труб у ряді (вихідне) |
Z1 |
Округлене число труб у ряді |
FG |
Площа
прохідного звуження газоходу,
|
ОМ |
Коефіцієнт
повноти омивання труб газами,
|
H1P |
Площа
поверхні нагрівання ряду труб,
|
QKB |
Кількість
теплоти, що необхідна для нагрівання
середовища,
|
RIZKP |
Ентальпія
газів за поверхнею нагрівання,
|
TEZKP |
Температура
газів за поверхнею нагрівання,
|
ТС |
Середня
температура робочого середовища,
|
DT1 |
Більша
різниця температур газів і робочого
середовища,
|
DT2 |
Менша
різниця температур газів і робочого
середовища,
|
DTC |
Середній
температурний напір поверхні
нагрівання,
|
ТЕР |
Температура
потоку газів,
|
WG |
Швидкість
потоку газів,
|
ЕТ |
Коефіцієнт забруднення поверхні, , м∙К/Вт |
RLG |
Коефіцієнт
теплопровідності газів,
|
HJVG |
Коефіцієнт
кінематичної в'язкості газів,
|
RE |
Критерій Рейнольдса газів, Rе |
PRG |
Критерій Прандтля газів, Рr |
SG21 |
Відносний
діагональний крок,
|
FS |
Відношення
|
CS |
Коефіцієнт форми пучка CS |
CZ |
Коефіцієнт,
що враховує число рядів у пучку,
|
ALK |
Коефіцієнт
тепловіддачі конвекцією від газів
до стінки,
|
Продовження таблиці 3.10
Іденти-фікатор |
Величина, одиниця виміру |
VC |
Середній
питомий об’єм
середовища,
|
PRP |
Критерій Прандтля пари, Рr |
WP |
Швидкість
пари,
|
REP |
Критерій Рейнольдса пари, Re |
ALK2 |
Коефіцієнт
тепловіддачі конвекцією від стінки
до середовища,
|
S |
Товщина випромінюючого шару у конвективному пучку, S, м |
РР |
Парціальний
тиск RO2
і Н2О,
|
RKG |
Коефіцієнт
ослаблення променів газами,
|
AG |
Ступінь
чорності газів,
|
АРР |
Приведений
ступінь чорності,
|
QM |
Щільність теплового потоку поверхні, q, МВт/м2 |
ТСТ |
Температура
стінки (зовнішнього шару),
|
ALL |
Коефіцієнт
тепловіддачі випромінюванням в
конвективній поверхні, |
RK |
Коефіцієнт теплопередачі, К, Вт/(м2К)) |
Н |
Площа конвективної поверхні нагрівання, Нн, м2 |
ZP |
Число
рядів до округлення,
|
Z2P |
Число
рядів після округлення,
|
HP |
Площа поверхні нагрівання після округлення, Нр, м2 |
QTP |
Кількість
теплоти, що сприйнята поверхнею
нагрівання,
|
QMP |
Щільність теплового потоку, q, кВт/м2 |
RIZKPP |
Ентальпія
газів за поверхнею нагрівання,
|
TEZKPP |
Температура
газів за поверхнею нагрівання,
|
HD |
Площа
поверхні нагрівання після остаточного
компонування,
|
Продовження таблиці 3.10
Іденти-фікатор |
Величина, одиниця виміру |
QTD |
Фактичне теплосприйняття поверхнею, QКД, МВт |
DQD |
Величина
відхилення теплосприйняття,
|
RIZKPD |
Фактична
ентальпія газів за поверхнею нагрівання
|
TEZKPD |
Фактична
температура газів за поверхнею
нагрівання,
|
Важливим фактором розрахунку конвективних поверхонь нагрівання є визначення необхідної достатньої поверхні теплообміну. Знаючи поверхню теплообміну, уточнюється компонування і кількість труб у пучках ПУ поверхні і водяному економайзері відповідно.
При
прийнятих геометричних розмірах b, l,
конвективних поверхонь нагрівання
число труб у ряді
не буде цілим числом, його округляють
з точністю до 2 %. Необхідне число рядів
z1необ
повинне бути цілим (в ПУ) і кратним двом
або чотирьом (в економайзері).
Для того щоб здійснити та забезпечити точність розрахунку треба коректувати необхідну достатню поверхню теплообміну, змінюючи інтенсивність теплопередачі. Якщо зменшити поперечний крок труб у пучку, то виростуть значення швидкості руху димових газів (середовище, яке гріє), що приводить до збільшення значення коефіцієнта теплопередачі і зменшенню необхідної достатньої поверхні теплообміну.
