Деревоподібна топологія мережі

Останнім часом значного поширення набули локальні мережі деревоподібної топології (рис. 2.23). У таких мережах вузлами комутації здебільшого є високошвидкісні концентратори або комутатори. Найхарактернішим представником мереж з такою топологією є мережа 100VG-AnyLan. Слід зазначити, що високошвидкісний варіант магістральної мережі Ethernet — Fast Ethernet також має деревоподібну структуру.

Відключення або вихід із ладу однієї з ліній мережі або самого комутатора, як правило, не має значного впливу на працездатність тієї частини локальної мережі, що залишилася.

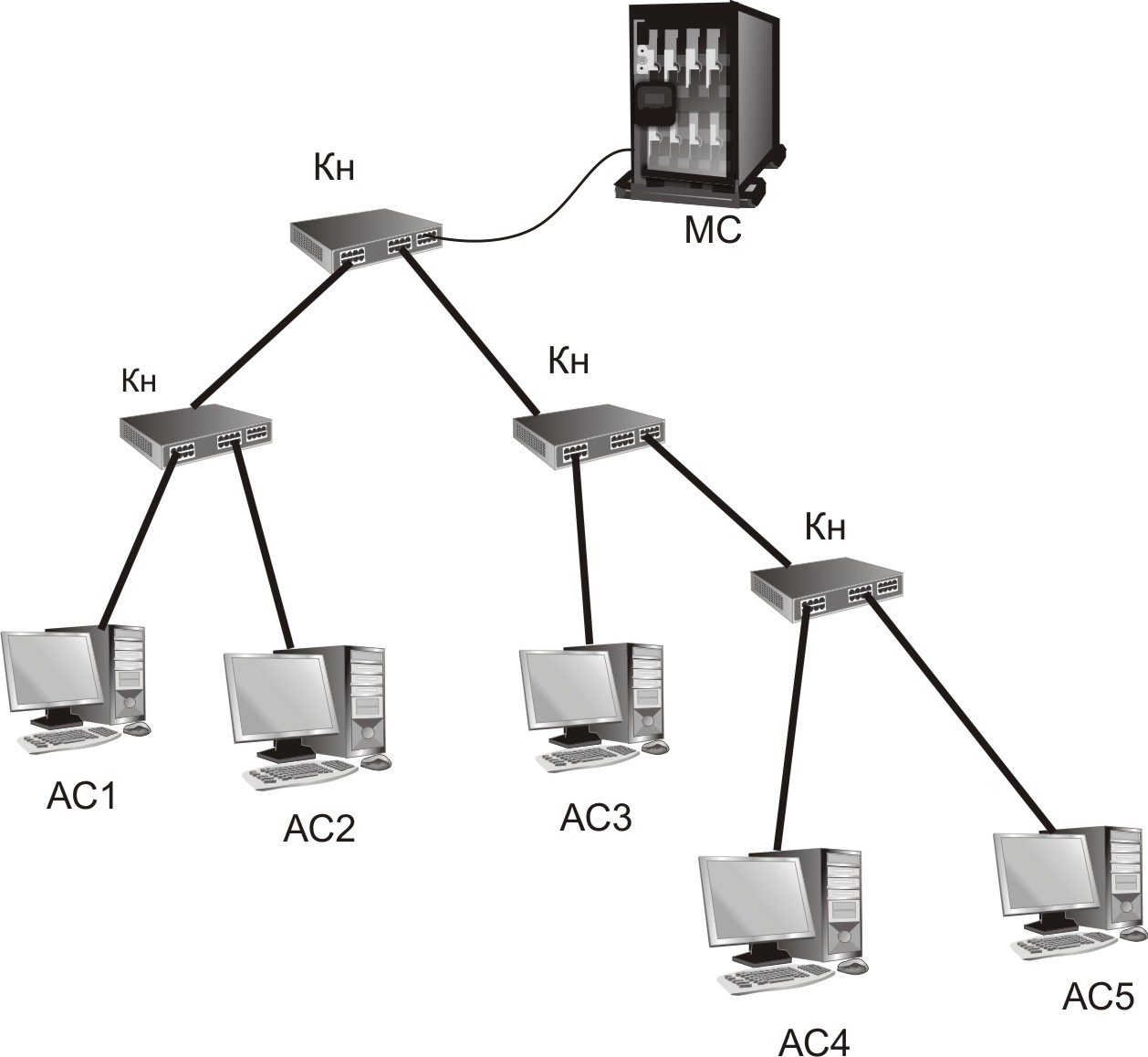

Рис. 2.23. Деревоподібна топологія мережі,

де: АС – абонентська система; МС – мережевий сервер; Кн – концентратор

Однією з причин широкого використання мереж із деревоподібною топологією є також і те, що ця топологія найкраще відповідає структурі інформаційних потоків між абонентами мережі.

Розглянуті раніше мережеві топології є базовими; на їх основі формуються структури більшості реальних мереж, які найчастіше є об’єднанням мереж різноманітних базових топологій. Природно, що оптимальною буде мережа такої структури, яка найбільше відображає структуру організації чи підприємства, де вона функціонує.

2.5. Логічна організація мережі

Поряд із фізичною топологією комп’ютерна мережа характеризується логічною структурою, на рівні якої визначаються: логічний канал передачі інформації, порядок доступу абонентських систем до спільного середовища передачі, а також характер взаємодії комп’ютерів між собою.

Логічний канал задає послідовність передачі інформації абонентськими системами. При цьому логічна організація мережі не завжди збігається з її фізичною топологією. Так, кільцева мережа, зображена на рис. 2.22, має явно виражену зіркоподібну топологію. У локальних мережах розрізняють лінійні і кільцеві логічні канали. При лінійній логічній організації всі вузли локальної мережі зв’язані між собою за допомогою спільної логічної шини. У цьому разі інформація від будь-якого вузла надходить на спільну логічну шину, після чого залежно від адреси одержувача надходить на один з вузлів локальної мережі. Така організація відповідає лінійній фізичній структурі, що показана на рис. 2.18. Це найпростіший вид логічної організації, який не потребує спеціального керування. Такий взаємозв’язок фізичної і логічної структури застосовується в широко відомих мережах Ethernet.

При кільцевій логічній організації використовується спеціальна керуюча інформація, наприклад, у вигляді маркера, який послідовно передається між вузлами мережі. При надходженні маркера вузол отримує можливість передавати інформацію у фізичне середовище. Кільцева логічна організація може застосовуватися не тільки в кільцевій, але й у лінійній фізичній структурі локальних мереж.

На рис. 2.24 зображено варіант реалізації кільцевої логічної структури в мережі з фізичною шинною топологією. За такої структури мережі керуюча інформація (маркер) передається відповідно до логічного кільця, а дані – через спільну шину безпосередньо одержувачу. Як бачимо з рис. 2.24, порядок розташування абонентських систем у логічному кільці може не збігатися з їхніми фізичними адресами.

Рис. 2.24. Логічна кільцева фізична шинна топологія локальної мережі,

де: АС – абонентська система

У мережах з кільцевою фізичною топологією, як правило, реалізується логічна кільцева структура. В цьому разі логічна і фізична структури збігаються, тобто маркер і дані передаються по кільцю в одному напрямку.
