Первинного мультиплексування опм-14

Допустима потужність оптичного сигналу на вході – від мінус 6 до мінус 50 дБм.

Конструктивно ОПМ-14 виконаний у вигляді однорядної касети БНК-4 і призначений для роботи у складі уніфікованих стоякових каркасів СКУ в опалюваних приміщеннях.

Електроживлення ОПМ-14 здійснюється від джерела постійного струму напругою 60 В з заземлюючим позитивним потенціалом.

Обладнання третинного часового групоутворення ОТГ-35

Блок ОТГ-35 ААБР.469436.002 призначений для асинхронного об’єд­нання методом позитивного вирівнювання швидкостей 16-ти первинних циф­рових потоків зі швидкістю передачі 2048 кбіт/с або 4-х вторинних цифрових потоків зі швидкістю передачі 8448 кбіт/с у груповий третинний цифровий потік зі швидкістю передачі 34368 кбіт/с, передачі цього сигналу по воло­конно-оптичному кабелю, а також зворотного перетворення при прийомі.

ОТГ-35 має електричний стик 34368 кбіт/с G.703/8 для підключення до внутрішньостанційного коаксіального кабелю. У випадку необхідності формування двох третинних потоків 34368 кбіт/с у блоці, можлива установка додаткового комплекту плат ТГ-35. Блок ОТГ-35 працює на довжині хвилі 1,3 і 1,55 мкм із використанням одномодових і багатомодових оптичних ка­белів. Можлива поставка ОТГ-35 восьми різних виконань.

Конкретне виконання блоку ОТГ-35 визначається при замовленні за­лежно від проекту лінії.

Основні технічні дані

Метод сполучення потоків: позитивне вирівнювання швидкостей.

Код сигналу по стикам 2048 кбіт/с – HDB-3.

Струм, що споживається блоком при напрузі живлення 60 В при ус­тановці додаткового комплекту ТГ-35 – не більше 0.5 А.

Електричні стики – за рекомендаціями МСЕТ G.703.

Інтерфейс по системі контролю та сигналізації – стик з УСО-01.

Затухання вхідних сигналів по стикам 2048 кбіт/с та 8448 кбіт/с – 6 дБ.

Затухання вхідних сигналів по стику 34368 кбіт/с – 12 дБ.

Таблиця Г.1 – Варіанти виконання ОТГ-35, ТГ-35

Блок ОТГ-35	Довжина, нм	Потужність сигналу на виході, мінус дБм	Потужність сигналу на вході, мінус дБм	Тип кабелю	Кіль-кість потоків
ААБР.469436.002-02	1300	6 ± 1	3–42	багатомод.	16
ААБР.469436.002-07	1300	6 ± 1	3–42	одномод.	16
ААБР.469436.002-12	електричний стик				16

Обладнання третинного часового групоутворення ОТГ-35М

Мультиплексор ОТГ-35М являє собою апаратуру третинного групо­утворення плезіохронної ієрархії з волоконно-оптичним лінійним трактом.

Мультиплексор ОТГ-35М призначений для побудови систем пере­дачі 16-ти потоків Е1, як у конфігурації “точка–точка”, так і протяжних ділянок з виділенням до 8-ми потоків Е1 з кожного напрямку.

Мультиплексор ОТГ-35М має вбудовану систему віддаленого моні­торингу, з можливістю підключення до неї іншого обладнання (стик Еthernet).

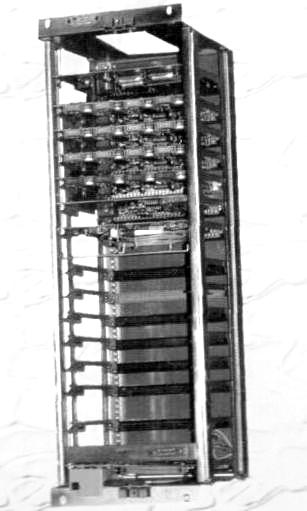

Рис. Г.5 – Зовнішній вигляд обладнання
