5.1. Дополнительный инструмент, применяемый при токарной обработке

Сверла

Свёрла предназначены для сверления и рассверливания отверстий диаметром до 80 мм. Различают следующие типы сверл:

1. цилиндрические с винтовой канавкой и коническим хвостовиком (стандартные и удлиненные);

2. сверла для рассверливания чугуна с пластинкой из твердого сплава;

3. перовые для глубоких отверстий;

4. полые для кольцевого сверления отверстий диаметром более 60 мм.

Зенкеры

Зенкеры предназначены для окончательной обработки просверленных отверстий по 11, 12-13 квалитетам или для обработки гнезд с плоским дном под головки винтов и болтов.

Зенкеры бывают следующих типов:

1. со спиральным зубом, коническим и цилиндрическим хвостовиком (быстрорежущие или с пластинками твердого сплава);

2. со спиральным зубом (насадные и цельные);

3. насадные, со вставными ножами, быстрорежущие;

4. насадные, оснащенные твердым сплавом;

5. для цилиндрических углублений (цельные и съемные);

6. для зачистки торцовых поверхностей (пластинчатые или со вставными ножами);

7. зенковки обратные со штифтовым замком, оснащенные пластинками твердого сплава;

8. специальные для борштанг.

Развертки

Развертки предназначены для чистовой обработки отверстий с целью получения правильной формы и точных размеров по 6-7 и 8-9 квалитетам и шероховатости поверхности по 7-8 классам.

Типы разверток следующие:

1. цельные с цилиндрическим или коническим хвостовиком;

2. насадные для сквозных и глухих отверстий;

3. конические;

4. специальные для оправок и борштанг.

Метчики

На станках нарезание резьбы в отверстиях производятся машинными метчиками или резьбовыми резцами. Машинные метчики используют для нарезания метрической резьбы от М6 до М52 мм, дюймовой резьбы от ¼ до 2'', трубной резьбы от 1/8 до 2'' и конической резьбы от 1/16 до 2''.

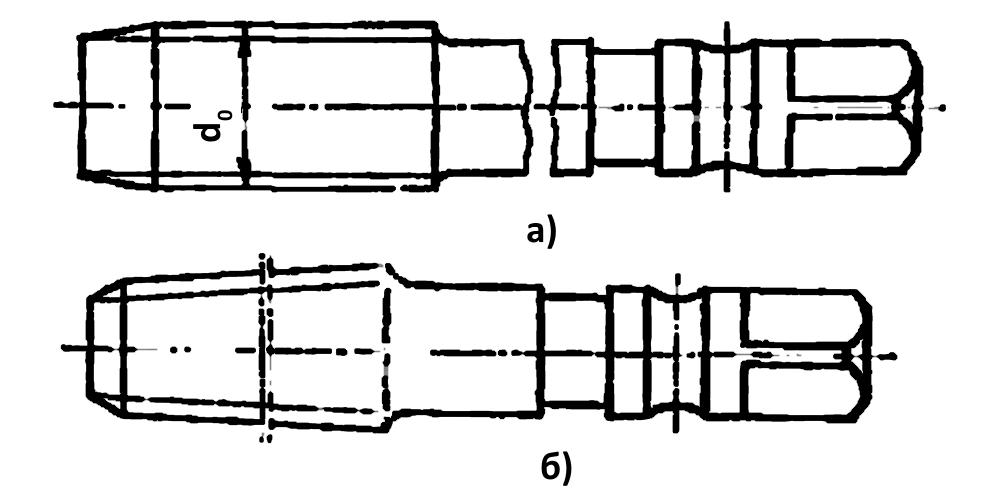

Рисунок 24. Метчики: а — для цилиндрических резьб, б — для конических резьб

Резьбы большого диаметра нарезают сборными регулируемыми метчиками, размеры и конструкция которых не стандартизированы.

Напильники

Напильник (рис. 5) - металлический брусок с насечкой, который хотя и относится к категории металлорежущего инструмента, часто применяется для работы с пластиком, деревом и т.д.

(рис. 25)

Типы напильников:

Инструмент по своему предназначению бывает:

• общего назначения;

• надфили;

• специального назначения;

• рашпили.

Напильники общего назначения в основном применяют для слесарных работ. Имеют двойную насечку с зубьями, нанесенными способом насекания. Насечки имеют разную длину (от 100 до 450 мм), а зубья - практически все номера.

Напильник специального назначения применяется чаще всего в промышленных условиях, так как способствует устранению больших припусков при подгонке пазов и разной кривизны поверхностей. В зависимости от того, какие будут осуществляться работы, напильники специального назначения делятся на плоские, пазовые, двухконцевые и другие.

Самая многочисленная группа - надфили, бывают 11 типов: круглые, квадратные, овальные, плоские, полукруглые, трехгранные, ножовочные и т. д. Характеризуются они небольшой длиной бруска и насечками 5 класса. Чаще всего оснащаются они двойной насечкой. Используют такой напильник для обработки мелких деталей или таких мест, куда не добраться обыкновенными слесарными инструментами.

Рашпили бывают 3-х видов: общего назначения, копытные и сапожные. Их отличительной чертой является большая длина и большие зубья. В основном рашпили бывают полукруглые, круглые, плоские с острыми и тупыми носами.

Форма напильников

По тому, какую форму имеет инструмент, можно определить сферу его применения:

• плоские остроносые или просто плоские используются для обработки плоских поверхностей;

• квадратные, с помощью которых происходит распиливание отверстий многоугольной, квадратной и прямоугольной формы;

• трехгранные, которые используются для обработки в канавках, отверстиях и пазах;

• с помощью полукруглых инструментов осуществляется обработка больших отверстий и вогнутых поверхностей, имеющих значительный радиус кривизны;

• круглые используются для обработки вогнутых поверхностей с небольшим диаметром или овальных и круглых отверстий;

• ромбические предназначены для работ с зубчатыми деталями;

• ножовочные инструменты используются для выборки канавок и узких пазов
