Параметри операції видавлювання

Після виклику команди Операція видавлювання на екрані з'являється діалог, у якому потрібно встановити параметри елемента видавлювання.

Усі значення параметрів при їхньому уведенні й редагуванні негайно відображаються на екрані у вигляді фантома елемента видавлювання. Щоб діалог уведення параметрів не закривав фантом Ви можете перетягнути його мишею за заголовок в інше місце екрана.

Зауваження Якщо в ескізі кілька вкладених контурів, те зовнішній контур утворює форму елемента видавлювання, а внутрішні контури утворюють отвори.

Діалог параметрів містить дві вкладки: у першій потрібно встановити параметри операції видавлювання, а в другий (при необхідності) параметри тонкої стінки. За замовчуванням активна перша вкладка діалогу (мал. 3-6)

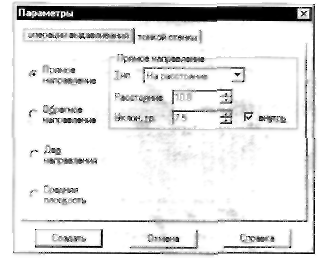

Рис 3 - 6 Діалог уведення параметрів операції видавлювання

Вибір напрямку видавлювання

Якщо ескіз потрібно видавлювати в одному напрямку, укажіть цей напрямок - Прямий або Зворотній, - включивши відповідну опцію діалогу. Для того, щоб розрізняти напрямок, на фантомі у вікні деталі показана стрілка, що відповідає прямому напрямку. Якщо обрано опцію Прямий напрямок, видавлювання буде провадитися по стрілці, якщо опція Зворотний напрямок - у протилежну стрілці сторону.

Ви можете вибрати, також опцію Два напрямки. У цьому випадку видавлювання буде провадитися в обидва боки. Ще один варіант Середня площина. Його вибір означає, що видавлювання буде провадитися в обидва боки симетрично щодо площини ескізу, у результаті вийде елемент, у якого площина, ескізу є площиною симетрії (середньою площиною).
