Параметри кінематичної операції

Після виклику команди Кінематична операція на екрані з'являвся аналог, до якого потрібно встановити параметри кінематичного елемента.

Всі значення параметрів при їхньому уведенні й редагуванні негайно відображаються на екрані у вигляді фантома кінематичного елемента. Щоб діалог уведення параметрів не закривав фантом, Ви можете перетягнути його мишею за заголовок в інше місце екрана.

Діалог параметрів містить дві вкладки: у першій потрібно встановити параметри кінематичної операції, а в другий (при необхідності) - параметри тонкої стінки. За замовчуванням активна перша вкладка діалогу. (мал. 3-18).

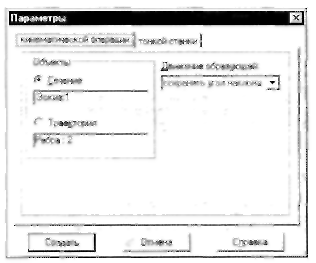

Рис 3-18 Діалог уведення параметрів Кінематичної операції

Вказівка перетину елемента й траєкторії його руху

Для того, щоб задати перетин елемента, включите опцію Перетин діалогу параметрів і виберіть потрібний ескіз. Ескіз можна вибрати, указавши його в Дереві побудови або клацнувши мишею на будь-якому графічному об'єкті цього ескізу у вікні деталі.

Для того, щоб задати траєкторію руху перетину, включите опцію Траєкторія діалогу параметрів і виберіть потрібний об'єкт (наприклад, ескіз). Якщо траєкторія складається з декількох послідовно з'єднаних контурів у різних ескізах, їх потрібно вказувати в порядку з'єднання.

Якщо ескіз зазначений помилково. Ви можете зробити повторну вказівку, не виходячи з команди. Для цього клацніть мишею у вільному місці вікна деталі. Виділення раніше зазначених об'єктів буде знято, і можна буде вказати потрібний ескіз. Якщо потрібно зняти виділення не із всіх зазначених ескізів, а з одного або декількох конкретних, клацніть мишею на цих ескізах у вікні деталі або в Дереві побудови.

При переміщенні ескізу уздовж траєкторії він може міняти свою орієнтацію. В опції вибору типу руху перетину є три варіанти: ортогонально траєкторії, паралельно самому собі й зі збереженням кута нахилу.

На малюнку 3-19 показана схема утворення кінематичного елемента при різній орієнтації перетину щодо траєкторії (початкове положення ескізу й траєкторії у всіх випадках однакове, результат побудови - різний).

• При виборі руху перетину паралельно самому собі перетин переміщається так, що в будь-якій крапці елемента його площина паралельна площини ескізу, що містить перетин (рис 3-19. а).

Зауваження Не можна провадити рух перетину паралельно самому собі, якщо будь-яка ділянка траєкторії або дотична до траєкторії в будь-якій крапці паралельні площини перетину.

• При виборі руху перетину ортогонально траєкторії перетин перемішується так, щоб у будь-якій крапці елемента площина перетину була перпендикулярна траєкторії (рис 3-19, б).

• При виборі руху перетину зі збереженням кута нахилу перетин перемішується так, щоб у будь-якій крапці елемента кут між площиною перетину й траєкторією був постійним і рівним куту між площиною ескізу-перетину й траєкторією й початковій крапці траєкторії (рис 3-19. в).

Рис 3 -19. Переміщення перетину: а) паралельно самому собі. 6) ортогонально траєкторії. в) зі збереженням кута нахилу

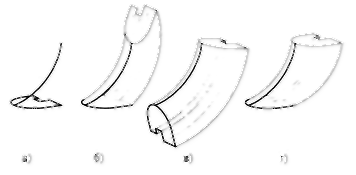

Рис 3 - 20 Кінематичний елемент, а) ескізи перетину й траєкторії, б) переміщення перетину зі збереженням кута нахилу.

в) переміщення перетину ортогонально траєкторії.

г) переміщення перетину паралельно самому собі

Зауваження Якщо площина ескизу-перетину перпендикулярна траєкторії і її початковій крапці, то опції Ортогонально траєкторії й Зі збереженням кута нахилу дають однаковий результат побудови.
