Самостійна робота № 12. Прийоми створення деталі в компас-3d. Створення нового файлу деталі

Для того, щоб створити новий файл, що містить тривимірну модель деталі, викличте з меню Файл команду Створити деталь або натисніть кнопку Нова деталь на Панелі керування.

Кнопка Нова деталь

На екрані відкриється вікно нового документа деталі.

У вікні нової деталі перебуває Дерево побудов.

Порада: Відредагуйте в Дереві побудов назву моделі - уведіть замість слова Деталь найменування деталі (мал. 3-1).

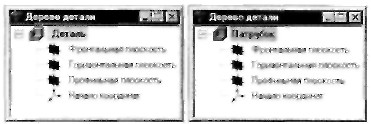

Рис. 3 -1. Уведення найменування деталі

Після створення файлу документа-деталі можна приступати до створення в ньому тривимірної моделі.

Всі операції з файлом деталі (збереження, збереження під іншим ім'ям, закриття й відкриття, створення резервних копій) провадяться точно так само, як аналогічні операції з файлами інших типів документів КОМПАС-ГРАФІК (кресленнями, фрагментами й т.д.).

Числові параметри елемента видавлювання

Після вибору напрямку потрібно задати відстань, на яке буде провадитися виловлювання.

При створенні підстави деталі у вигляді елемента видавлювання в поле Тип доступний тільки один варіант - На відстань. Це означає, що видавлювання може провадитися тільки на задану відстань

Уведіть величину цієї відстані у відповідне поле діалогу.

Якщо потрібно, щоб грані побудованого елемента мали ухил у напрямку виловлювання, уведіть у відповідне поле кут ухилу й укажіть його напрямок, включивши або виключивши опцію Усередину. При створенні ухилу усередину перетин елемента зменшується в напрямку видавлювання, при створенні ухилу назовні (тобто коли опція Усередину виключена) перетин збільшується в напрямку видавлювання (мал. 3-7).

а) б) в)

Рис 3 - 7 Видавлювання в одному напрямку: а) без ухилу. 6) ухил усередину, в) ухил назовні

Якщо було обране видавлювання у двох напрямках, то зазначені параметри (відстань видавлювання, кут і напрямок ухилу) потрібно ввести двічі - для прямого й зворотного напрямку (мал. 3-8).

Рис 3 - 8. Видавлювання в напрямках з різними параметрами ухилу

Якщо був обраний варіант Середня площина, то параметри задаються один раз. При цьому уведена відстань розуміється як загальна глибина видавлювання (то в кожну сторону відкладається його половина), а параметри ухилу вважаються однаковими в обох напрямках (рис 3-9)

Рис 3 - 9 Видавлювання щодо середньої площини з ухилом усередину й назовні

Параметри тонкостінної оболонки

Якщо необхідно створити тонкостінний елемент, поверхня якого являє собою слід руху контуру ескізу, активізуйте вкладку Параметри тонкої стінки (мал. 3-10).

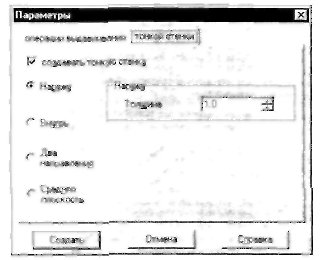

Рис 3 - 10 Завдання параметрів тонкостінної оболонки

Включите опцію Створювати тонку Стінку.

Зауваження Якщо в ескізі кілька вкладених контурів, побудова тонкостінного елемента неможливо.

При формуванні тонкої стінки матеріал додається до поверхні видавлювання. Укажіть напрямок додавання матеріалу (назовні або усередину). Уведіть значення товщини стінки.

Якщо обрано створення тонкої Стінки у двох напрямках, товщину потрібно ввести двічі (для напрямку усередину й назовні).

Якщо поверхня тіла обрана як середня площина тонкої стінки, уведене значення товщини вважається загальним (у кожну сторону відкладається його половина).

Рис. 3-11 Приклади тонкостінних елементів видавлювання

Після завдання всіх параметрів елемента виловлювання натисніть кнопку Створити для побудови основи.

Перервати створення основи можна, нажавши клавішу <Esc>, кнопку Скасування діалогу або кнопку Перервати команду на Панелі спеціального керування

Кнопка Перервати команду

Створений елемент видавлювання з'являється у вікні деталі, а відповідна йому піктограма - у Дереві побудови.

Піктограма елемента видавлювання

Елемент обертання

Для створення основи деталі у вигляді елемента обертання викличте в меню Операції команду Операції обертання або натисніть кнопку Операції обертання на Панелі керування.

Кнопка Операція обертання

Зауваження Команда Операція обертання доступна, якщо в моделі ще немає основи деталі, і виділений один ескіз

Вимоги до ескізу

• Вісь обертання повинна бути зображена в стосі відрізком зі стилем лінії Осьова

• Вісь обертання повинна бути одна.

• В ескізі підстави деталі може бути один або кілька контурів.

• Якщо контур один. то він може бути розімкнутим або замкнутим.

• Якщо контурів трохи, вага вони повинні бути замкнуті.

• Якщо контурів трохи, один з них повинен бути зовнішнім, а інші - вкладеними в нього,

• Допускається один рівень вкладеності контурів.

• Жоден з контурів не повинен перетинати вісь обертання (відрізок зі стилем лінії Осьова або його продовження)

Параметри операції обертання

Після виклику команди Операція обертання на екрані з'являється діалог, у якому потрібно встановити параметри елемента обертання

Усі значення параметрів при їхньому уведенні й редагуванні негайно відображаються на екрані у вигляді фантома елемента обертання. Щоб діалог уведення параметрів не закривав фантом. Ви можете перетягнути його мишею за заголовок в інше місце екрана.

Зауваження Якщо в ескізі кілька вкладених контурів, те зовнішній контур утворить форму елемента обертання, а внутрішні контури утворять отвір.

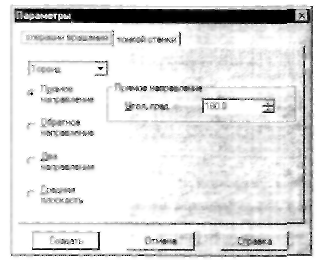

Рис 3-12 Діалог уведення параметрів операції обертання

Вибір типу елемента

Якщо контур в ескізі перетину не замкнути, можливі два варіанти побудови Елемента обертання сфероїд і тороїд. Виберіть потрібний тип зі списку.

При побудові сфероїда (рис 3-13. б) кінці контуру проектуються на вісь обертання, побудова елемента провадиться з урахуванням цих проекцій, у результаті одержуєте суцільний елемент.

При побудові тороїда (мал. 3-13, в) обертається тільки контур в ескізі, до поверхні, що вийшла, додається частина матеріалу, в результаті виходить тонкостінна оболонка - елемент із отвором уздовж осі обертання

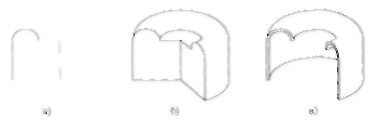

Рис 3 -13 Елемент обертання а) ескіз. 6) сфероїд, в) тороїд

Порада: Якщо потрібно побудувати, елемент обертання із плоскими торцями (мал. 3-14). накреслите в ескізі незамкнутий профіль цього елемента, а при виконанні операції включите опцію Сфероїд.

Рис 3 -14 Побудова елемента обертання із плоскими торцями
