Детектори з поверхнево-інтегрованими фоточутливими структурами
Унікальне сполучення в одному матеріалі напівпровідникових і сцинтиляційних властивостей дозволяє виготовити фотоприй- мач-гетероструктуру твердофазного заміщення безпосередньо на основі подібних сполук АПВУІ [26—28]. Основною проблемою при реалізації такої інтегральної конструкції є створення на поверхні кристала фоточутливого шару зі спектральною чутливістю, максимально наближеною до спектра люмінесценції сцинтилятору.
Сполучення в кристалах ХС властивостей високоефективних сцинтиляторів і напівпровідникових матеріалів дозволяє створювати інтегральні детектори (ІД) випромінювань із фотоприймача- ми-гетероструктурами, створеними на поверхні об’ємного кристала ХС.
Для одержання ІД використовувався метод епітаксіального росту, що включає транспортні реакції й повторну сублімацію у відкритій системі у відбудовній атмосфері, шляхом послідовного нарощування шарів ZnTe й СсЙе на сцинтиляційний кристал ZnSe, легований Те, Ссі або О.

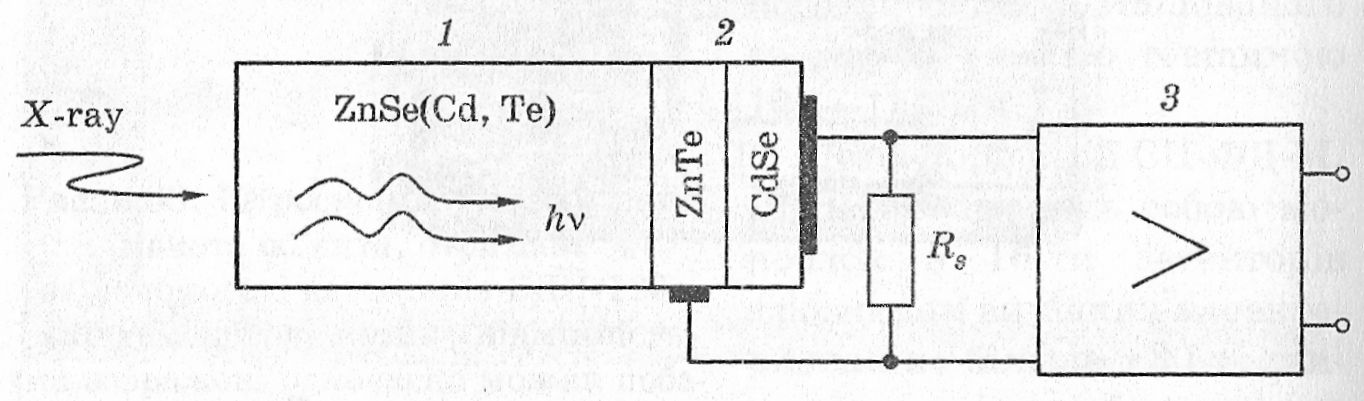

Схематичну діаграму ІД іонізуючого випромінювання, описану вище, подано на рис. 6.41.
Слід зазначити, що завдяки своїй будові ІД мають не тільки підвищену механічну міцність, але й дуже високу радіаційну
Рис.
6.41. Схематична діаграма структури ІД
іонізуючого випромінювання
ХС/pZnTe-rtCd.Se:
1
— сцинтилятор Еп8е(Сс1, Те); 2
— ^пТе-иСйБе фотоприймач; 3
— реєструюча система
стійкість, що обумовлено відсутністю оптичних контактів і більш високою PC AnBVI сполук порівняно з Si-фотодіодами.
Таким чином, можна зробити висновок, що за своїми вихідними і функціональними характеристиками інтегральні детектори можуть успішно конкурувати з детекторами типу « сцинти ля тор-S і - фотодіод» у радіаційно-чутливих апаратурах.
Сонячне УФ-випромінювання є одним з найпотужніших факторів, що впливають на здоров’я людини, тому проблема створення сучасних приладів для контролю параметрів УФ-випромінювання є надзвичайно актуальною.
Міжнародна Комісія з випромінювання (СІЕ) визначила, виходячи з фотобіологічної точки зору, такі області ультрафіолетового сонячного випромінювання: від 315 до 400 нм (УФА); від 280 до 315 нм (УФВ) і від 100 до 280 в:м (УФС). Випромінювання в області УФВ сонячного спектра частково поглинається шаром стратосферного озону, тоді як область УФС поглинається цим шаром повністю. Через свою здатність руйнувати ДНК й інші макромолекули фотохімічно область УФВ асоціюється з раком шкіри. Це випромінювання обумовлює катаракту, впливає на імунну систему людей і тварин, викликає ракові захворювання шкіри й може ушкоджувати або навіть знищувати деякі різновиди рослин.
Однією з областей застосування кристалів ZnSe може бути їхня участь у детектуванні ультрафіолетового випромінювання. Кристали ZnSe можуть використовуватися як компоненти фоточутливих в області УФ-діапазону структур «напівпровідник — метал» з бар’єром Шотткі [27, 28].
В якості підкладок використовувалися леговані кристали ZnSe(Ccl,Te), що мають підвищену об’ємну однорідність властивостей. Напівпрозорі бар’єрні контакти виготовлялися з нікелю й характеризувалися високим й однорідним пропусканням в УФ-діа- пазоні. На протилежній стороні підкладки наносилися омічні індієві контакти. Ефективна площа фотоприймачів становила р
01—ОД см . Слід зазначити дуже високу радіаційну стійкість матеріалу підкладки, що практично не змінює своїх властивостей при дозах у-опромінення до 108 рад.
На основі структур nZnSe(Cd. Te)/Ni разом з виконаними з оптичного скла фільтрами були виготовлені селективні фотодетекто- ри для УФА- й УФВ-діапазонів, які були використані під час розробки компактних побутових й професійних приладів. Спектр чутливості фотодетектора наведено на рис. 6.42.
Рис.
6.42. Спектр чутливості
фотоприймачів на
основі
7п8е(С<1,Те)/№:
1
— із
вхідним вікном із сапфіра; 2
— без додаткового вхідного вікна; З
— з фільтрами для УФВ-області; 4-а
фільтрами для УФА-області
