Оптичні системи зв’язку. Класифікація. Схеми. Особливості
Функції, виконувані волоконно-оптичними системами зв’язку (ВОСЗ), безупинно розширюються. ВОСЗ і їхній основний
елемент — волоконно-оптична лінія зв’язку (ВОЛЗ) поступово витісняють в існуючих інформаційних системах кабельні лінії зв’язку.
Залежно від конфігурації структурні схеми ВОСЗ можна поділити на чотири типи: поздовжні розімкнуті (рис. 6.21, а), замкнуті по контуру (рис. 6.21, б), радіальні (рис. 6.21, в) і мережеві (рис. 6.21, г). Найменшу довжину ВОЛЗ і найбільшу простоту підключення кінцевих пристроїв-терміналів (Т) забезпечують перші дві структурні схеми.
Однак з ростом числа терміналів збільшується споживання оптичної потужності й проявляється нерівномірність її розподілу

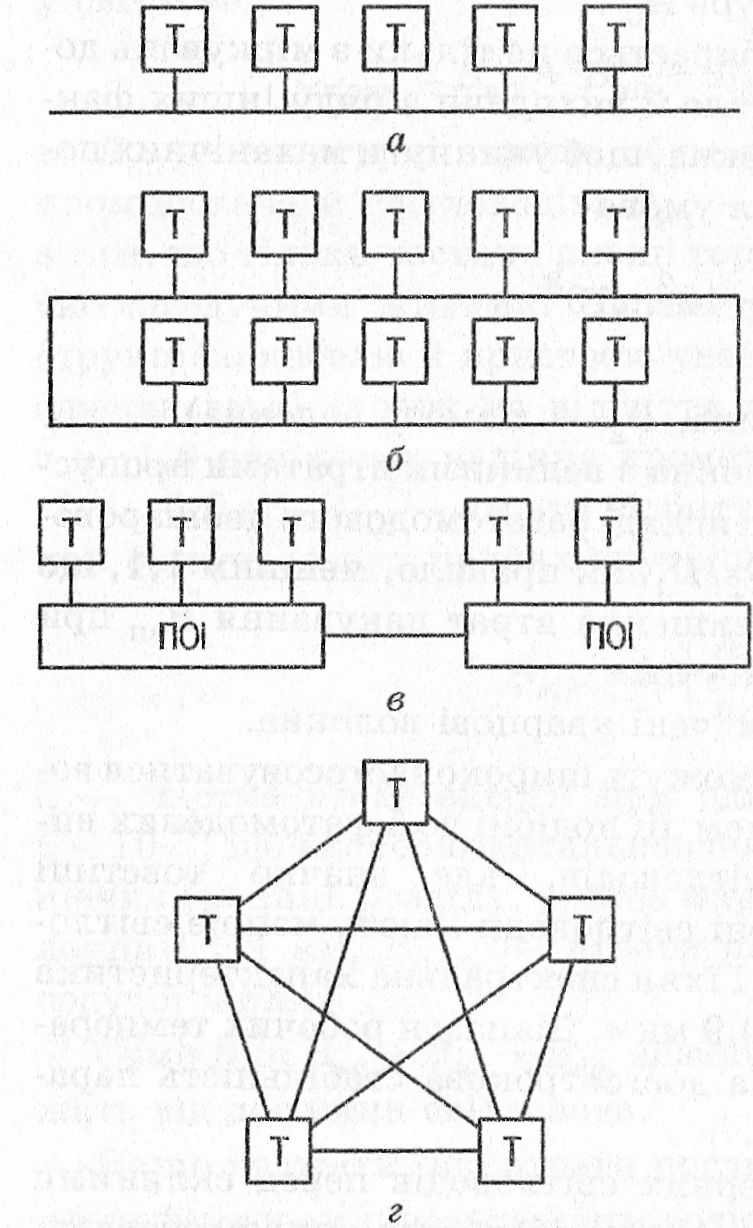

Рис.
6.21. Структурні схеми ВОСЗ: а
— поздовжньо розімкнута; б
— замкнута по контуру; в
— радіальна; г
— мережева; Т
— пристрій-термінал; ПОІ
— пристрій обміну інформації
Радіальні структури ВОСЗ — це схеми паралельного типу. їх доцільно застосовувати при великій кількості кінцевих пристроїв і малих довжин ВОЛЗ.
Обов’язковим елементом радіальної структури є пристрій обміну інформації (ГІОІ), який комутує канали зв’язку між абонентами.
Мережеві структури ВОСЗ ефективні при малій кількості кінцевих пристроїв. Цей різновид ВОСЗ має найбільшу швидкодію, високу надійність, максимальне використання випромінюваної передавачем енергії. Характерно, що обрив одного зв’язку між терміналами не
приводить до виходу з ладу всього пристрою, тому що перебудовою схеми можна змінити напрямок передачі інформації в обхід обірваного зв’язку.
Залежно від довжини до ВОЛЗ входять такі характерні групи:
магістральні;
» лінії середньої довжини, або внутрішньоміські;
короткі, або внутрішньооб’ектові лінії зв’язку.
Магістральні лінії призначені для передачі сигналів між. містами, країнами, континентами на відстань у сотні та тисячі кілометрів. Вони повинні мати високу пропускну здатність (не менш як 101°...1011 біт/с) і велику переприйомну відстань (не менш як
.50 км).
Внутрішньоміські лінії середньої довжини (1...5 км) призначені для формування локальних комп’ютерних систем, телефонних мереж у межах міста, систем кабельного телебачення.
Довжина коротких ліній зв’язку може змінюватися від одиниць до десятків і сотень метрів. Відносно велика довжина (100 м) потрібна для таких систем, як: внутрішній телефонний й відеофон- ний зв’язок; пристрої дистанційного керування в промисловості; внутрішні інформаційні лінії великих рухливих об’єктів.
Лінії меншої довжини (10., .30 м) необхідні для великих багатопроцесорних. обчислювальних комплексів, обслуговування різноманітних автоматизованих систем керування (АСК) й пристроїв дискретної автоматики.
Ще більш короткі лінії зв’язку у великій кількості потрібні усередині — міжблочних з’єднань ЕОМ, монтажу вхідних блоків контрольно-вимірювальних приладів, що працюють в умовах зовнішніх перешкод.
Відмінні риси систем волоконно-оптичного зв’язку:
малі габаритні розміри й маса (скло, полімерна оболонка легша за мідні дроти, діаметр оптоволоконного кабєля (5 мм) суттєво менший за металевий кабель подібного призначення з важким металевим екраном. У порівнянні зі зв’язними лініями, заснованими на коаксіальних кабелях, виграш за цими показниками становить не менше 3—5 разів, а іноді й цілий порядок;
« висока електромагнітна сумісність і завадостійкість;
« відсутність замкнутих контурів зв’язку через землю між передавачем і приймачем, що дає можливість працювати з високими напругами без розв’язувальних пристроїв;
широкосмуговість (20...200 МГц при використанні світлодіодів і до 100 ГГц при використанні лазерів), на відміну від коаксіальних систем, не приводить до залежності загасання від частоти;
висока прихованість передачі інформації, обумовлена відсутністю випромінювання в навколишній простір волокнами;
потенційно низька вартість, обумовлена заміною дефіцитних дорогих кольоровіїх металів (мідь, свинець) матеріалами з необмеженими сировинними ресурсами й простотою виготовлення (скло, кварц, полімери);
вибухобезпека, відсутність іскріння й коротких замикань у системі.
