Фоторезистори
Фоторезистори (ФР) являють собою двополюсник, змінним параметром якого є його опір R . При цьому опір може залежати від декількох параметрів (яскравості В, довжини хвилі λ , частоти імпульсів часу і, температури Т ).
Ці прилади, незважаючи; на швидкий прогрес фотоприймачів з р-n-переходом, залишаються важливим елементом приймачів оптоелектроніки, що обумовлено їх простотою, значним коефіцієнтом підсилення G .
Найважливішими параметрами ФР є коефіцієнт підсилення G, опір у темповому Rt і засвіченому Rф станах.
Коефіцієнт підсилення G обумовлений відношенням числа електронів у зовнішньому ланцюзі до числа збуджених фотоелектронів:
де
— час прольоту електрона через ФР;
— час життя електрона;
— ефективне значення рухливості; l
—
довжина активної області; U
— прикладена напруга.
Параметр G може досягати 104... 106.
Конструктивно ФР — це об’єм напівпровідника, замкнений між двома електродами 1 і 2, провідність якого змінюється під дією падаючого випромінювання (рис. 3.3).

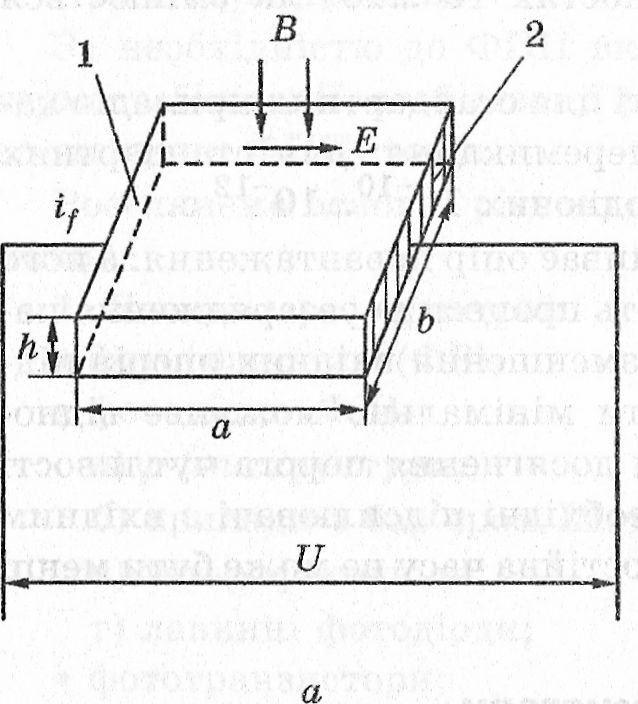

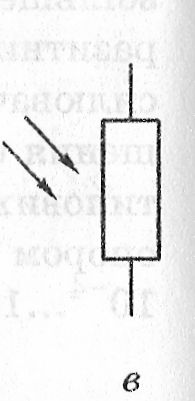

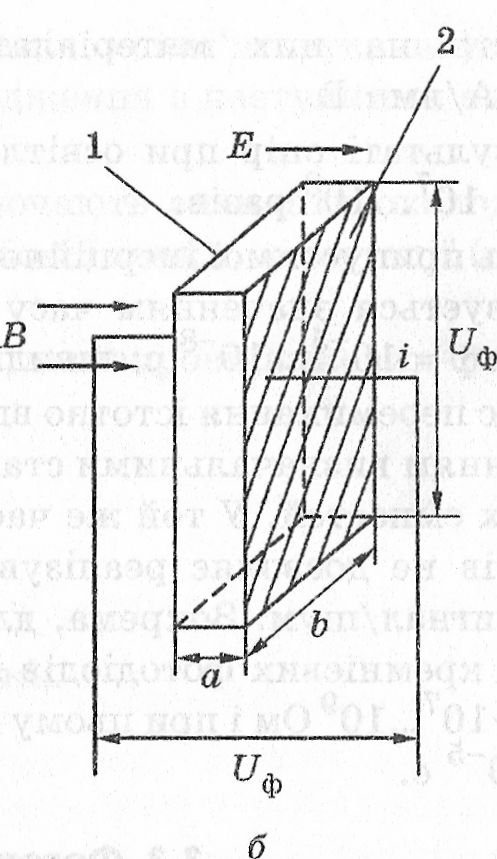

Рис.
3.3.
Поперечна (а) і поздовжня (б)
конструкції фоторезисторів та їх
позначення на схемах (в)
Можливі
поперечна й поздовжня конструкції
фоторезисторів. У першому випадку
електричне поле Е,
що прикладається, і напрям падаючого
світла В
взаємноперпендикулярні, у другому —
паралельні.
У поздовжньому варіанті необхідно мати оптично прозорі контакти.
Поперечний ФР до частот порядку десятків і сотень мегагерц являє собою омічний опір.
Спектральні характеристики фоторезисторів визначаються типом напівпровідника й уведеними в нього домішками. Максимум спектральної чутливості перебуває в межах 500... 1000 нм.
Ширина спектральної характеристики по половинних рівнях змінюється в широких межах залежно від домішок.
Характерний недолік фоторезисторів — значна інерційність.
Способи виготовлення фоторезисторів зводяться до вирощування монокристалів, одержання об’ємних порошкових зразків, напилювання плівок у вакуумі.
Тонкоплівковий спосіб може забезпечити більшу швидкодію, однак відтворюваність і часова стабільність кращі при товстоплів- ковій технології.
3.4. Фотодіоди
Принцип дії фотодіодів, характеристики, параметри
Фотодіоди являють собою р-п-перехід, робота якого описується співвідношенням
,
(3.3)
де
— щільність відповідно фотострумів і
зворотного струму p-n-переходу,
що обумовлена неосновними носіями
струму в напівпровіднику;
j0
= А
ехр
(-ΔW
/
kТ
)
—щільність зворотного струму насичення;
ΔW
— ширина забороненої зони напівпровідника;
е
—
заряд електрона; U
— напруга на «.-переході.
Режим роботи фотодіода залежить від напруги (зсуву) й опору навантаження Rн. У першому випадку розрізняють вольтаїчний (фотовентильний) при нульовому й фотодіодний при зворотному зсувах режими роботи.
У другому — можливі лінійний ( Rн багато менший диференціального опору фотодіода) і логарифмічний (Rн ~ 1011 Ом) режими.
У фотодіодному режимі спостерігаються більш висока швидкодія, краща стабільність, більший динамічний діапазон. Недоліком цього режиму є темповий струм, значення якого змінюється при коливаннях температури. При цьому може спостерігатися й надлишковий шум, що зникає при нульовому зсуві.
Вольтамперна характеристика фотодіодів (3.4) схожа на ВАХ звичайного діода, але робочою є ділянка з від’ємним зміщенням. Залежно від освітленості зворотній струм фотодіода буде малий (темновий струм — за відсутності освітлення), або пропорційний світловому потоку.
Світлова характеристика фотодіода лінійна в широкому діапазоні освітленості.
Основні параметри фотодіодів:
Поріг чутливості (рівень мінімального сигналу, який реєструється фотодіод ом, віднесений до одиниці полоси робочих частот) досягає 10-14 Вт/Гц1/2.
Рівень шумів зазвичай не вищий 10-9 А.
Діапазон спектральної чутливості — від 0,3 до 15 мкм.
Спектральна чутливість (фотострум, віднесений до потока падаючого монохроматичного випромінювання із заданою довжиною хвилі) — 0,5 ... 1 А/Вт.
Інерційність (час установлення фотоструму) — 10-7 ... 10-9 с (р-і-n-структури — до 10-10 с).
Електричні параметри: робоча напруга U, граничний струм І, максимальна потужність Р тощо.
Основний недолік фото діода — малий коефіцієнт підсилення.
Швидкодія фотодіода визначається процесами, пов’язаними з поділом пари електрон — дірка, що виникла при поглинанні випромінювання полем р-?г-переходу, та переміщенням носіїв через р-n-перехід до контактів. Термін цього руху досить малий (10-7 ... 10-10 с), що значно краще, ніж у фоторезисторів.
Для ефективної роботи фотодіода необхідно, щоб основна частина фотонів поглиналася в збідненому шарі. Глибина проникнення фотона в напівпровідник тим більша, чим більша довжина хвилі. Тому для забезпечення широкої спектральної характеристики необхідно мати тонкий р-шар і товстий збіднений шар для одержання фотоструму від довгохвильових фотонів. Для зменшення послідовного опору при збереженні максимальної ширини збідненої області одна область легується значно сильніше за іншу. Тоді збіднений шар формується практично на менш легованій стороні переходу. У результаті створюється асиметричний різкий перехід. У структурах на основі GaAs і його трикомпонентних сплавах p-область робиться тоншою й легується сильніше, ніж n-область, так що пристрій формується в основному в матеріалі д-типу, а р-шар є фактично контактним шаром.
Для такого асиметричного переходу повна щільність струму
,
(3.4)
де
α — коефіцієнт оптичного міжзонного
поглинання; d
— ширина збідненого шару;
—
довжина дифузії дірок;
— рівноважна концентрація дірок; Dр
— коефіцієнт дифузії дірок.
Перша складова відповідає фотоструму із квантовою ефективністю (кількість носіїв, що генерує один фотон):
.
(3.5)
Друга складова являє собою зворотний струм діода (темповий струм) у результаті термічної генерації дірок у n-області.
В оптоелектроніці особливо поширені кремнієві фото діоди. їхні характеристики наведено в табл. 3.1.
Параметр |
Значення |
Спектральний діапазон, мкм |
0, 2 ... 1,1 |
Час фотовідповіді, мс |
Менш 5 (детектор), |
|
50 ... 1000 (схема з підсилювачем) |
Поріг чутливості, Вт/см2 |
10-13 |
Напруга живлення, В |
±6 ... ±20 |
