Розрахунок простої балочної ферми в середовищі пок scad
Для плоскої ферми, вибраної за шифром Вашої залікової книжки (рис. 3 і 4):
отримати внутрішні зусилля у всіх стержнях від кожного з трьох завантажень;
визначити найнебезпечніший переріз для кожного з трьох завантажень.
Вихідні дані для розрахунку вибрати за таблицею 4.
Таблиця 4.
Перед-остання цифра шифру |
Вузлове навантаження (кН) |
Остання цифра шифру (номер схеми) |
Довжи-на па-нелі, м d |
Стержні верхнього та нижнього поясів |
Стержні решітки |
||
Р1 |
Р2 |
P3 |
|||||
1 |
20 |
40 |
5 |
1 |
2,0 |
Швелер 24у |
L 63×5 |
2 |
30 |
40 |
10 |
2 |
4,0 |
Швелер 27у |
L 63×6 |
3 |
40 |
60 |
8 |
3 |
6,0 |
Швелер 30у |
L 65×6 |
4 |
50 |
60 |
6 |
4 |
2,4 |
Швелер 33у |
L 65×8 |
5 |
40 |
20 |
7 |
5 |
4,4 |
Труба D152×6 |
Труба D63×6 |
6 |
60 |
20 |
9 |
6 |
6,4 |
Труба D152×10 |
Труба D163×10 |
7 |
80 |
40 |
8 |
7 |
4,8 |
Труба D159×4 |
Труба D70×4 |
8 |
20 |
60 |
5 |
8 |
2,8 |
Тавр 20КТ1 |
L 70×4 |
9 |
30 |
80 |
7 |
9 |
3,2 |
Тавр 20КТ2 |
L 70×6 |
0 |
10 |
20 |
10 |
10 |
4,2 |
Тавр 15КТ3 |
L 63×4 |

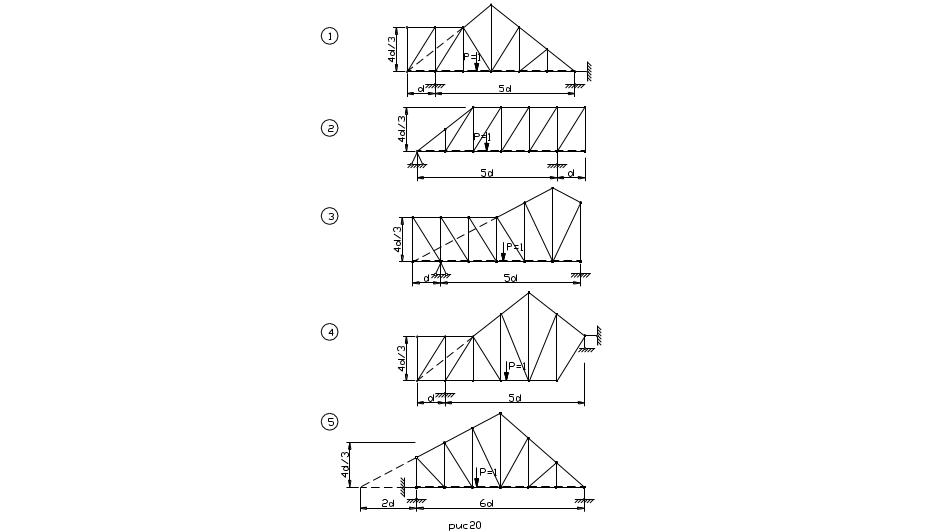

Рис.3

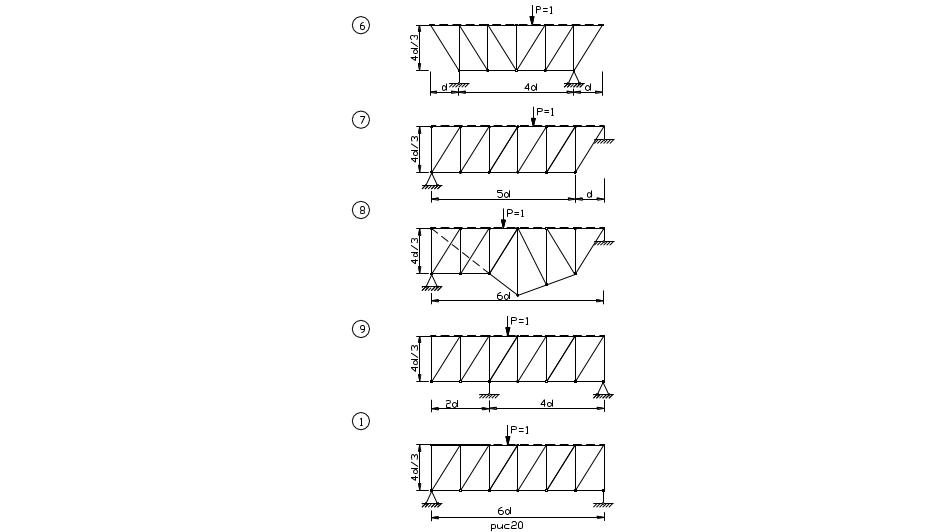

Рис. 4
Р1 – належить першому завантаженню і прикладена вертикально до вузлів верхнього поясу;
Р2 – належить другому завантаженню і прикладена вертикально до вузлів нижнього поясу;
Р3 – належить третьому завантаженню і прикладена горизонтально до лівого краю ферми.
Методичні вказівки
Розгляньте приклад розрахунку плоскої ферми. Спочатку, використовуючи один із прототипів ферми, виберіть розрахункову схему, яка найбільш близька до Вашого завдання, введіть її основні геометричні параметри. Якщо прототип не зовсім відповідає потрібній конфігурації решітки, модифікуйте його, знищивши зайві та ввівши додаткові вузли та стержні. Після того, як геометрична частина розрахункової схеми сформована, призначте тип скінченного елемента стержням, задайте їм характеристики жорсткості, введіть зв’язки в опорних вузлах та задайте навантаження на ферму (три типи, кожне збережіть окремо).
Проведіть розрахунок. Зробіть графічний аналіз результатів розрахунку (переміщень та зусиль). Підготуйте інформацію до друку (значення внутрішніх зусиль), за якою визначте найнебезпечніший переріз для кожного з трьох завантажень.
Задача 5
Розрахунок двоскатної ферми в середовищі пок scad
Для плоскої ферми, вибраної за шифром Вашої залікової книжки (рис. 5 ):
1) отримати внутрішні зусилля у всіх стержнях від кожного з
трьох завантажень;
визначити найнебезпечніший переріз для кожного з трьох завантажень.
Вихідні дані для розрахунку вибрати за таблицею 5.
