4.7. Виконання розрахунку

Переходимо в розділ «Управление», в панелі інструментів клацаємо на піктограмі - «Выйти в экран управления проектом». Якщо всі дані, необхідні для розрахунку, введені, стає доступною позиція “Линейный” з розділу “Расчет”.

У діалоговому вікні «Параметры расчета» задаємо параметри згідно рис. 24.

Якщо не з’являється вікно рис. 24 — перевірте правильність вводу даних за пунктами 4.3 - 4.6.

4.8. Графічний аналіз результатів розрахунку

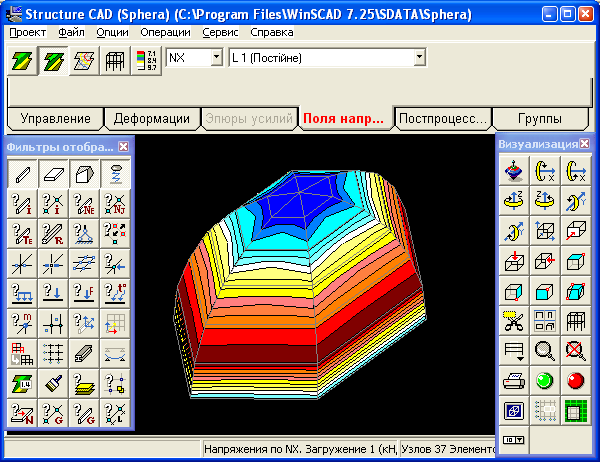

Для перегляду графічної інформації з розрахунку натискаємо на кнопку «Графический анализ» (рис.25), при цьому ПОК SCAD перейде в режим графічного аналізу (рис. 72).

Рис.72

На панелі інструментів випадаючі списки та кнопки відповідають за відображення ізополів та ізоліній напружень і т.п. (рис. 73):

Рис.73

Для перегляду текстової інформації з розрахунку слід вийти в «Экран управления проектом» (рис.11) і клацнути на піктограмі «Печать таблиц».

Натискаємо на індикатор «Усилия и напряжения» (рис. 28), натискаємо на кнопку «Формирование документа» і натискаємо на «ОК» — запуститься текстовий редактор , в якому буде подана інформація про розрахунок в табличній формі.

Щоб роздрукувати значення зусиль, потрібно клацнути на піктограмі “Печать”.

Висновки

Активізація будь-яких функцій комплексу виконується з вікна управління проектом (рис.11).

Готуючи вихідні дані для статичного розрахунку, більшість операцій виконується у такій послідовності:

– активізувати потрібну панель інструментів, клацнувши на закладинці з назвою відповідного розділу (наприклад: “Управление”, “Схема”, тощо);

– клацнути на піктограмі виконуваної операції;

– якщо операція вимагає додаткових параметрів, то для їх введення відкриється діалогове вікно;

– виділити потрібні вузли чи елементи;

- клацнути на кнопці “ОК” в панелі інструментів розділу, який відповідає вибраній операції.

Щоб відобразити/приховати в проекті певну інформацію про розрахункову схему (наприклад: номери елементів, вузлові навантаження, тощо) використовуються фільтри відображення. Це дозволяє контролювати процес введення даних і оперативно вносити зміни у виконані дії.

Проводячи графічний аналіз результатів розрахунку, рекомендується дотримуватись наступної послідовності дій:

– у вікні управління проектом клацнути на команді “Графический анализ” з розділу “Результаты”;

– активізувати потрібну панель інструментів, клацнувши на закладинці з назвою відповідного розділу (“Деформации”, “Эпюры усилий”);

– вибрати завантаження;

– вибрати вид аналізованого фактора (напрямок переміщень або вид силового фактора) і форму графічного представлення результатів (деформована схема або епюри).

Література

1. Лантух-Лященко А.И. ЛИРА. Программный комплекс для расчета и проектирования конструкций: Учебное пособие. – К.- М.: Факт, 2001.

2. Методические рекомендации по использованию возможностей вычислительного комплекса SCAD при описании и решении задач. – К.: НИИАСС Госстроя УССР, 1990.

3. Методичні поради до статичного розрахунку ферми в ПОК SCAD для студентів за напрямком “Будівництво” усіх форм навчання / В.П. Самчук - Луцьк: ЛДТУ, 2002.

4. Строительная механика. Под общей редакцией А.В.Даркова. – М.: Высшая школа, 1976.
