4. Приклад розрахунку просторової конструкції (купола) в середовищі пок scad.

Завдання: Визначити значення внутрішніх зусиль в просторовій конструкції (купол), що виконана з металевих пластин  = 0,01 м.

4.1. Вихідні дані

Схема купола

Рис.66

Значення зовнішніх зусиль: на купол діє вертикальне рівномірно розподілене навантаження q = 25 kH/м².

4 .2. Створення нового проекту

Для створення нового проекту потрібно клацнути на піктограмі

У вікні “Новый проект» (рис.9) вибрати тип схеми 5 - система загального виду.

4.3. Створення розрахункової схеми

У вікні «Экран управления проектом» (рис. 11) натиснути на піктограму «Расчетная схема» — ПОК SCAD переключиться в режим генерації розрахунової схеми.

Перейти в розділ «Схема» - вікно програми набуде вигляду (рис.67):

Рис.67

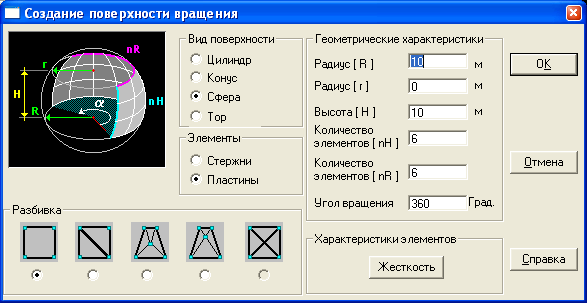

Клацаємо на піктограмі , при цьому з’явиться діалогове вікно «Создание поверхности вращения» (рис. 68):

Рис.68

В полі «Вид поверхности» клацаємо на індикаторі «Сфера», в полі «Элементы» - на індикаторі «Пластины» .

В полі «Геометрические характеристики» вводимо геометричні характеристики півсфери.

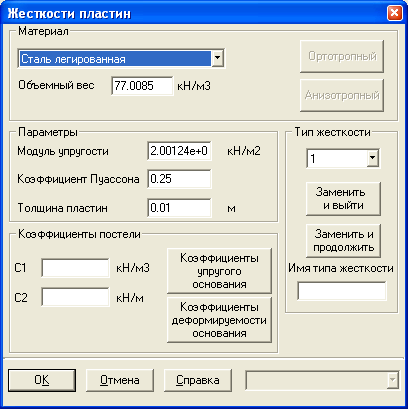

В полі «Характеристика элементов» натискаємо кнопку «Жесткость», при цьому з’явиться діалогове вікно «Жесткости пластин» (рис. 69).

У цьому вікні задаємо жорсткістні характеристики для просторової конструкції (матеріал, товщина пластини і т.п.). Після вводу даних натискаємо «ОК».

Рис.69

4.4. Встановлення зв”язків в опорних вузлах

Д ля встановлення зв’язків у вузлах перейдемо в розділ «Назначения». Клацаємо на піктограмі - з’явиться діалогове вікно «Связи» (рис.53).

В полі «Направления связей» вибираємо напрямки – X,Y,Z,UX,UY,UZ.

Натискаємо «ОК». Виділяємо вузли, в яких мають бути зв”язки (вузли при цьому змінять забарвлення на червоне) і натискаємо .

4.5. Призначення типів скінченних елементів

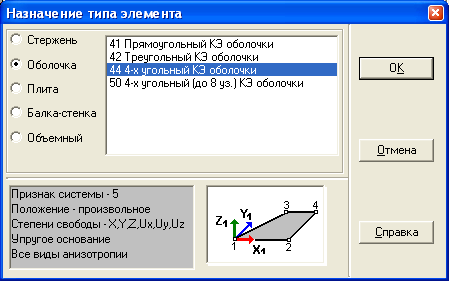

Клацаємо на піктограмі «Назначение типов конечных элементов», при цьому з'явиться діалогове вікно «Назначение типа элемента» (рис. 70).

Клацаємо на індикаторі «Оболочка» і вибираємо в списку «4-х угольный КЭ оболочки», натискаємо на «ОК». Виділяємо елементи і натискаємо .Після цього вибираємо «треугольный КЭ оболочки», виділяємо елементи і натискаємо .

Рис.70

4.6. Задання навантажень

Переходимо в розділ «Загружения» (рис. 20).

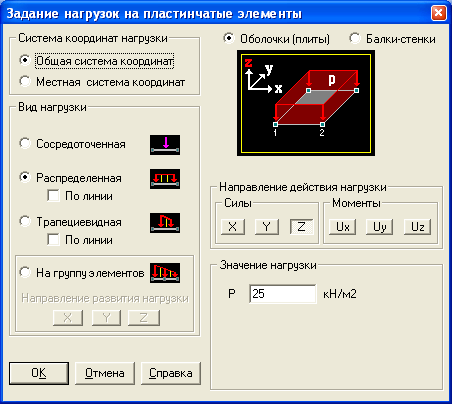

Задаємо розподілене навантаження: клацаємо на піктограмі «Нагрузки на пластины», при цьому з’явиться діалогове вікно «Задание нагрузок на пластинчастые элементы» (рис. 71).

В полі «Система координат нагрузки» клацаємо на індикаторі «Общая система координат».

В полі «Вид нагрузки» вибираємо тип навантаження«Распре-деленная».

В полі «Направление действия нагрузки. Силы» клацаємо на кнопці «Z».

В полі «Величина нагрузки» вводимо величину навантаження (сили).

Натискаємо «ОК».

В

Рис.71

иділяємо елементи.

Зберігаємо навантаження — клацаємо на піктограмі , при цьому з’явиться діалогове вікно «Сохранить загружение».

В полі «Имя загружения» вводимо назву завантаження. В полі «Номер загружения» вводимо номер завантаження, натискаємо «ОК».
