2.9. Розрахунок

Для проведення розрахунку потрібно перейти у вікно управління проектом (рис. 11). Для цього активізувати розділ “Управление” і в панелі інструментів клацнути на піктограмі – “Выйти в экран управления проектом”.

Щоб розпочати розрахунок, потрібно клацнути на кнопці “Выполнить расчет”. Якщо розрахунок проведено успішно, тоді протокол виконання закінчується повідомленням “З А Д А Н И Е В Ы П О Л Н Е Н О”. Якщо протокол закінчився повідомленням “З А Д А Н И Е Н Е В Ы П О Л Н Е Н О”, тоді потрібно ретельно перевірити коректність вихідних даних та після виправлень провести розрахунок знову.

2.10. Графічний аналіз результатів розрахунку

Після успішного завершення розрахунку переходимо до графічного аналізу його результатів. У вікні управління проектом (рис. 5) клацнути на пункті “Графический анализ” розділу “Результаты”. При цьому активізується вікно, інструментальна панель якого містить різноманітні функції відображення результатів розрахунку.

Аналіз переміщень виконується за допомогою функцій розділу “Деформации” (рис. 42).

Рис. 42

Для аналізу переміщень потрібно виконати наступні операції:

активізувати розділ “Деформації”;
вибрати зі списку завантаження;
вибрати зі списку напрямок переміщення;
клацнути одну з кнопок функцій відображення результатів.

Набір функцій відображення дозволяє отримати різні форми представлення результатів розрахунку переміщень. Кожній формі відповідає кнопка в інструментальній панелі. Аналізуючи переміщення від статичного навантаження в стержневих конструкціях можна користуватись наступними кнопками:

– відображення деформованої схеми на фоні вихідної;

– відображення деформованої схеми;

– виведення значень переміщень у вузлах;

– кольорова індикація значень переміщень у вузлах;

– відновлення початкового відображення схеми.

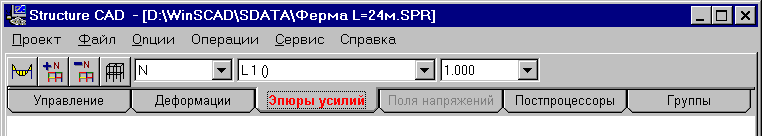

Аналіз зусиль виконується за допомогою функцій розділу “Эпюры усилий” (рис. 43):

Рис. 43

В цьому режимі можна використовувати наступні команди:

– виведення епюр;

– кольорова індикація максимальних додатних значень заданого силового фактора;

– кольорова індикація максимальних від’ємних значень заданого силового фактора;

– відображення розрахункової схеми.

2.11. Друк результатів

Переходимо у вікно управління проектом (рис. 11), активізуємо позицію “Печать таблиц” з розділу “Результаты”. Відкриється діалогове вікно “Оформление результатов расчета”.

Клацнути на кнопці “Формирование документа”.

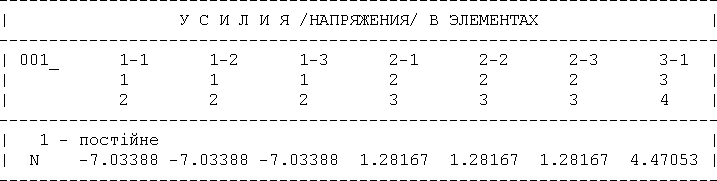

Клацнути на кнопці “Просмотр результатов”. Відкриється вікно текстового редактора WordPad з таблицями результатів розрахунку. Частина таблиці показана на рис. 44. Щоб роздрукувати значення зусиль у стержнях ферми, потрібно клацнути на піктограмі “Печать”.

За замовчуванням значення силового фактора виводиться для трьох перерізів кожного стержня. Перший переріз проходить біля початкової точки, другий – по середині, третій – біля кінцевої точки стержня. Оскільки поздовжня сила по довжині стержня розподіляється рівномірно, то її значення в усіх трьох перерізах одного стержня однакові.
