2.7. Встановлення зв”язків в опорних вузлах
Щоб
задати опорні зв”язки ферми, потрібно
перейти до розділу препроцесора
“Назначения”
(рис.39) і клацнути на піктограмі

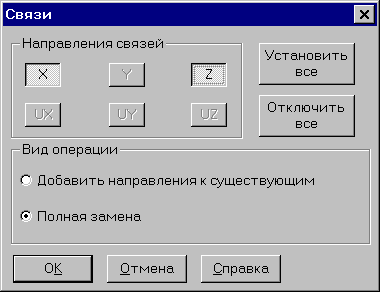

– “Установка
связей в узлах”. Відкриється діалогове
вікно “Связи”,
в якому для встановлення шарнірно
нерухомої опори потрібно накласти
зв’язки на напрямки степенів свободи
вузла вздовж осей Х та Z
– клацнути відповідні кнопки (рис.40);
клацнути “ОК”; графічним курсором
виділити шарнірно нерухомий опорний
вузол і клацнути на кнопці
–
“Подтверждение” в панелі інструментів.

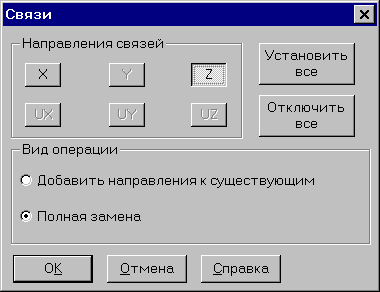

Щоб задати шарнірно рухому опору,
потрібно повторити вище описану
послідовність дій, але зафіксувати
переміщення тільки вздовж осі Z
(рис.41).

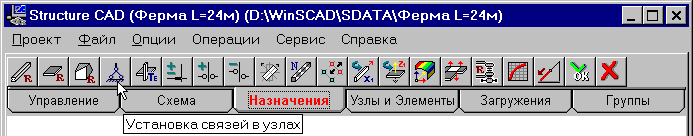

Рис. 39
Рис. 40 Рис. 41
Щоб
відобразити положення опорних вузлів
на схемі, потрібно включити фільтр
відображення “Связи”
.
2.8. Задання навантаження
Переходимо до розділу “Загружения” (рис.20).
Схема завантаження може включати різні навантаження як за видом, так і за числовим значенням. Наприклад, можна створити першу схему завантаження, яка буде описувати постійне навантаження на ферму, і присвоїти їй ім’я “постійне”, та другу схему, яка буде описувати тимчасове навантаження, і присвоїти їй ім’я “тимчасове”.
Навантаження, яке діє на ферму, зосереджується в її вузлах. Тому для його введення використовується режим задання вузлових навантажень. Перед виконанням цієї операції рекомендується включити фільтри відображення вузлових навантажень та значень навантаження.
Формування схеми завантаження.
Клацнути
на кнопці
–
“Узловые
нагрузки”. Відкриється діалогове вікно
“Ввод узловых
нагрузок”
(рис.21). В ньому вибрати вісь, вздовж якої
прикладається навантаження. Якщо воно
діє вертикально, тоді клацнути кнопку
Z.
Якщо горизонтально – тоді X.
Ввести його числове значення. Навантаження
додатне, якщо воно діє проти відповідної
координатної осі, і від’ємне в протилежному
випадку. В діалоговому вікні додатній
напрямок навантаження показано червоною
стрілкою. Потрібно звернути увагу на
одиниці вимірювання, в яких програма
інтерпретує введене числове значення.
Вони відображаються біля поля вводу.
Задавши параметри, клацнути на кнопці
“ОК”. На схемі виділи вузли прикладання
навантаження і клацнути кнопку
–
“Подтверждение” в панелі інструментів
режиму “Загружение”.
Якщо потрібно ввести ще один вид
навантаження, наприклад, яке відрізняється
числовим значенням, тоді повторити
описані вище дії.
Після
завершення введення навантажень схему
завантаження
потрібно зберегти
та присвоїти їй ім’я. Якщо цього не
зробити, тоді завантаження не буде
враховане при виконанні розрахунку.
Для виконання цієї процедури потрібно
в панелі інструментів клацнути на кнопці
– “Сохранить/добавить
загружение”. Відкриється діалогове
вікно “Сохранить
загружение”.
Ввести ім’я та клацнути на кнопці “ОК”.
На цьому формування схеми завантаження
завершується.
Перед тим, як ввести наступне завантаження, потрібно виконати операцію очищення поточного завантаження – клацнути на кнопці “Снять все нагрузки”. Після цього можна приступати до формування нової схеми завантаження.
Щоб перевірити правильність сформованих завантажень, потрібно включити фільтри відображення вузлових навантажень та значень навантаження, і з випадаючого списку “вибір завантаження” панелі інструментів по черзі вибирати сформовані схеми. На розрахунковій схемі у вузлах ферми будуть відображатись умовні позначення зосередженого навантаження в напрямку дії сили та їхні числові значення.
