Перелік основних команд редагування елементів та опис їх функцій:
– додавання
стержнів. Щоб ввести в розрахункову
схему додаткові стержні, потрібно
графічним курсором вказувати початковий
та кінцевий вузли нових стержнів.
– знищення
елементів. Щоб знищити зайві стержні,
потрібно виділити їх графічним курсором
та клацнути на кнопці “ОК” в панелі
інструментів. Вузли, через які проходили
стержні, залишаються.
– розбивка
стержня. Функція використовується, якщо
потрібно розділити стержень на кілька
частин. Для виконання операції потрібно
активізувати відповідну опцію в
діалоговому вікні та ввести її числові
характеристики. Закрити вікно кнопкою
“ОК”, після чого вибрати стержень для
поділу.
– введення
елементів по дузі кола. Ця функція
дозволяє ввести стержневі елементи,
які примикають до вузлів, розміщених
по дузі кола. В діалоговому вікні
вибирається площина, в якій лежать нові
елементи, кількість елементів по дузі,
кути початку та кінця дуги, радіус дуги
та її центр. Центр може бути прив’язаний
як до існуючого вузла, так і до точки з
заданими координатами. Якщо центр лежить
у вузлі, тоді після виходу з вікна
потрібно вибрати цей вузол та клацнути
“ОК” в панелі інструментів. Якщо центр
задано координатами, тоді нові елементи
будуть введені в схему автоматично
після закриття діалогового вікна кнопкою
“ОК”.
2.5. Призначення типу скінченного елемента
Після
генерації прототипу ферми потрібно
перевірити номер типу скінченного
елемента, призначеного всім стержням.
Для цього слід включити фільтр відображення
типу скінченного елемента – натиснути
кнопку
на
панелі фільтрів. Щоб провести розрахунок
плоскої
шарнірно
стержневої системи,
усі її елементи повинні мати тип 1 –
“стержень плоскої ферми”.
Якщо
всі або деякі стержні мають тип, відмінний
від “1”, тоді його потрібно змінити.

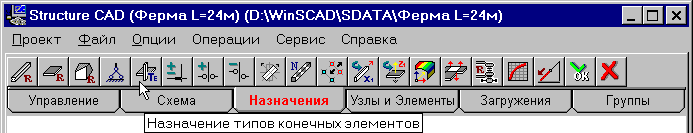

Для цього відкрити розділ препроцесора
“Назначения”
(рис.36) та клацнути на піктограмі
– “Назначение
типов конечных элементов”.
В діалоговому вікні “Назначение
типа элемента”
вибрати тип 1
- стержень плоскої ферми і
клацнути “ОК”.
Рис. 36
Після
відповідних установок в діалоговому
вікні “Назначение
типа элемента”,
потрібно графічним курсором виділити
стержні, тип скінченного елемента яких
змінюється, і клацнути на піктограмі
–
“Подтверждение” в панелі інструментів.
2.6. Введення характеристик жорсткості стержнів
Щоб задати характеристики жорсткості стержням ферми, потрібно перейти до розділу препроцесора “Назначения” (рис.37), клацнути на піктограмі – “Назначение жесткости стержням”. На першій сторонці цього вікна потрібно вибрати спосіб задання жорсткості.
Рис. 37

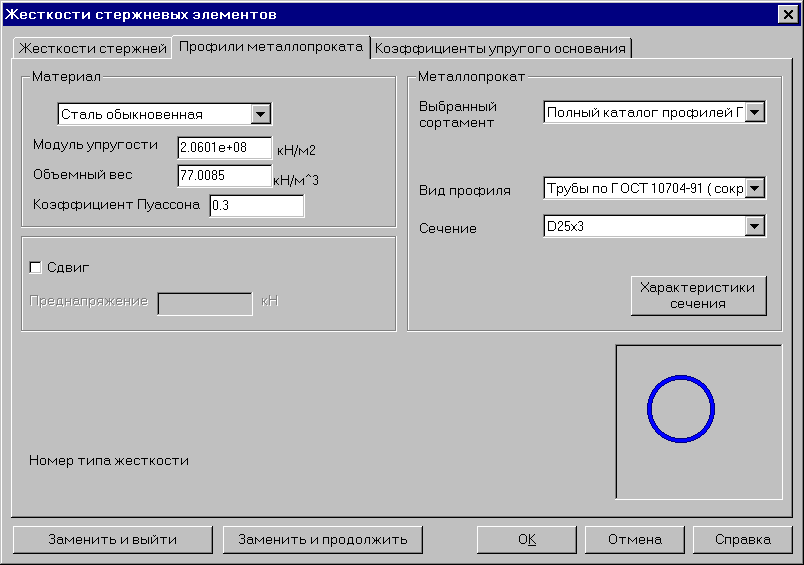

При виборі опції “Профили металлопроката” стає доступною однойменна сторінка (рис.38), на якій потрібно вибрати матеріал елемента, вид профілю металопрокату, січення та клацнути на кнопці “ОК”.
Після відповідних установок в діалоговому вікні “Жесткости стержневых элементов”, потрібно графічним курсором виділити стержні, яким призначаються встановлені параметри жорсткості, та клацнути на піктограмі – “Подтверждение” в панелі інструментів.
Щоб
перевірити, чи всім стержням призначені
характеристики жорсткості і яких вони
типів, потрібно увімкнути фільтр
– “Номера
типов жесткости”.
Рис. 38
