1.9. Виконання розрахунку
Активізуємо
розділ «Управление»,
натискаємо на піктограму
- «Выйти
в экран управления проектом»
(рис. 11). Якщо усі дані, необхідні для
розрахунку, введені, стає доступною
позиція “Линейный»
з розділу «Расчет».

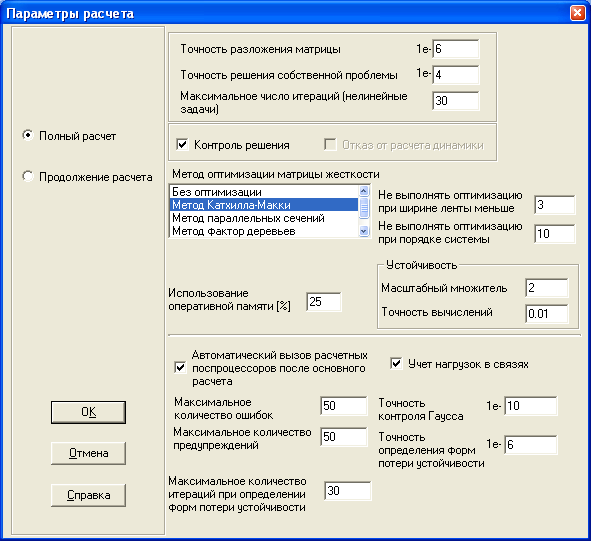

Клацнемо на ній, з”явиться
діалогове вікно «Параметры
расчета»
(рис.24).
Щоб розпочати розрахунок, потрібно клацнути на кнопці “Выполнить расчет”. Відкриється вікно, в якому представлено розрахункову схему, матрицю системи рівнянь та протокол виконання розрахунку. Якщо розрахунок проведено успішно, тоді протокол виконання закінчується повідомленням “З А Д А Н И Е В Ы П О Л Н Е Н О”. Якщо протокол закінчився повідомленням “З А Д А Н И Е Н Е В Ы П О Л Н Е Н О”, тоді потрібно ретельно перевірити коректність вихідних даних та після виправлень провести розрахунок знову.
Рис.24
1.10. Графічний аналіз результатів розрахунку

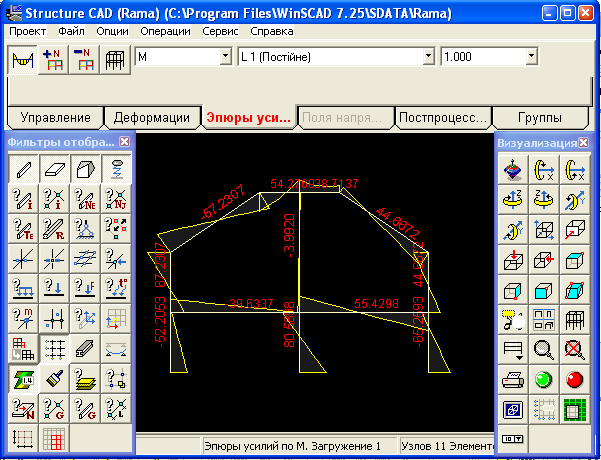

Для перегляду графічної інформації з розрахунку натискаємо на кнопку «Графический анализ» розділу “Результаты» (рис.25), при цьому ПОК SCAD перейде в режим графічного аналізу (рис. 26).
А
Рис.25
- рис.26.
Рис. 26
На панелі інструментів випадаючі списки відповідають за вибір епюр, масштаб і т.п. (рис. 27).
Р
1.11. Друк результатів розрахунку

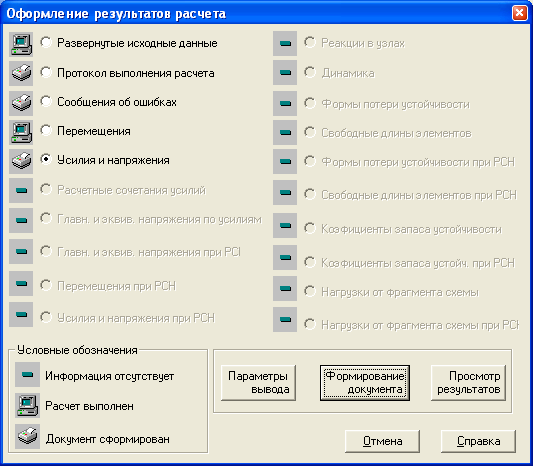

Щоб роздрукувати результати розрахунку, потрібно перейти у вікно управління проектом (рис. 11) і активізувати позицію “Печать таблиц”(рис. 25) з розділу “Результаты”. Відкриється діалогове вікно “Оформление результатов расчета” (рис. 28):
Рис. 28
У цьому вікні потрібно звернути увагу на умовні позначення, які стоять поряд з назвами розділів. Значком “мінус” відмічені розділи, у яких результати відсутні; значок у вигляді комп”ютера показує, що з даного розділу в результаті розрахунку інформація отримана, але таблиці для перегляду ще не сформовані; значок у вигляді принтера свідчить, що формування таблиць результатів виконано, їх можна переглянути та вивести на друк.
Активізуємо розділ «Усилия и напряжения». Далі перевіряємо одиниці вимірювання, в яких будуть відображатись результати розрахунку. Натискаємо на кнопку “Параметры вывода», в діалоговому вікні «Состав выходных таблиц» клацаємо на кнопці «Выходные единицы измерения». Відкриється діалогове вікно «Отображаемые единицы измерения», в якому при потребі можна змінити одиниці вимірювання. В діалоговому вікні «Состав выходных таблиц» можна також скоректувати параметри текстового оформлення результатів і вибрати список елементів і схем завантаження, для яких потрібно отримати результати розрахунку.
Клацаємо
на кнопці «Формирование
документа». Програма створить таблиці,
стане доступною кнопка «Просмотр
результатов». Клацнемо на ній —
запуститься текстовий редактор
,
в якому буде подана інформація про
розрахунок в табличній формі.
Щоб
роздрукувати значення зусиль в
елементах
рами,
потрібно клацнути на піктограмі
“Печать”.
На представлення результатів у таблицях суттєво впливає вибраний шрифт. Зручний вигляд таблиць забезпечують шрифти Courier (Cyrillic) або Courier New (Cyrillic), в яких усі букви та цифри мають однакову ширину.
