1.5. Встановлення зв”язків в опорних вузлах

Для встановлення зв’язків у вузлах перейдемо до розділу «Назначения». Клацаємо на піктограмі , після чого з’явиться діалогове вікно «Связи» (рис.15).

В полі «Направление связей» натискаємо на кнопки «Х», «Z» (вертикальна і горизонтальна складові реакції зв’язків), «UY» (момент сили відносно осі Y).

Н

1

атискаємо «ОК». Виділяємо вузли, в яких мають бути зв’язки (вузли при цьому змінять забарвлення на червоне) і натискаємо .

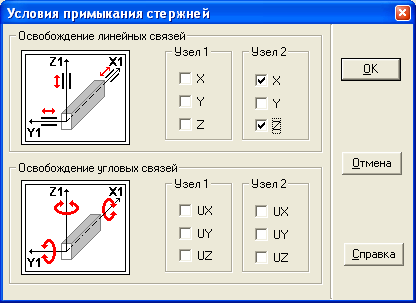

Встановлюємо шарніри. Для цього натискаємо на піктограмі , при цьому з’явиться вікно «Условия примыкания стержней» (рис. 16).

Рис.15

В полі «Освобождение угловых связей» ставимо галочку на індикаторі «UY» вузла 1, натискаємо«ОК». Виділяємо стержні, на кінцях яких є шарніри (стержні при цьому змінять забарвлення на червоне), натискаємо .

Рис. 16

1.6. Введення характеристик жорсткості елементів

Щоб задати характеристики жорсткості елементам рами, потрібно перейти до розділу препроцесора “Назначения” (рис.14), клацнути на піктограмі – “Назначение жесткости стержням”. Відкриється багатосторінкове діалогове вікно “Жесткости стержневых элементов” (рис.17). На першій сторонці цього вікна вибираємо спосіб задання жорсткості.

Рис.17

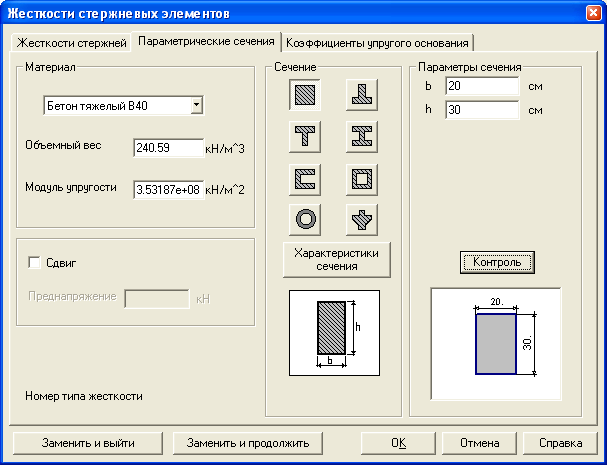

При виборі опції “Параметрические сечения” стає доступною однойменна сторінка (рис.18), на якій потрібно вибрати матеріал елемента, конфігурацію січення, ввести параметри січення, клацнути на кнопці “Контроль” для візуальної оцінки параметрів січення та клацнути на кнопці “ОК”, якщо задані параметри коректні.

Рис. 18

В полі «Сечение» вибираємо переріз(в даному випадку —прямокутний).

В полях «Параметры сечения» призначаємо параметри: «h» — висота, «b» — ширина. В полі «Материал» вибираємо зі списку матеріал для рами і натискаємо «ОК». Для контролю введених даних натискаємо на кнопку “Контроль”. Виділяємо стержні і натискаємо .

1.7. Призначення типів скінченних елементів

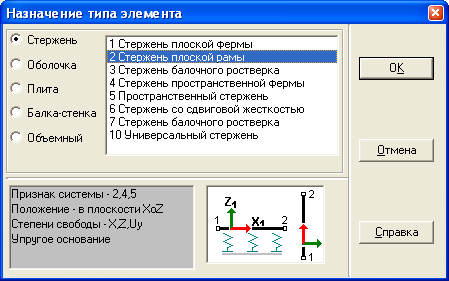

Клацаємо на піктограмі - «Назначение типов конечных элементов», при цьому з'явиться діалогове вікно «Назначение типа элемента» (рис. 19):

Клацаємо на інди-каторі «Стержень» і вибираємо в списку «Стержень плоской рамы», натискаємо «ОК».

Виділяємо стержні і натискаємо .

Рис.1999.

1.8. Задання навантажень

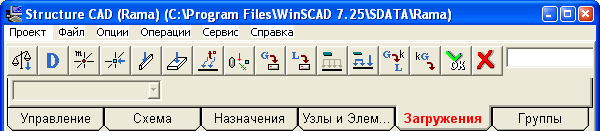

Управління функціями задання навантаження здійснюється в розділі «Загружения» (рис. 20):

Рис. 20

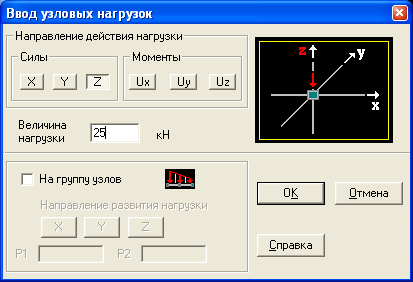

Формуємо схему завантаження. Задаємо зосереджені сили: клацаємо на піктограмі - «Узловые нагрузки», при цьому з’явиться діалогове вікно «Ввод узловых нагрузок» (рис. 21):

В полі «Силы» вибираємо напрямок сили, в даному випадку для сили F-1 — вісь X. В полі «Величина нагрузки» вводимо величину навантаження (сили).

Натискаємо «ОК».

В

иділяємо вузол.

Рис. 21

Задаємо розподілене навантаження q: клацаємо на піктограмі «Нагрузки на стержни», при цьому з’явиться діалогове вікно «Задание местных нагрузок на стержневые элементы» (рис. 22).

В полі «Система координат нагрузки» клацаємо на індикаторі «Общая система координат».

В полі «Вид нагрузки» клацаємо на індикаторі «Распределённая» .

В полі «Направление действия нагрузки. Силы» клацаємо на кнопці Z .

В полі «Значение нагрузки» вводимо величину розподіленого навантаження. «ОК». Виділяємо стержні.

Р ис. 22

Зберігаємо навантаження — клацаємо на піктограмі , при цьому з’явиться діалогове вікно «Сохранить загружение» (рис. 23).

Рис. 23.

В полі «Имя загружения» вводимо назву завантаження. В полі «Номер загружения» вводимо номер завантаження, натискаємо на «ОК». Перед тим, як ввести наступне завантаження, потрібно виконати операцію очищення поточного завантаження – клацнути на кнопці _- “Снять все нагрузки”. При її виконанні розрахункова схема звільняється від навантажень поточного завантаження. Після цього можна приступати до формування нової схеми завантаження.

Для знищення навантажень з поточного завантаження або всього завантаження використовується команда – “Удаление нагрузок”.

Щоб перевірити правильність сформованих завантажень, потрібно включити фільтри відображення навантажень і з випадаючого списку “Вибір завантаження” панелі інструментів по черзі вибирати сформовані схеми. На розрахунковій схемі рами будуть відображатись умовні позначення зосередженого та розподіленого навантажень в напрямку дії сили та їхні числові значення.
