Базовые элементы 2и-не и 2или-не

Основу сложных КС, реализующих произвольные булевые функции, составляют базовые элементы, обычно 2И-НЕ или 2ИЛИ-НЕ. Это обусловлено тем, что если имеется возможность создать электронное устройство, реализующее любую из этих двух функций, то тогда вследствие функциональной полноты последних на базе созданного устройства можно реализовать любую другую сколь угодно сложную логическую функцию путем соответствующего соединения друг с другом требуемого количества базовых элементов.

Логический элемент 2и-не

Условное обозначение Логическая функция Таблица соответствия

x1	x2	y
0	0	1
0	1	1
1	0	1
1	1	0

y=

Логический элемент 2или-не

Условное обозначение Логическая функция Таблица соответствия

x1	x2	y
0	0	0
0	1	0
1	0	0
1	1	1

y =

Электронная реализация базового логического элемента 2и-не

Принципиальная схема логического элемента 2И - НЕ приведена на рис. 1. Пусть на входе х1 присутствует напряжение низкого уровня (логический 0), а х2=1. Тогда транзистор VT1 открыт, т.к. переход эмиттер - база транзистораVT1включен в прямом направлении (ток проходит от источника питания +5 В через резистор R1 и этот переход ко входу х1). В режиме насыщения напряжение

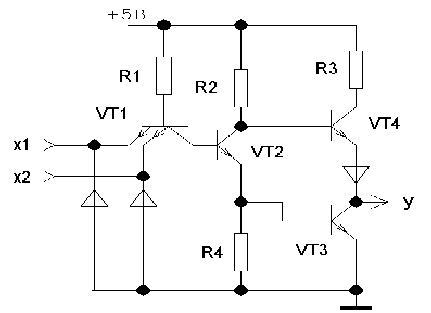

Рис. 1. Электронная реализация логического элемента 2И-НЕ.

коллектор-эмиттер транзистора VT1 составляет порядка U_кэ~0.1 В, поэтому напряжение на коллекторе U_k1уменьшается почти до нулевого потенциала, что приводит к закрытию транзисторов VT2, VT3. При этом напряжение на коллекторе транзистора VT2 будет близко к напряжению питания и ток через резистор R2 и открытый переход база-эмиттер приводит к открытию транзистора VT4. В результате напряжение питания будет делиться на выходном делителе, образуемом резистором R3, открытым транзистором VT4, диодом и закрытым транзистором VT3. Т.к. сопротивление закрытого транзистора много больше сопротивления открытого транзистора, то на выходе у получим высокий уровень напряжения, т.е. логическую 1.

Аналогичная ситуация имеет место при х2=0, х1=1, а также при х1=х2=0.

Пусть теперь на входах х1, х2 присутствует высокий уровень напряжения (х1=х2=1). Тогда переход эмиттер-база транзистора VT1 закрыт, но переход база-коллектор этого транзистора будет открыт в прямом направлении. В результате открываются транзисторы VT2, VT3, и напряжение на коллекторе U_k2близко к нулю. Это приводит к закрытию транзистора VT4. Следовательно, в этом случае напряжение на выходе у будет близко к нулю, т.е. соответствует уровню логической 1.

Таким образом, мы убедились, что данная электрическая схема позволяет реализовать таблицу соответствия логической функции 2И-НЕ, представляемой функцией Шеффера y=:

х1	х2	у
0	0	1
0	1	1
1	0	1
1	1	0
