компьютерная программа управления светом

_{СОДЕРЖАНИЕ}

Предисловие 3

Комплект программы и установка 4

Как установить интерфейс DMX 512 5

Как установить программное обеспечение 8

Работа шаг за шагом 9

Первое знакомство 10

Основные принципы работы программы 12

Экран программы 13

Кнопки 15

Кнопки Сцены 16

Кнопки Свитчи 17

Кнопки Циклы 18

Как создать кнопку 19

Как запрограммировать Сцену или Свитч 20

Экран Редактора (Editor) 21

Как пользоваться Редактором 22

Как пользоваться режимом Вкл/Выкл 24

Как пользоваться режимом Диммер 25

Как пользоваться EasyTime 26

Как пользоваться EasyTime для движений 28

Другие возможности в EasyTime 31

EasyTime: Функция Fade 31

EasyTime: Функция Воспроизведения 31

EasyTime: Функция Зацикливания 32

Программирование Цикла 33

Запись Цикла 34

Проигрывание Цикла 35

Изменения Цикла 36

Страницы 38

Для чего используется Страница? 38

Каналы на Странице 39

Сохранение и открытие страницы : 40

Настройки Страницы 41

Данная инструкция содержит только главу «Работа шаг за шагом». Более подробную информацию обо всех возможностях программы Вы можете получить в электронной инструкции.

ТОРГОВАЯ МАРКА

SUNLITE является торговой маркой Bruno Nicolaudie.

WINDOWS является торговой маркой MICROSOFT CORPORATION.

ПРЕДИСЛОВИЕ

ВСЕ ПРАВА ЗАЩИЩЕНЫ.

ЛЮБОЕ ВОСПРОИЗВЕДЕНИЕ ДАННОГО РУКОВОДСТВА БЕЗ ПРЕДВАРИТЕЛЬНОГО ПИСЬМЕННОГО РАЗРЕШЕНИЯ ЯВЛЯЕТСЯ НЕЗАКОННЫМ.

ИНФОРМАЦИЯ, СОДЕРЖАЩАЯСЯ В ДАННОМ РУКОВОДСТВЕ, МОЖЕТ БЫТЬ ИЗМЕНЕНА БЕЗ ПРЕДВАРИТЕЛЬНОГО ПРЕДУПРЕЖДЕНИЯ.

МЫ НЕ НЕСЕМ ОТВЕТСТВЕННОСТИ ЗА ОШИБКИ, ДОПУЩЕННЫЕ В ДАННОМ РУКОВОДСТВЕ И ИХ ПОСЛЕДСТВИЯ.

Copyright (С) Digital Art System 1989-2001

ДЛЯ ТЕХ, КТО НЕОХОТНО ЧИТАЕТ ИНСТРУКЦИИ И ДЛЯ ТЕХ, КТО ИХ ВООБЩЕ НЕ ЧИТАЕТ ...

Добро пожаловать.

Если Вы принадлежите к тем людям, которые знакомы с программным обеспечением и/или компьютерными программами управления светом, значит, Вы очень похожи на нас... Если Вы обладаете пытливым умом и хотите быстро создавать какие-либо «эффекты», значит Вы и в этом очень похожи на нас, и, скорее всего, Вам было бы интереснее открыть для себя новые функции и возможности программы, чем читать толстые инструкции.

Мы благодарим вас за то, что Вы купили программу Sunlite Suite 2000. С тех пор как на рынок были выпущены первые версии программы Daslight, мы постоянно работали над усовершенствованием нашей продукции, как в плане электроники, так и в плане программного обеспечения. Наша программа продается более чем в 40 странах, и уже было продано более нескольких тысяч.

Мы посвящаем много времени и энергии на то, чтобы наша программа имела наиболее удобный и простой в использовании интерфейс. Но за ним скрывается очень мощный мотор, который может управлять 5120 приборами или каналами DMX. Он также позволяет управлять многочисленными отдельными или одновременно воспроизводимыми сценами, fade-рэками, изменять цвета и/или управлять диммированием.

Мы уверены, что наша программа сможет удовлетворить самых взыскательных пользователей. Тем не менее, если возникнут проблемы, или что-то из нашей продукции вас не устроит, пожалуйста, сообщите нам. Мы всегда очень внимательно прислушиваемся к нашим клиентам и благодаря этому, мы смогла повысить качество нашей продукции. Мы будем рады услышать любые Ваши предложения или комментарии.

П редупреждение

При чтении данного руководства, а также при использовании программы Вам потребуется знание компьютера. В особенности необходимо знать, что такое программное обеспечение, файлы, папки, сохранить, поиск по рабочему столу. Данная программа оптимальным образом использует возможности современных ПК. Здесь также используются такие понятия как "многочисленные окна", "перетащить и отпустить", "диалоговые окна", "вызов помощи" и т.д....

Таким образом, хорошее знание системы Windows позволит вам максимально использовать огромные возможности нашей программы. Также для чтения руководства и использования программы Вам необходимы знания световых приборов, фейдеров, сканеров и вращающихся голов, т.е. светового оборудования в целом.

Комплект программы и установка

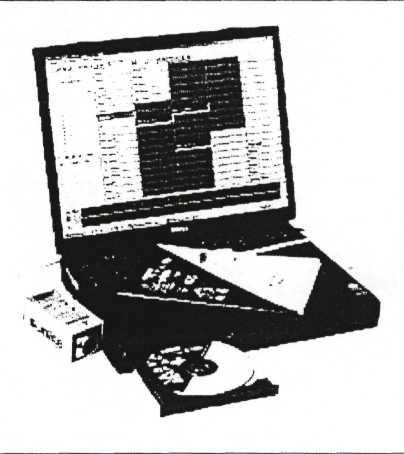

B комплект входят: • руководство

CD ROM.

Интерфейс USB-DMX512.

Требования к компьютеру:

• Наличие USB порта.

• Windows98_: Windows ME_: Windows2000 или любая последняя версия • Разрешение экрана 800x600 (рекомендуется 1024x768)

• Память 32Мб(рекомендуется 64Мб или 128Мб)

• Частота: 300 Mhz (рекомендуется 500-500 Mhz)

Мы создали программное обеспечение с учетом требования пользователей, и для удобства выпускается несколько версий с разными моделями интерфейсов. Чтобы обеспечить надежность работы сразу после установки программного обеспечения. выполните следующие действия: Шаг 1: Установите DMX 512 интерфейс. Шаг 2: установите программное обеспечение Б обоих случаях установка производится через Windows и не должна вызвать никаких проблем...

ИНТЕРФЕЙС DMX 512

Программа использует протокол DMX 512 для управления световыми приборами Это универсальный протокол, с помощью которого большое количество информации поступает через единый кабель. Интерфейс имеет 3-пиновый разъем XLR. Если ваше оборудование имеет 5-пиновый разъем XLR. Вам необходимо будет купить адаптео XLR3/XLR5. Затем убедитесь, ^то соединение произведено правильно (пин 1 к пину 1. пин 2 к пину 2...).

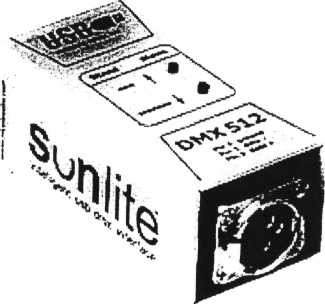

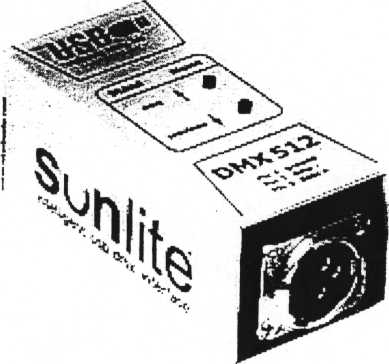

В отзет на пожелания наших клиентов, программа продается с интерфейсом US3 или PCI. Интерфейс USB -это маленькая прозрачная коробочка_; которая подсоединяется к USB порту Вашего компьютера (см фото).

Карта формата PCI вставляется непосредственно в материнскую плату и может использоваться только с настольным компьютером (в отличие от USB интерфейса который также может использоваться с laptop).

ЗАМЕЧАНИЯ

Интерфейс USB/DMX имеет встроенную память, которая позволяет ему работать в Независимом режиме, а также при выходе из строя компьютера. Для работы в Независимом режиме USB/DMX имеет разъем, который позволяет подключить внешнее питание (9.0Vdc). В Независимом режиме, интерфейс может проигрывать до 100 сцен, которые можно вызывать по порядку, нажимая кнопки "Следующая" или "Предыдущая". Чтобы запрограммировать Независимый режим, необходим CD-Rom со специальным программным обеспечением. Хотя его очень легко использовать, тем не менее, мы рекомендуем прочитать соответствующее руководство.

_{КАК УСТАНАВЛИВАТЬ DMX 512 ИНТЕРФЕЙС}

ОПИСАНИЕ

Стандарт USB определяют новый тип serial-communication и новый тип разъемов. Впервые он был представлен в 1997, и с 1999 уже очень активно используется. Он имеет много преимуществ по сравнению с предыдущими стандартами. Например, он позволяет напрямую питать периферийные устройства с помощью соединительного кабеля. Это делает возможным Plug and Play.

Интерфейс USB/DMX - это новая разработка. Он полностью поддерживает USB для управления и DMX 512 на выходе. Он напрямую питается через USB порт и управляет 512 каналами по DMX линии. Если 512 каналов недостаточно, USB интерфейс может поддерживать до 10 интерфейсов одновременно, то есть всего 5,120 каналов. Если Вы собираетесь одновременно использовать несколько интерфейсов, Вам обязательно придется купить USB hub!
