2. Электрический расчет электротермической установки.

2.1 Расчет конструктивных параметров.

Сушильная печь сопротивления камерного типа СНОС – 10.13.10/3 – И21 предназначен для сушки якорей, статоров электродвигателей, обмоток электромашин и магнитных систем после пропитки их лаками и окраски эмалями при условии обеспечения в рабочем пространстве безопасной концентрации паров растворителей.

Основные технические данные и характеристики печи сводим в таблицу 1.

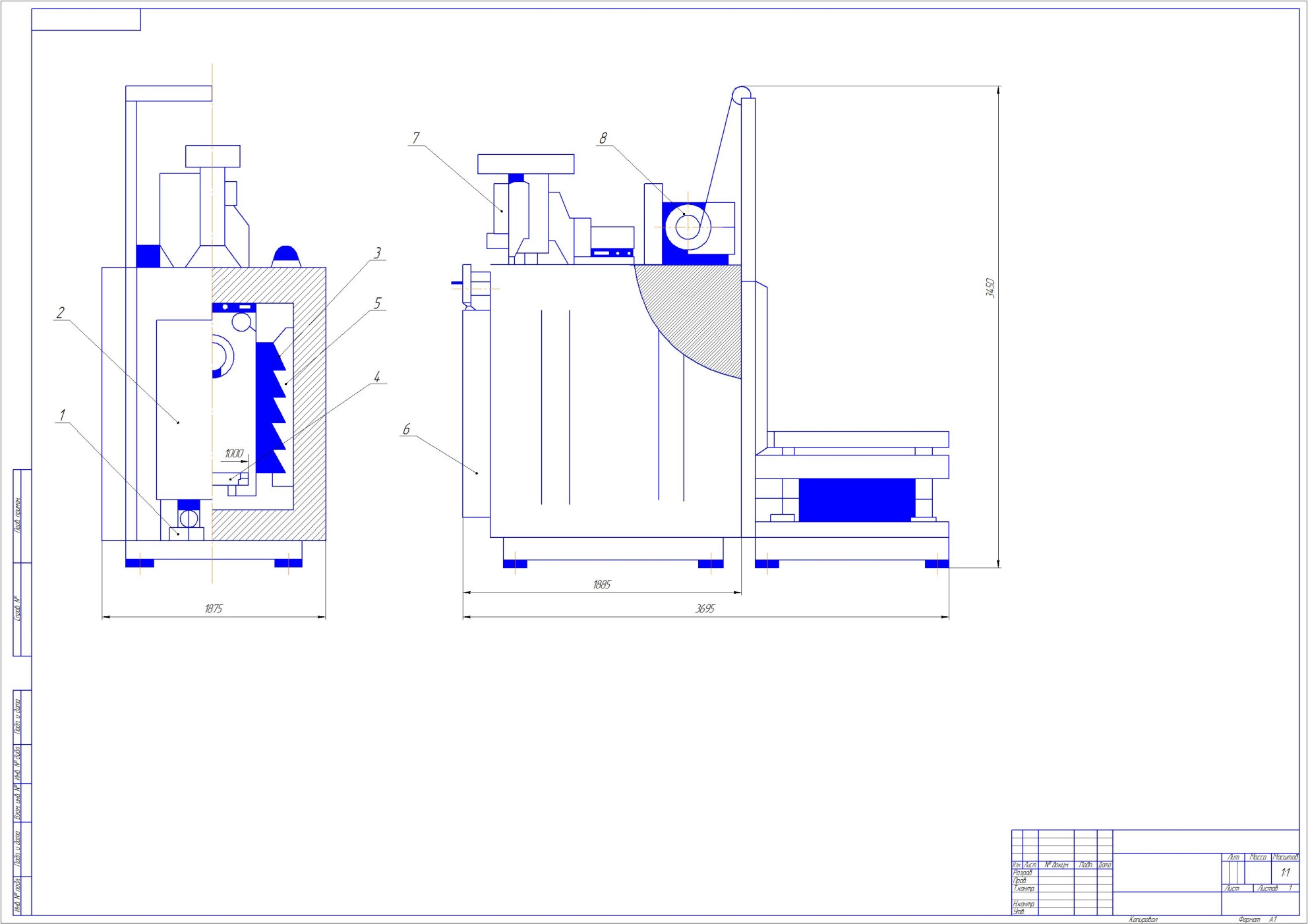

Рис. 1. Общий вид электропечи сопротивления камерной сушильной СНОС – 10.13.10/3 – И2

1 – подставка с механизмом передвижения тележки; 2 – дверь; 3 – нагреватели; 4 – камера с футеровкой; 5 – тележка; 6 – кожух выводов; 7 – вентилятор; 8 – механизм подъема двери.

Таблица №2 «Технические данные и характеристики сушильной печи сопротивления камерного типа СНОС – 10.13.10/3 – И21

Характеристика	СНОС-10.13.10/3-И2
Мощность установленная, кВт	32,2
Мощность трубчатых электронагревателей, кВт	27,0
Количество трубчатых электронагревателей, шт	18
Соединение нагревателей
Количество параллельных групп, шт	3/2
Число тепловых зон, шт	1
Напряжение трехфазной питающей сети, В	380
Частота питающей сети, Гц	50
Номинальная температура, С	300
Время разогрева электропечи без загрузки до 300 °С, ч	2,4
Масса садки, кг	до 1500
Время цикла, ч	4-26
Удельный расход электроэнергии на цикл, кВт*ч/кг	0,125
Количество воздуха, подаваемого в электропечь, м3/ч	1000
Производительность вентилятора (при 20° С), м3/ч	4000
Габариты рабочего пространства печи:
ширина, мм	1000
длина, мм	1300
высота, мм	1000
Габариты электропечи:
ширина, мм	1875
длина, мм	3695
высота, мм	3450
Масса электропечи, кг	3000

2. Разработка принципиальной схемы управления

В качестве главного регулирующего устройства в системе управления печью используется программируемый по времени одноканальный регулятор температуры ОВЕН ТРМ151-01. Исполнительным устройством для регулирования служит блок управления симисторами и тиристорами (БУСТ), который по заданию от регулятора выдает импульсы на открывание симисторов, управляя тем самым мощностью на нагревательных элементах в печи. При использовании в БУСТ метода фазового управления достигается достаточно точная регулировка мощности на нагревательных элементах, что важно для системы регулирования температуры.

В блоке управления симисторами и тиристорами (БУСТ), используется метод фазового управления, с помощью которого производится точная регулировка мощности на нагревательных элементах, что важно для системы регулирования температуры. Система позволяет задавать скорость изменения температуры (увеличение или уменьшение до заданного значения) в каждой нагревательной зоне по индивидуальному графику, что обеспечивает равномерный нагрев изделия во всех точках. Возможен переход с одной программы на другую по достижении определенного значения любого из параметров температуры или времени. (9)
