Создание чертежа поворотного стола rt36-321-25

Создание чертежа является важным элементом задания. Чертёж должен содержать «Вид спереди» полученной сборки с необходимым местным вырезом, который осуществляется командой «Вырыв детали» в разделе «Расположение вида». Так же на чертеже нужно подписать по-английски сами статор и ротор, а также указать модель поворотного стола. Указать все необходимые пользователю размеры, поместить снизу виды «Вид сверху» и «Диметрия» для того, чтобы пользователь мог посмотреть что из себя представляет модель более наглядно. Масштаб необходимо выдерживать 1:1, шрифт размеров и надписей Txt.

В итоге получен следующий чертеж:

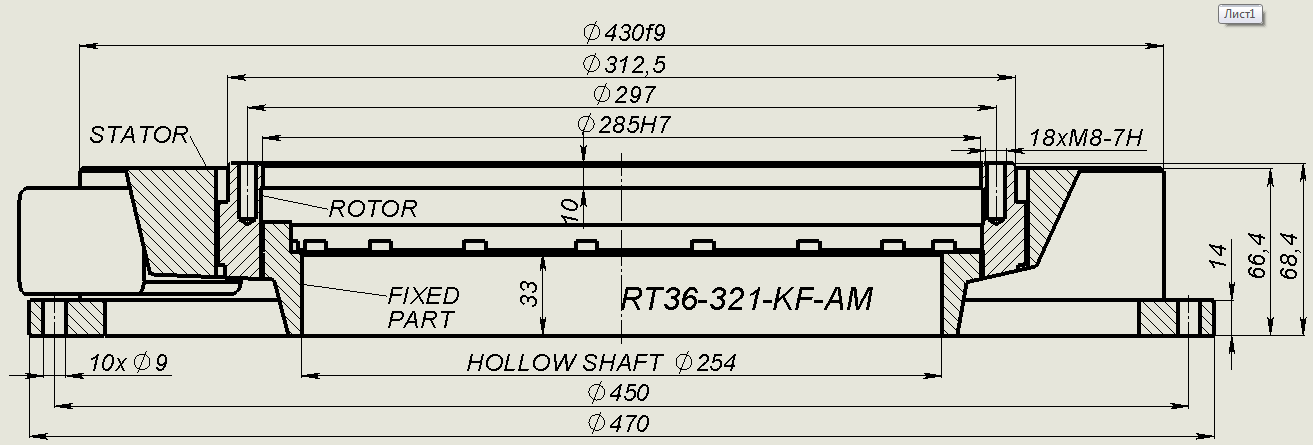

Рисунок 17. Полученные чертеж поворотного стола RT36-321-25

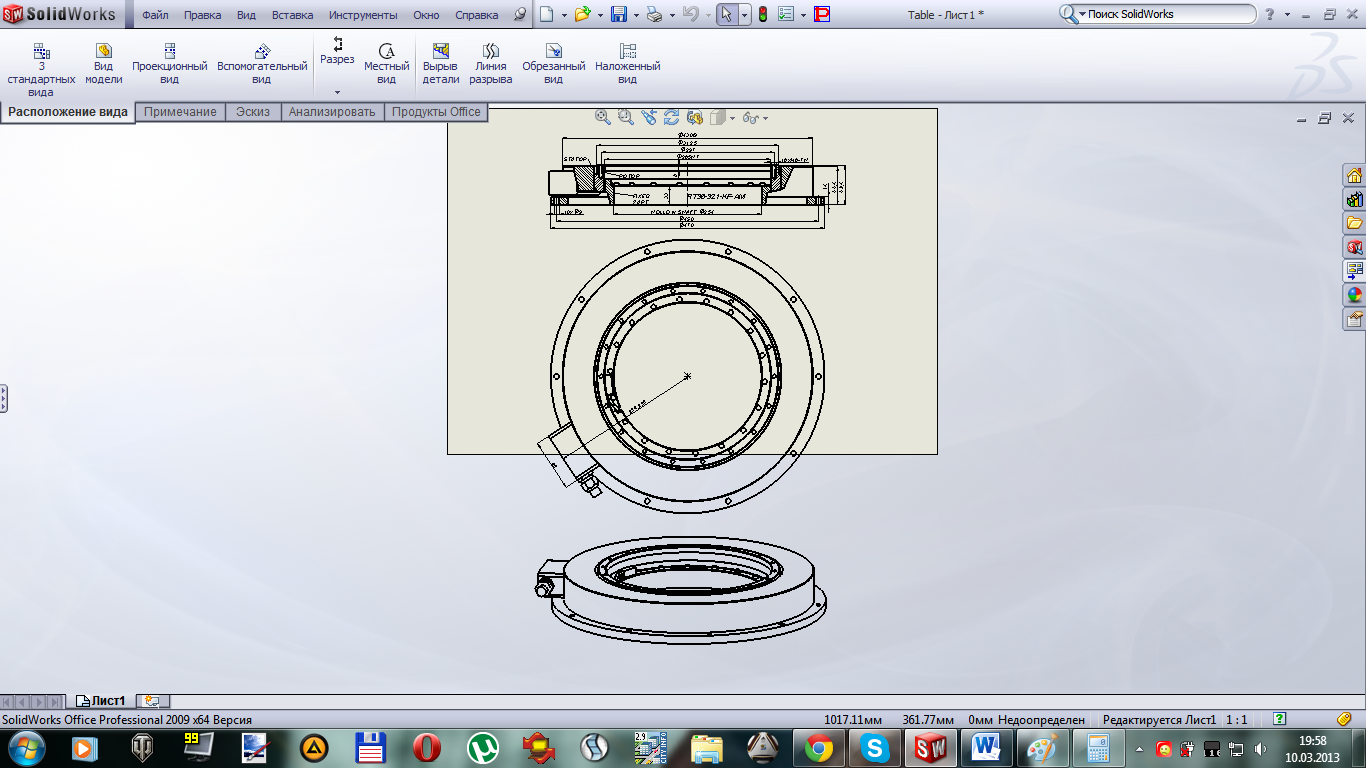

Рисунок 18. «Вид сверху» и «Диметрия» на чертеже

Создание модельного ряда поворотных столов rt36-321

По окончании создания модели и чертежа к ней, необходимо создать ещё две аналогичных модели поворотного стола, отличающихся лишь высотой. Другими словами для стола «RT36-321-25» задана габаритная высота модели в сборке: 68,4 мм. Окончание «RT36-321-25» в названии говорит о том, что высота магнитной катушки в столе равна 25 мм. Существуют поворотные столы с такими же параметрами, отличающиеся высотой магнитных катушек. Это поворотные столы моделей «RT36-321-50» и «RT36-321-75». Для создания этих моделей, необходимо лишь воспользоваться командой «Копировать проект», скопировав с её помощью файлы деталей, сборку и чертёж в нужную папку, открыть отдельно модели статора и ротора, и поменять в эскизе габаритный вертикальный размер. Для каждой последующей модели увеличение его составит 25 мм. Таким образом за достаточно короткий промежуток времени получены ещё две модели поворотных столов. Касательно чертежа, требовалось лишь переместить сместившиеся размеры и надписи, и редактировать эскиз элемента «Вырыв детали». Что касается целесообразности выполнения данного задания, стоит отметить, что упрощённая модель с чертежом занимает лишь 2 мб дискового пространства вместо 70 мб.

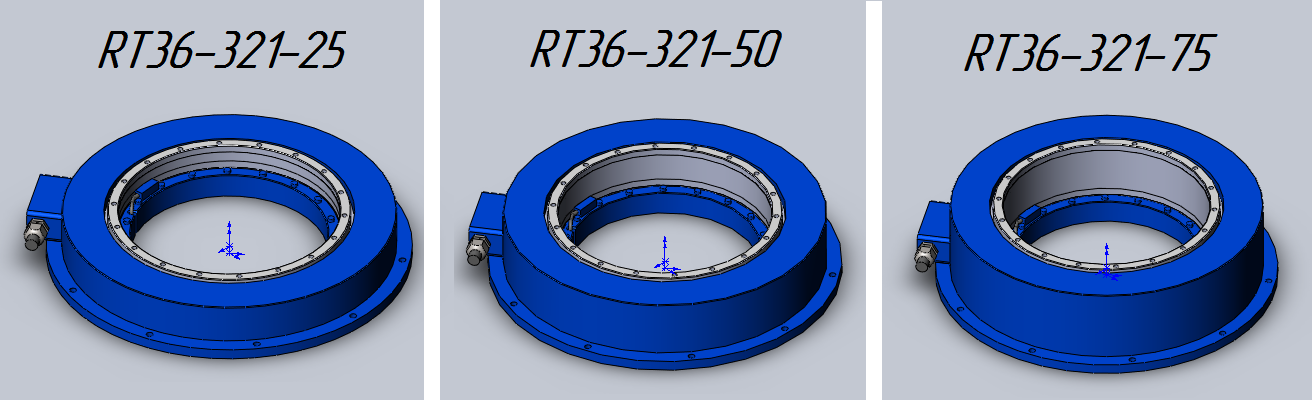

Рисунок 19. Модельный ряд поворотных столов RT36-321

Аналогичным способом были созданы модельные ряды для поворотных столов: RT36-401, RT36-482, RT36-562, RT36-642, RT36-401, RT36-1123. Каждый из этих модельных рядов состоит из трёх моделей двигателей, также отличающихся по высоте. Сами модельные ряды представляют собой однотипные столы, отличающиеся по диаметру. Создание моделей велось модификацией какого-либо ранее созданного модельного ряда.

Аналогично были созданы модели моторов RSMR-24-237-25,

RSMR-T-24-145-25. А также модельные ряды моторов RSM-T-24-92,

RSM-T-24-122, RSM-T-24-153, RSM-Т-24-62. Для всех этих моделей не требовалось создание чертежа. Как и в случае с поворотными столами предоставлялась модель из хранилища PDM, листы Datasheet. После чего создавались модели статора с коробкой для кабеля, схематически представлялся сам кабель, далее создавалась модель ротора и сборка. Все модели соответствуют заданным требованиям. Ниже приведены скриншоты моделей RSMR-24-237-25, RSMR-T-24-145-25, а также модельного ряда RSM-T-24-122:

Рисунок 20. Созданные модели поворотных моторов
