Постановка задачи
Преддипломная практика состоит из ряда задач, предоставленных руководителем практики от предприятия. Каждый тип задач позволяет применить разнообразные знания программного продукта SolidWorks и получить новые знания в той или иной сфере. Более подробно о каждом типе задания рассказано в соответствующих пунктах отчета.
Общие сведения о предприятии
Преддипломная практика проходила на предприятии ООО «Рухсервомотор», которое занимается производством станков лазерной резки различного типа, линейных двигателей, поворотных двигателей и моторов, сегментных, шаговых двигателей, гофрозащиты, оказанием услуг гравирования и лазерной резки. Основным преимуществом данного предприятия является то, что вся продукция исключает применение механических приводов, отсутствует механическая трансмиссия , все приводы основаны на силах электромагнитной природы. Другими словами это позволяет повысить точность, скорость работы, исключить износ деталей продуктов предприятия. Именно благодаря этому предприятие занимает лидирующие позиции на рынке стран СНГ и конкурентоспособно на мировом рынке.
Общие сведения о программном продукте SolidWorks
SolidWorks — программный комплекс САПР для автоматизации работ промышленного предприятия на этапах конструкторской и технологической подготовки производства. На предприятии имеется PDM-хранилище, в которое заложены все разработки и конструкторская документация по ним. Это позволяет в разы ускорить процесс создания однотипных моделей деталей и сборок. Работа велась в программе SolidWorks 2009 Professional Edition.
Проектирование серии поворотных столов rt36
Целью данной части задания преддипломной практики было создание упрощённых моделей серии поворотных столов RT36. Во-первых потребность выполнения данного задания связана с тем, что на сайт фирмы планируется прикреплять файлы моделей, в связи с чем не совсем целесообразно загружать на сайт модели, занимающие более 20 мб дискового пространства. Это не удобно ни разработчикам сайта, ни пользователям, желающим более подробно ознакомиться с продукцией предприятия. Модели, хранящиеся в PDM-хранилище довольно сильно детализированы, в связи с чем их размер довольно велик. И потому гораздо проще и быстрее было бы создать упрощённые модели, с указанием лишь основных размеров. Другой момент – это получение чертежей на основе моделей, которые пригодятся для создания Datasheet для каждой модели двигателя, или поворотного стола. Обязательным условием являлась параметризация моделей, для быстрого создания ряда похожих двигателей. Далее расписан алгоритм создания одного ряда моделей.
Создание ряда упрощенных моделей поворотного стола rt36-321-25
Перед созданием упрощённой модели, была получена модель двигателя из PDM-хранилища, лист Datasheet, с необходимыми размерами. Так же лист Datasheet служил ориентиром при создании чертежа.

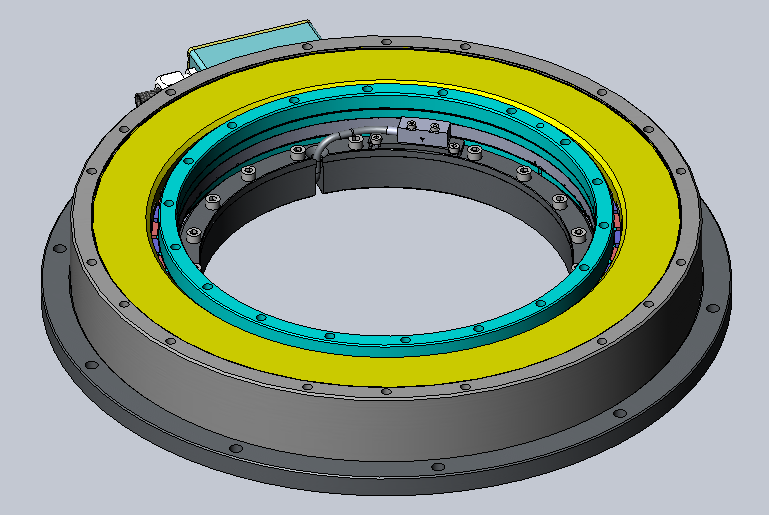

Рисунок 1. Модель поворотного двигателя RT36-321-HH
Для того, чтобы наглядно продемонстрировать результат будущей работы, стоит отметить, что сборка двигателя занимает более 70-ти мб дискового пространства. При сохранении файла в формате Parasolid, размер полученной модели составил примерно 25 мб. Сохранение модели в формате Parasolid осложняет проведение каких-либо измерений на модели, создание чертежа.
Итак, после открытия модели двигателя для того, чтобы ориентироваться при построении упрощённой модели, приступили непосредственно к моделированию.
По указанию руководителя поворотный стол должен состоять из статора и ротора. На статоре необходимо изобразить кабель и головку, с протянутым вниз кабелем. Указать отверстия для крепежа, штифтовые отверстия для центровки мотора. Модель статора должна перестраиваться в зависимости от изменения габаритного вертикального размера. Все эскизы должны быть определены. Модель ротора должна содержать крепёжные отверстия, должен быть выдержан внешний диаметр магнитной ленты, указанный руководителем для каждого типа стола с точностью до тысячной доли миллиметра. Для данного типа стола этот диаметр равен 287,149 мм. Должна быть схематически показана высота катушки, причём при изменении высоты ротора, изменение высоты должно происходить именно за счёт высоты катушки. Все эскизы должны быть определены. Модель ротора должна перестраиваться в зависимости от изменения габаритного вертикального размера. В сборке между поверхностями статора и ротора должен быть зазор от 0,5 до 2 мм. Расстояние между верхней плоскостью статора и верхней плоскостью ротора должно быть 2 мм. Общая высота стола в сборке должна совпадать с высотой, указанной в Datasheet.
