3.4. Ланцюгові передачі

При порівняно більших міжосьових відстанях, коли недоцільно використати зубчасті передачі через їхню громіздкість і пасові передачі - у зв'язку з вимогами компактності або сталості передаточного числа, застосовуються ланцюгові передачі.

Ланцюгова передача складається з розташованих на деякій відстані друг від друга двох коліс, що мають назву зірочок, і ланцюга, що їх охоплює (рис. 3.10, а). Обертання привідної зірочки перетвориться в обертання веденої зірочки при зчепленні зірочок з ланками ланцюга і передачі окружного зусилля через натягнутий ланцюг.

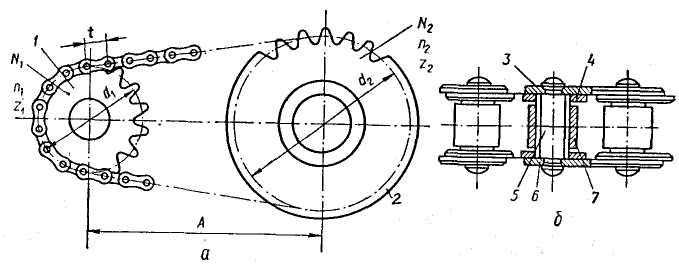

Рис. 3.10. Ланцюгова передача:

а - загальний вид; б - конструкція втулочно-роликового ланцюга; 1 - привідна зірочка; 2 - ведена зірочка; 3 - зовнішня ланка; 4 - внутрішня ланка; 5 - вісь; 5 - втулка; 7 - ролик

Ланцюгові передачі, що працюють при великих навантаженнях і швидкостях, поміщають у спеціальні кожухи (картери), у яких вони постійно й добре змазуються й захищаються від забруднення.

Передаточне число ланцюгової передачі визначається, як й у будь-якій передачі, зачепленням:

і = w₁/w₂ = n₁/n₂ = z₂/z₁

де - z₁ - z₂ кількість зубів привідної і веденої зірочок передачі.

В якості приводних ланцюгів зазвичай застосовуються роликові, втулкові, зубчасті й гачкові ланцюги.

Втулочно-роликовий ланцюг (рис. 3.10, б) складається із зовнішніх 3 і внутрішніх 4 ланок, з'єднаних попарно за допомогою осей 5 і втулок 6. Кожна пара ланок вільно повертається щодо іншої.

У роликовому ланцюзі на втулки надягнуті ролики 7, яких немає у втулковому ланцюзі. Ролики під час набігання на привідну 1 і ведену 2 зірочки провертаються, зменшуючи тим самим зношування зубів.

При великих окружних зусиллях застосовуються двох- і трьохрядні роликові ланцюги, конструкція яких аналогічна розглянутій.

Передача зубчастим ланцюгом показаний на мал. 3.11, а. Там же показана форма ланок й їхнє положення на зубах зірочки. Зубчастий ланцюг також складається з набору ланок - пластин, шарнірно зв'язаних між собою осями. Зубчасті ланцюги допускають більші швидкості руху, чим роликові, менше шумлять, але складніше у виготовленні і значно важче.

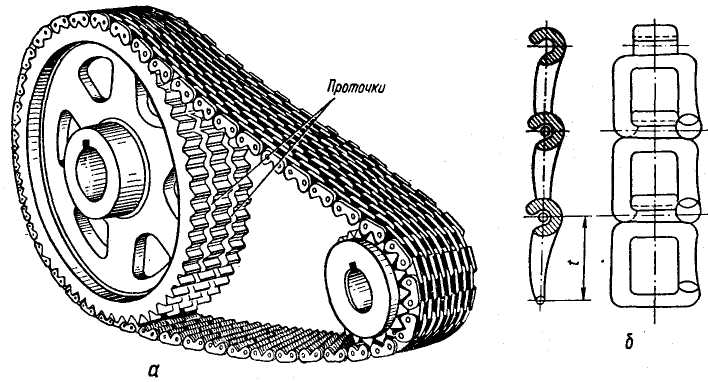

Рис. 3.11. Ланцюга:

а - зубчасті; б - гачкові

Деталі приводних ланцюгів робляться зі спеціальних сортів легованих сталей і піддаються термічній обробці, що забезпечує необхідну міцність і довговічність ланцюгів.

У деяких малонавантажених тихохідних і невідповідальних передачах застосовуються показані на рис. 3.11, б литі гачкові ланцюги, ланки яких виготовляються з ковкого чавуну.

Всі ланцюгові передачі вимагають постійного догляду (змащення, регулювання) і виходять із ладу в основному через зношування шарнірів ланцюгів, що приводить до збільшення кроку й подовженню самого ланцюга.

Крім розглянутих вище передач, що мають постійне або умовно постійне передаточне число і широко застосовуваних у конструкціях будівельних машин, у верстатобудуванні й приладобудуванні застосовуються передачі зі змінним передаточним числом - так звані варіатори. Найбільше поширення мають фрикційні варіатори, що застосовуються в тих випадках, коли необхідно плавно змінювати кутову швидкість веденого колеса або одержати реверсивну передачу.

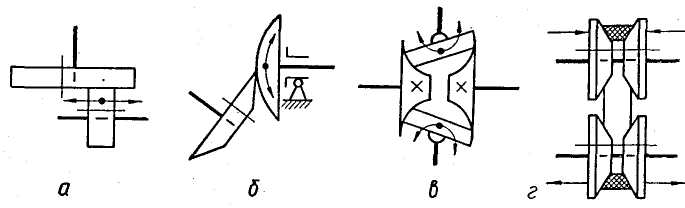

Рис. 3.12. Зміна передатного відношення фрикційними варіаторами:

а - переміщенням ролика по радіусі диска; б - поворотом сферичного диска;

в - поворотом проміжних роликів; г- одночасним зближенням щік одного шківа і розведенням щік іншого

Схематична конструкція деяких фрикційних варіаторів показана на рис. 3.12. У всіх цих варіаторах зміна кутової швидкості відбувається при відповідному переміщенні привідних дисків щодо ведених у напрямках, показаних на схемах стрілками; при цьому радіус контакту передачі міняється, а отже, міняються й діаметри кочення веденого й ведучого елементів, що викликає зміну передатного відношення передачі.

ПИТАННЯ ДЛЯ САМОПЕРЕВІРКИ

1. Приведіть приклади механічної передачі.

2. Переваги та недоліки передач тертям.

3. Що називається передаточним числом передачі?
